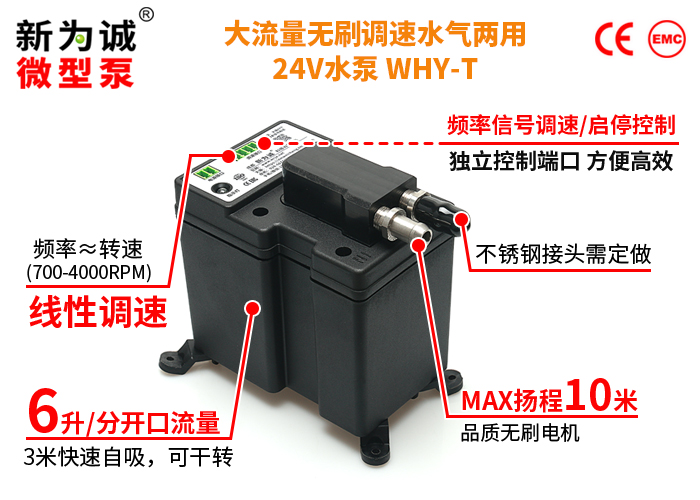

關鍵參數
型號 | 作真空泵時 | 作水泵時 |
|---|
額定 電壓 (V DC) | 負載 電流 (A) | 平均 流量(L/min) | 負壓 (相對壓力) (kPa) | 額定 電壓 (V DC) | 負載電流 (A) | 開口 流量(L/min) | 吸程 (M) | MAX 揚程 (M) |
|---|
WHY4006 | 24 | ≤0.8 | ≥4 | ≥-33 | 24 | ≤1.8 | ≥6 | 3 | 10 |
1、該系列微型泵均使用直流電源,輸入電壓要求:DC 24V±10%;所需直流穩壓電源為選配件,客戶需自配,或也可從我司購買定做好的電源。

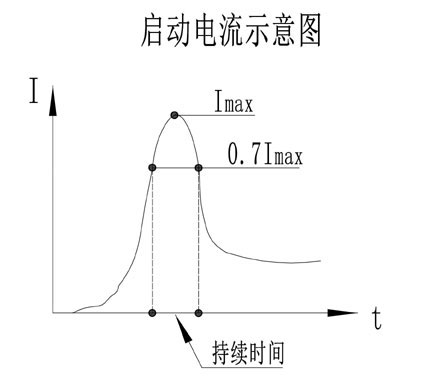

(1)該系列泵MAX啟動電流為6A左右,持續時間約100ms;故要求選用的開關直流穩壓電源,至少能夠耐受100毫秒的6A或以上電流浪涌(耐沖擊能力好)。鑒于該啟動特性,建議應使用24V6A約150W)及以上的電源!否則有可能因為電源耐沖擊力差,過流保護過小等,造成泵無法啟動、電機燒毀等;注意,此類故障不屬于正常質保范圍!

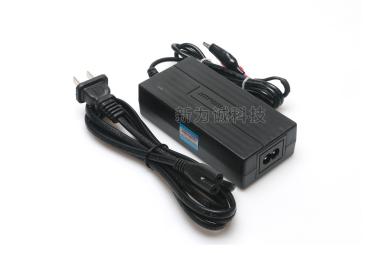

(2)建議選用新為誠經過改造定做電源?JF-24V3A,避免因電源不符合要求,導致泵無法正常使用!

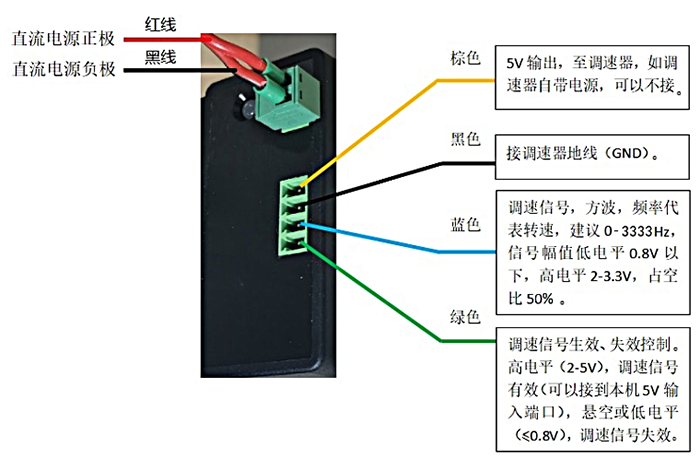

(1)是否能調速:能頻率調速版本,后綴加T,例如:WHY4006T-24V,就代表能調速的;不調速版本,無后綴,例如:WHY4006-24V,就代表不能調速;
(2)版本對比:根據部件質量、品控要求的不同等分為3個版本,簡化版、標準版、品質版;訂購時,請一定注明具體版本后綴!
3、如無特別說明,技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品,可以聯系定做。
4、表中平均流量是作為真空泵用時,用皂膜流量計測得的流量值;作為水泵使用時,開口流量是用量杯配合秒表多次測量后求平均所得;使用內徑7mm硅膠管,抽水管長300mm,排水管長100mm,不接其他阻尼元件,無變徑等;
5、不建議使用質量流量計進行測量,因為質量流量計采樣頻率過低、脈動性對不同測量原理的流量計影響不一等原因,可能會導致較大誤差(這不是微型泵的問題)。

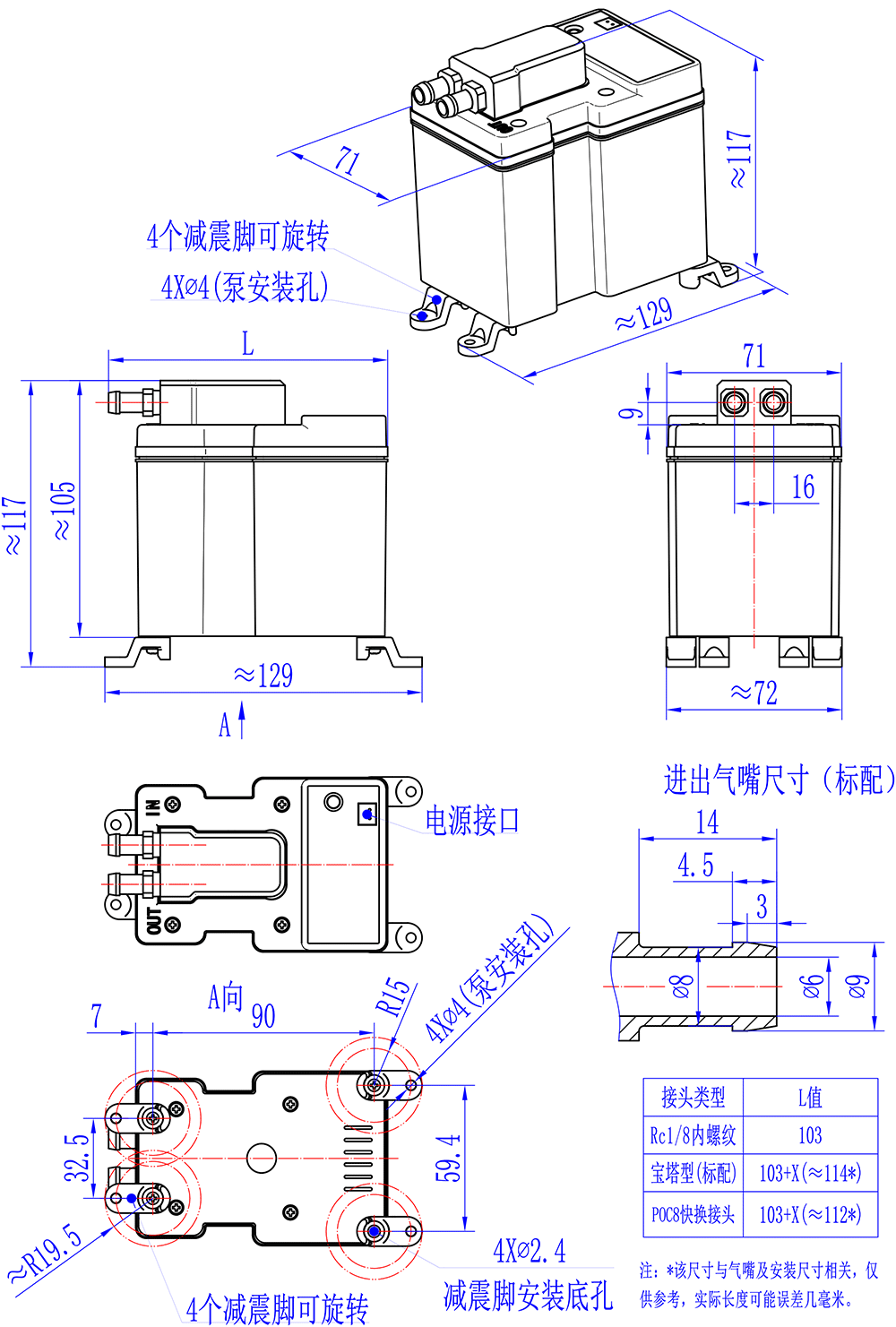

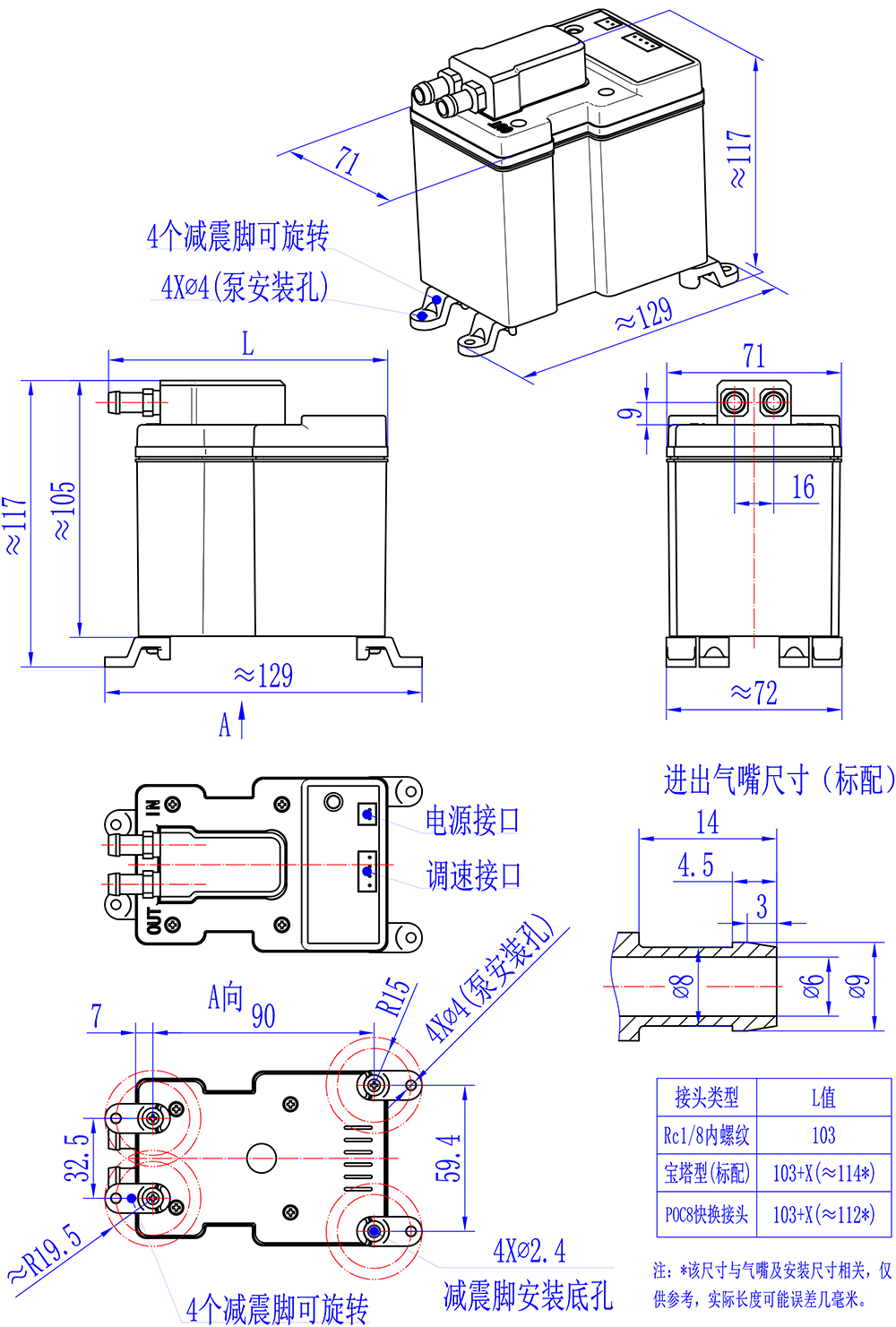

(1)泵體積(長×寬×高,包容尺寸,單位mm):129×71×115(含減震腳);

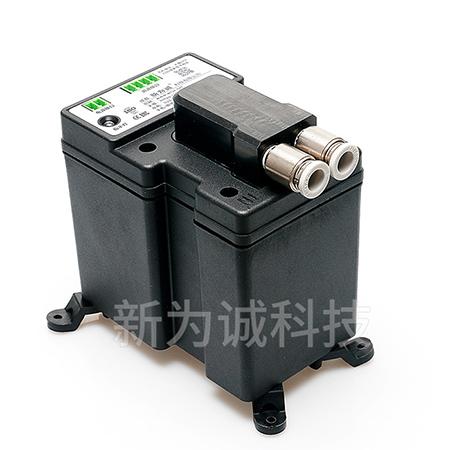

(2)抽、排氣嘴尺寸:標配塑料寶塔接頭?6(內孔)×?9,接口形狀:防滑凸起式(抽排氣嘴一樣),材質:PP;
(3)建議接管:?6×?10硅膠管;重量:約550-1000克。
(4)抽、排氣嘴有標簽或模具指示(in/out),使用前請一定取下防塵帽。
微型真空水泵抽、排水試驗
(1)抽取的介質為清水,使用硅膠管,內徑7mm。

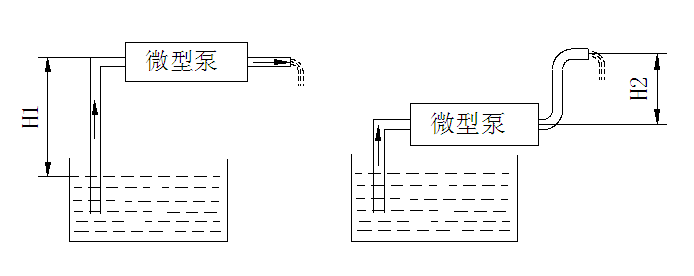

(2)測定吸程H1時,抽水管長度約等于H1+200mm,排水管長度100mm。測定揚程H2時,抽水口軟管長度100mm,排水管長度約等于H2+200mm。
型號 | MAX抽水高度H1 (米) | 處于MAX抽水高度時泵的流量 (L/min) | H1時硅膠管規格 (內徑*外徑) (mm) | MAX排水高度H2 (米) | 處于MAX排水高度時泵的流量(L/min) | H2時硅膠管規格 (內徑*外徑) (mm) |
WHY4006 | 3 | ≥3.2 | 7*13 | 10 | ≥1.7 | 7*13 |
3 | ≥2.5 | 6*10 | 10 | ≥1.3 | 6*10 |
(1)MAX抽水高度H1和MAX排水高度H2值的定義見上圖;流量會隨抽水高度或排水高度提高而衰減,H1、H2為兩種極限值,故不可能同時達到,請知曉!
(2)該數據可能隨產品改進會有所變化,恕不另行通知。
(3)如上表所示,選用不同規格的硅膠管對H1、H2下的流量影響較大,以上試驗僅供參考,不作為產品是否合格的驗收標準,特此說明!
可靠性壽命說明
型號 | 壽命值(小時) | 簡化版 | 標準版 | 品質版 |
WHY | 滿載壽命(抽水) | 3500 | 6000(實驗還在進行中,后續更新) | 10000(實驗還在進行中,后續更新) |
空載壽命(抽氣) | 8000 | 12000 | 18000 |
電機壽命 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況:進水口連接軟管并浸入自來水液面下,使泵工作24小時不停機連續運轉抽水;
2、空載壽命測試工況:泵抽氣口、排氣口直通大氣,使泵工作在常壓下24小時不停機連續運轉;
3、電機壽命測試工況:在良好通風及散熱的條件下,電機不帶負載24小時不停機連續運轉;
4、壽命測試環境條件:在清潔無腐蝕實驗室內,環境溫度5~33℃,隨氣候波動,環境相對濕度50%~85%,隨氣候波動;
5、實驗數據來源為新為誠科技實驗室,以及供應商實驗室。
工況
1、環境:該系列產品按可承受的工作環境溫度分為低溫環境型、常溫環境型和高溫環境型三種。未特別注明的為常溫環境型。 低溫環境型、高溫環境型需定做并特別注明,如WHY4006-24V(品質版+高溫環境型)。
類 別 | 允許的工作環境溫度 | 注意事項 |
低溫環境型(標準版、品質版) | —10℃~50℃ | 禁止介質含有油份、冰粒等固體顆粒、高黏度液體! |
常溫環境型(簡化版) | 0℃~40℃ |
常溫環境型(標準版、品質版) | 0℃~50℃ |
高溫環境型(標準版、品質版) | 0℃~55℃ |
工作環境:相對濕度≤90%,無結露。泵不宜在室外日曬,應在清潔、通風、無腐蝕的環境中工作。
2、介質:輸送介質可以全部是氣體、氣液混合,也可完全是液體,但必須無腐蝕、無油分、不含顆粒(包括禁止含有冰粒等固體顆粒),非高黏度液體!
該系列產品按可承受的介質溫度分為常溫介質型和高溫介質型兩種。未特別注明的為常溫介質型。高溫介質型需定做并特別注明,如WHY4006T-24V(標準版+高溫介質型)。
類 別 | 允許的介質溫度 | 注意事項 |
常溫介質型 (簡化版、標準版、品質版) | 0℃~50℃ | 禁止介質中含有冰粒等固體顆粒! |
高溫介質型 (標準版、品質版) | 0℃~100℃ |
(1)抽取高溫介質時,介質必須是不含礦物質或雜質的蒸餾水,如因抽取非蒸餾水等介質產生水垢,導致泵產生故障,將不屬于新為誠正常質保范圍!敬請知曉!
(2)新為誠經過實驗驗證:當抽取高溫水時,水溫超過約60度時,流量就開始衰減,隨著溫度越高,泵的流量衰減比例越大;水溫超過約80度時,流量就會有較大幅度衰減;水溫達到90-100度時,衰減達到MAX。
(3)此時,抽高溫水衰減后的流量,有可能僅剩常溫流量的約30%-50%!這是因高溫下,水中有氣體析出擠占空間,會使抽水流量大幅度降低,這并不屬于新為誠泵的質量問題,故請選型時特別注意留有余量!
【請注意】以上試驗數據僅為大概數據,且水氣混合狀態下,個體差異較大,僅供參考!不能以此做為產品驗收是否合格依據!
選型注意
1、作氣泵使用時,泵的抽氣端和排氣端均可以帶大負載、甚至完全堵塞,屬正常工作;但施加的負載不能超過泵的MAX負壓,或MAX揚程換算成的等效MAX正壓(例如10米揚程≈100kPa)!
2、作水泵使用時,排水口只可短暫(≤10分鐘)堵死或短暫帶大負載,長時間堵塞或大負載會損壞微型泵,將導致正常保修失效!
3、揚程禁止超過10米!或泵下游有節流元件時,泵出口壓力禁止超過90kPa!否則應在出口管上安裝泄壓閥,泄放壓力設為不超過90kPa,不按此操作,有可能導致微型泵損壞,將無法免費保修,請知曉!
請注意:新為誠該微型泵的排水端雖然可以短暫堵塞或帶大負載,但因本身壓力流量都很小,并不適合接噴槍、噴嘴等負載用于噴霧、沖洗、提供壓力等場合,否則造成損壞,不屬于正常質保范圍。如確實需要,請選擇ASP、BSP、CSP、HSP、PSP等系列壓力水泵產品。
4、關于低電磁干擾型:如果系統配有精密電路(如單片機等)控制微型泵的運行,可直接使用該微型泵。本身就屬于低電磁干擾產品,其品質版低干擾性能,還要優于有刷電機定做的低電磁干擾型號。
5、真空度值越小抽吸能力越強,詳見微型真空泵常識。
