關鍵參數
型號 | 額定電壓 （V DC） | 負載電流 （A） | 額定功率 | 流量（L/min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
SFKY13015A (有刷新品) | 24 | ≤0.45 | ≤10.8 | ≥15 | ≥9 | ≥-55 | ≥130 |
SFKY8008A (有刷新品) | 24 | ≤0.3 | ≤7.2 | ≥8 | ≥5 | ≥-40 | ≥80 |

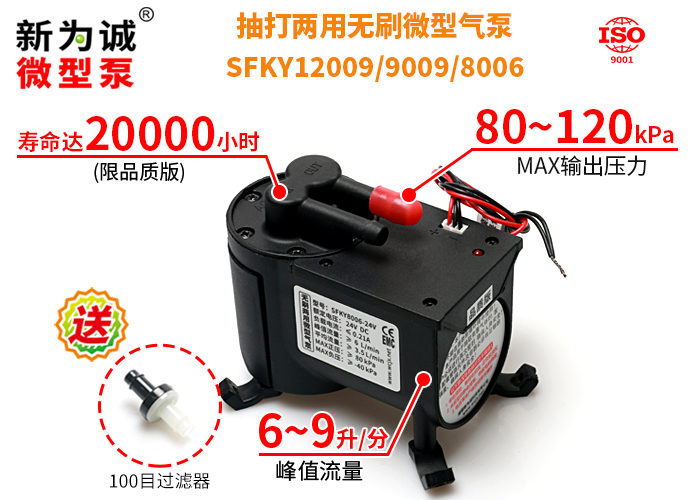

SFKY12009 (無刷新品) | 24 | ≤0.25 | ≤6.0 | ≥9 | ≥5.1 | ≥-45 | ≥120 |
SFKY9009 (無刷新品) | 24 | ≤0.25 | ≤6.0 | ≥9 | ≥5.1 | ≥-45 | ≥90 |
SFKY8006 | 12 | ≤0.5 | ≤6.0 | ≥6 | ≥3.5 | ≥-40 | ≥80 |
24 | ≤0.21 | ≤5.04 |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。
1)SFKY13015A-24V：輸入電壓要求15V～32V；
2)SFKY8008A-24V：輸入電壓要求8V～32V；
3)其他型號：輸入電壓要求12V±10%、24V±5%；
【警告】有刷版，若輸入電壓太低或負載過大(例如堵轉)等原因?qū)е卤猛＾D(zhuǎn)，應立即斷電！待恢復正常電壓才能重新上電，否則可能引起微型泵電機燒毀等，將導致保修失效！敬請諒解！

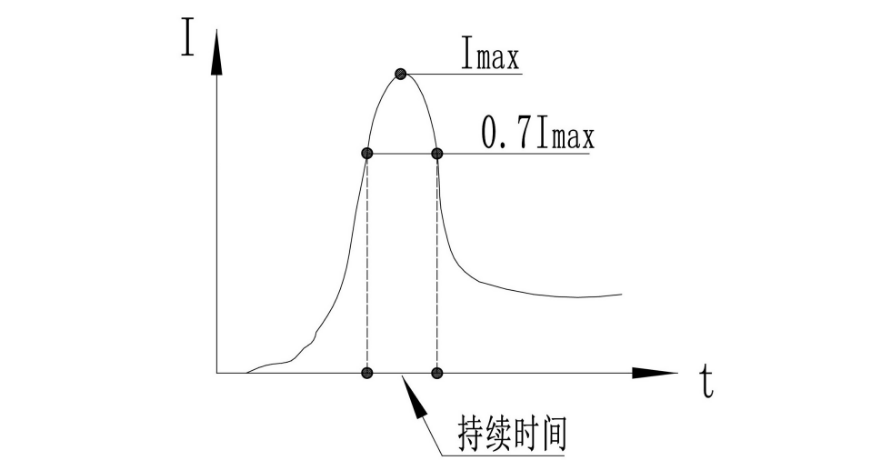

3、該系列微型泵啟動電流較大，為保證泵的正常運轉，建議所配直流穩壓電源“過流保護電流”：
1)SFKY13015A-24V/SFKY8008A-24V應超過6A，例如 24V6A以上；
2)SFKY12009-24V/SFKY9009-24V應超過3A，例如 24V4A以上；
3)SFKY8006-12V/24V應分別超過5.5A/3A，例如 12V6A/24V3A以上；

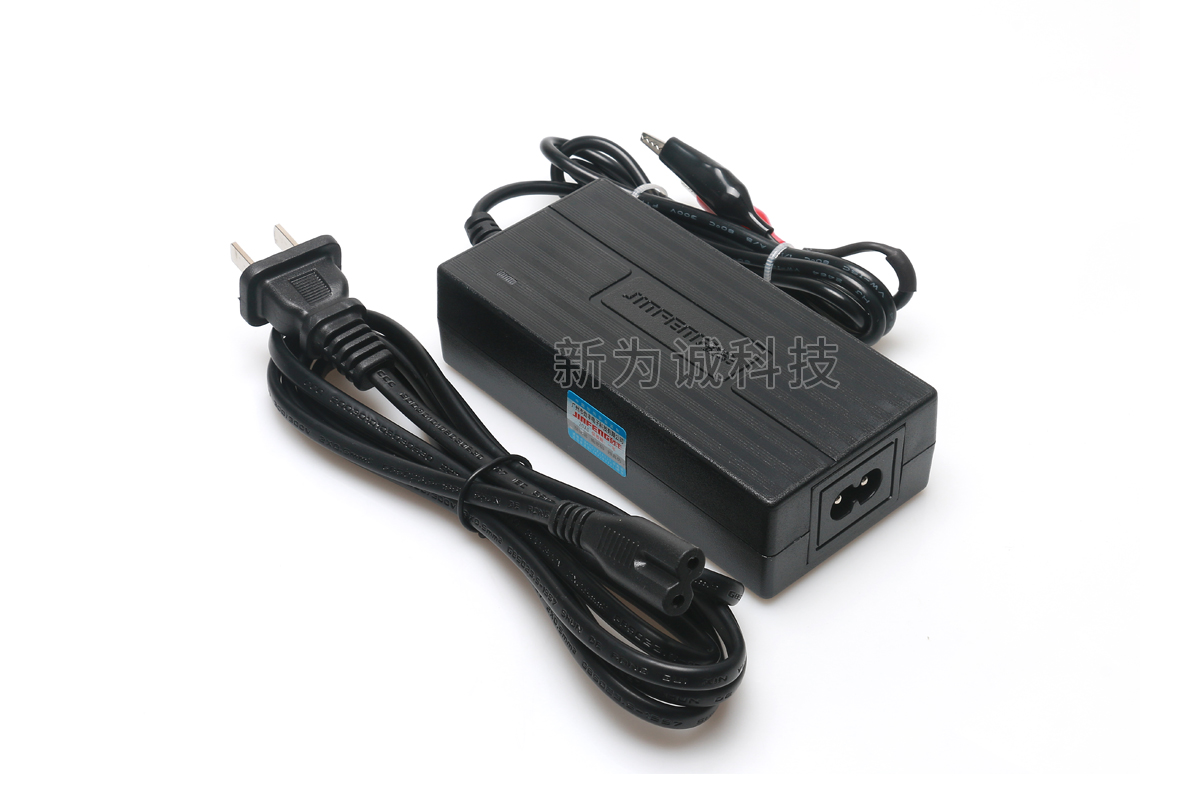

客戶配備的開關直流電源(過載能力要強)；否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，強烈推薦我司專門定做的JF-12V5A/JF-24V3A電源。
1)型號：該微型泵配備電機類型：無代碼(默認配備無刷電機)、A(配備有刷電機)；
2)版本：有刷電機型號，不區分版本；無刷電機型號根據部件質量、品控要求的不同等分為3個版本，簡化版/標準版/品質版，用中文說明；
3)調速：根據是否能調速，分為“基礎型”(默認，無代碼)、“頻率調速型”(需型號后加“H”)；
(1)SFKY8006-12V(簡化版)，代表：無刷微型氣泵SFKY8006，DC 12V，配備無刷電機，屬簡化版不調速型號；
(2)SFKY12009H-24V(標準版)，代表：無刷微型氣泵SFKY12009H，DC 24V，配備無刷電機，屬標準版頻率調速型號；

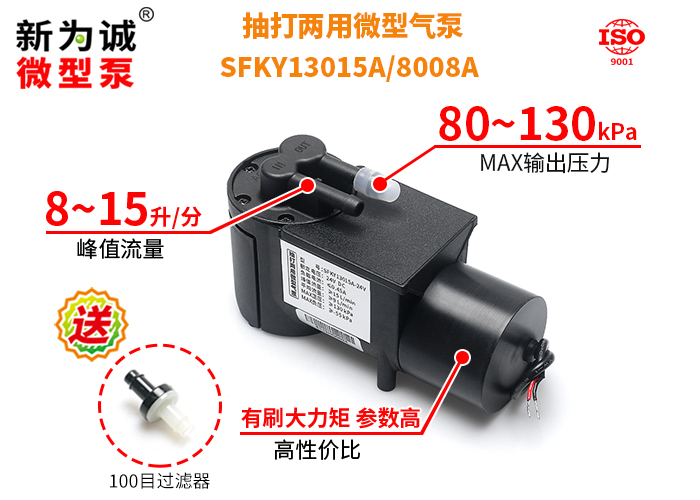

(3)SFKY13015A-24V，代表：有刷微型氣泵SFKY13015A，DC 24V，配備有刷電機，屬有刷版不調速型號；
(4)版本對比：訂購時，請一定注明具體版本后綴及代碼！
5、如無特別說明，技術參數均是在20℃、標準大氣壓101kPa的條件下的測定值；對于其它參數規格的產品，可以聯系定做。

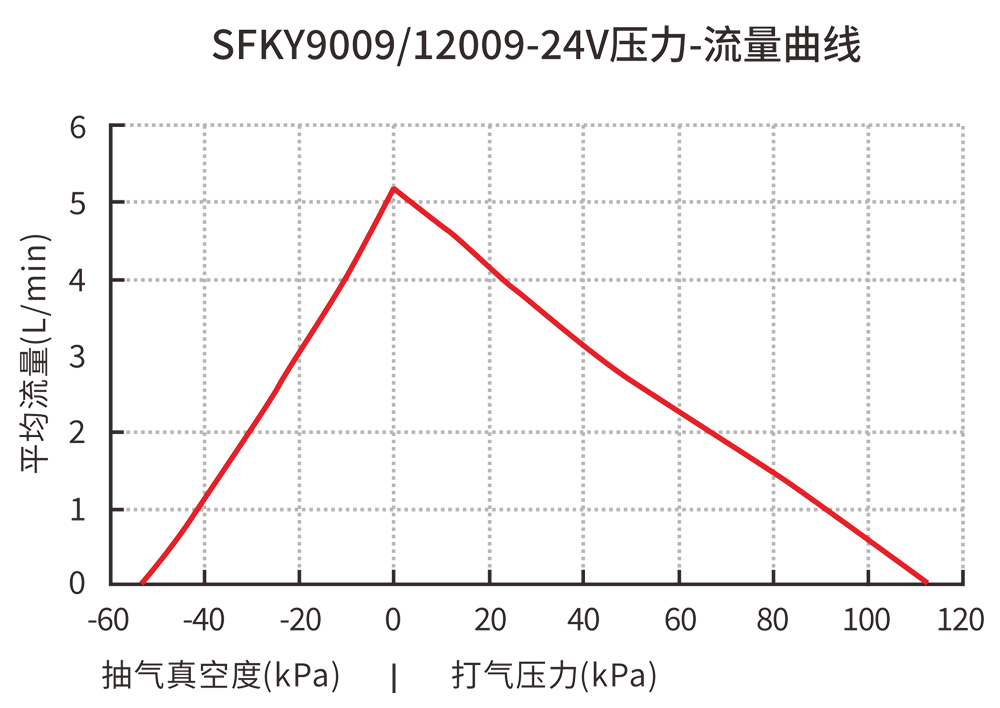

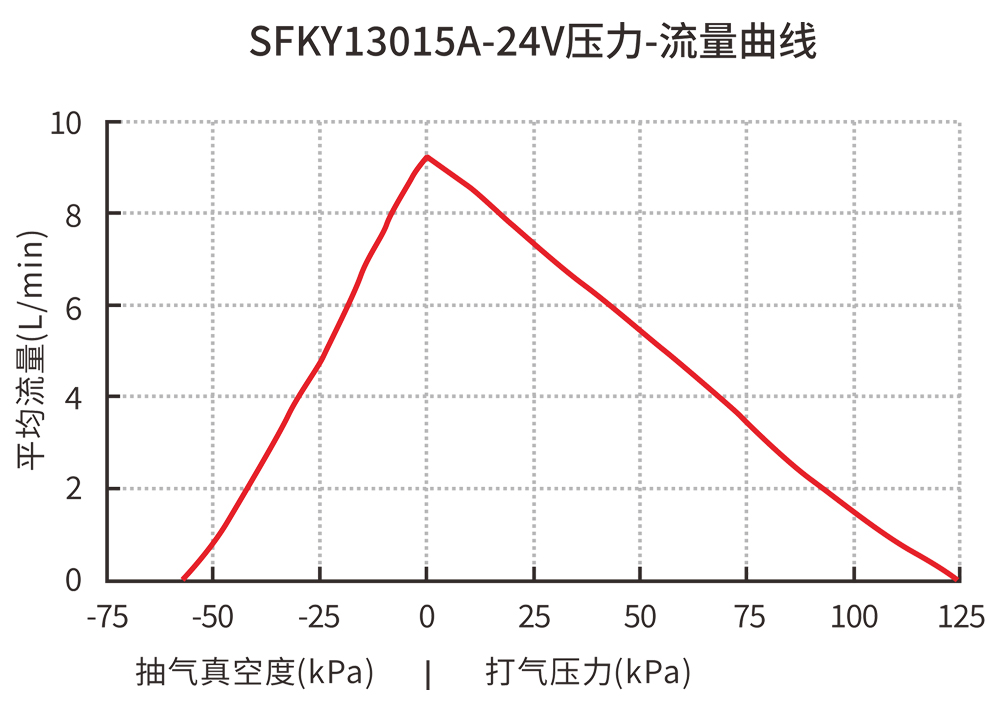

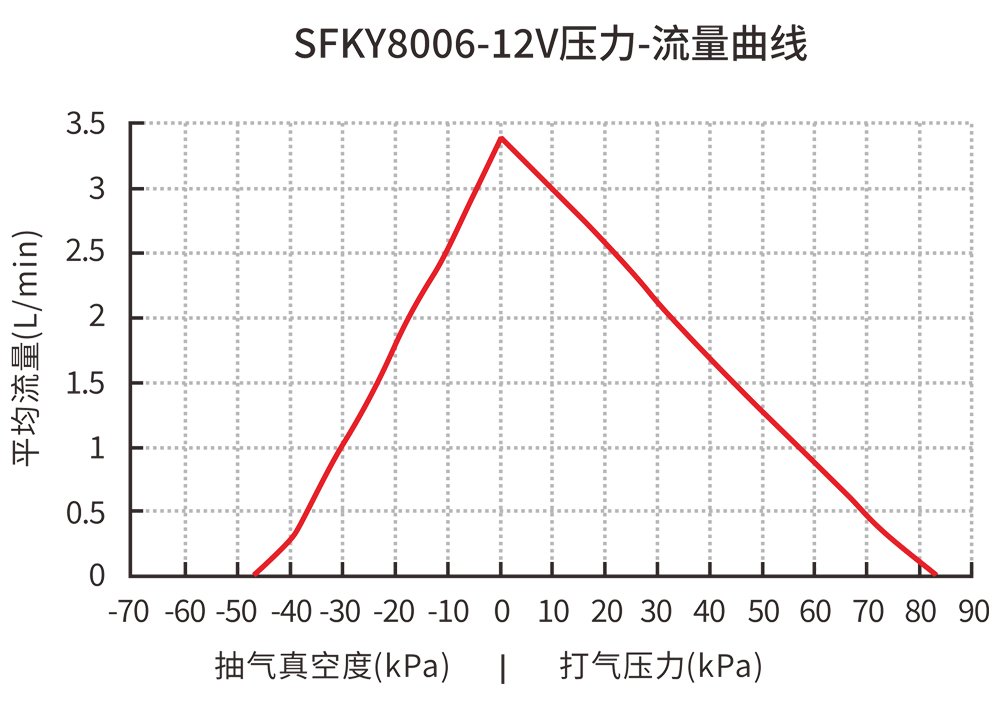

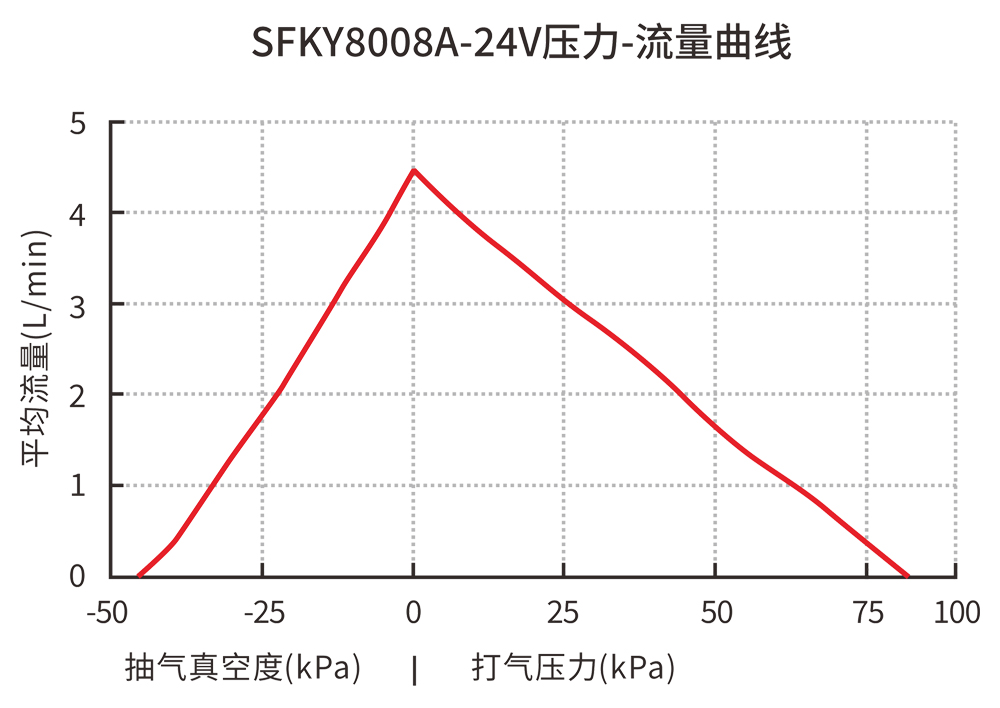

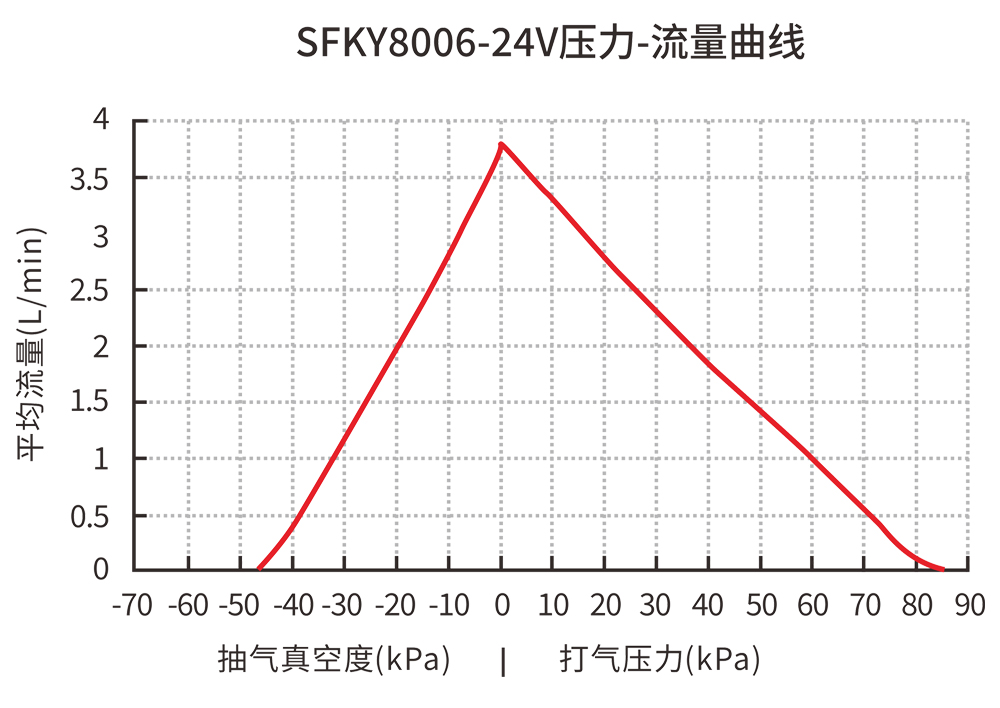

6、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))；

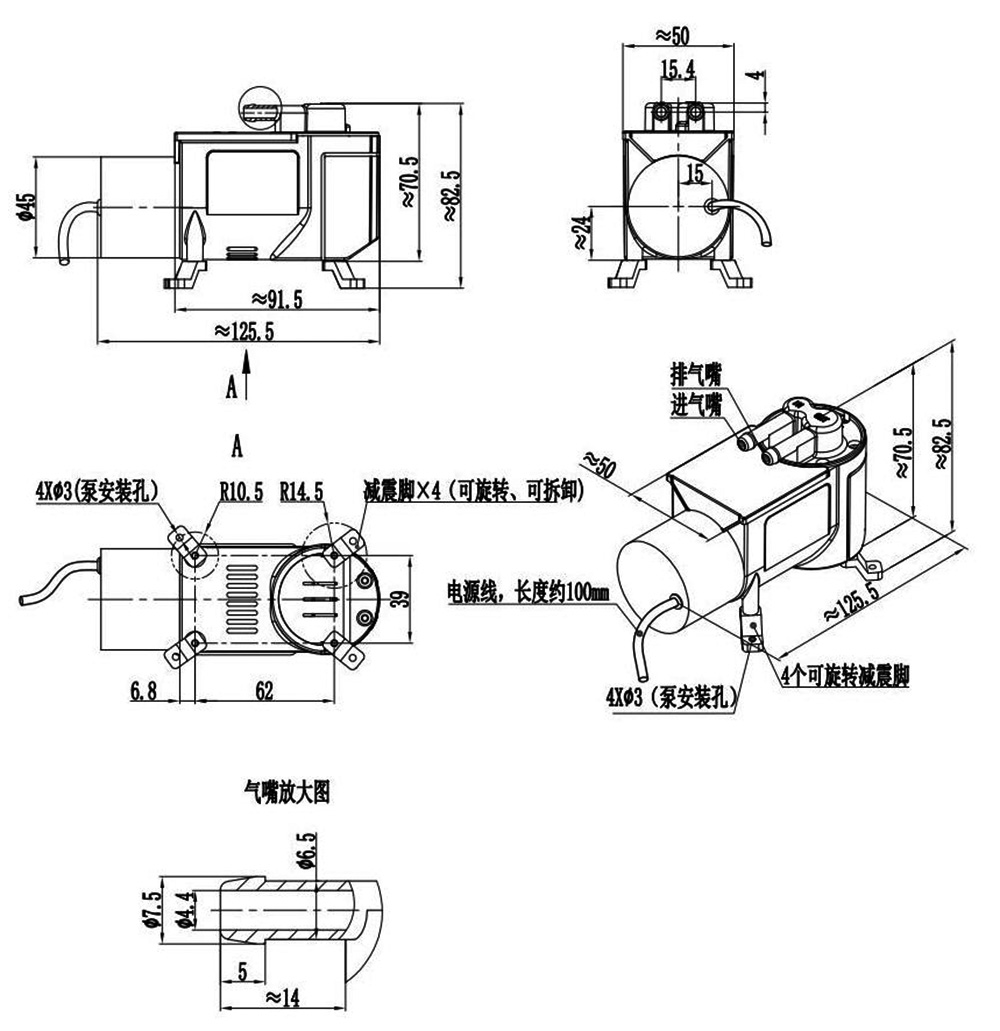

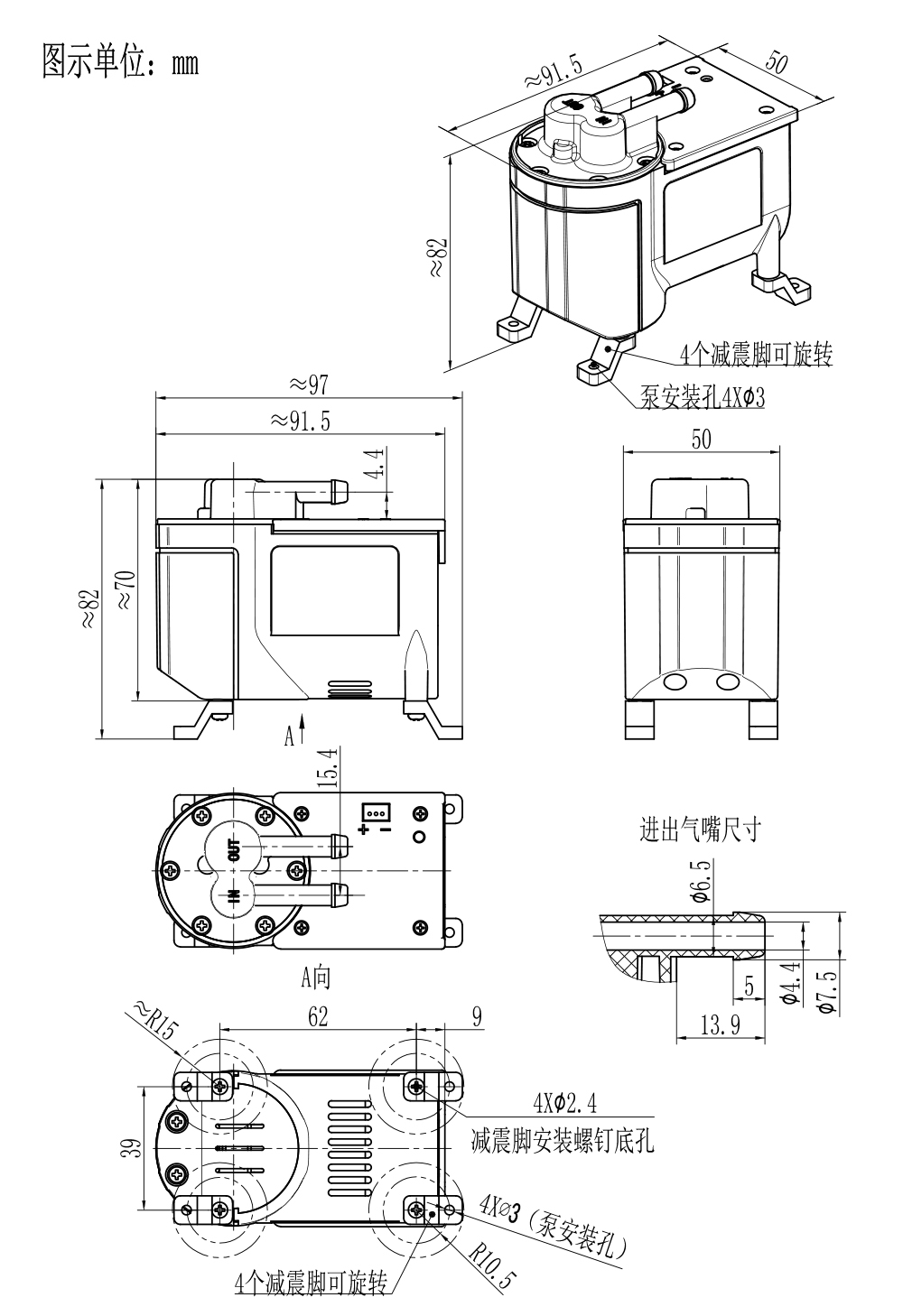

(1)泵體積(長x寬x高，單位mm)：無刷型號：91.5×50×82.5(含減震腳)，有刷型號：125.5×50×82.5(含減震腳)
(2)抽、排氣嘴尺寸：?4.4(內孔)×?7.5(外徑) 接口形狀：防滑凸起式(抽排氣嘴一樣)；

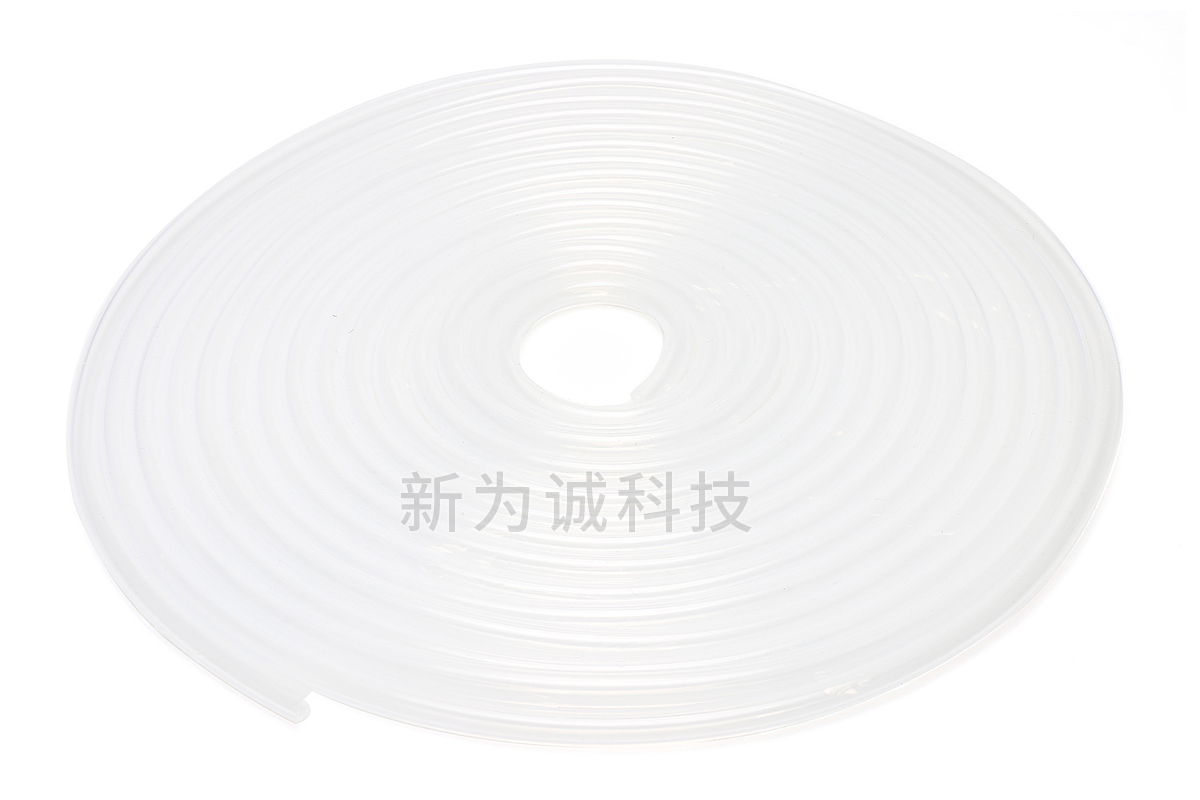

(3)建議接管：?6×?10硅膠管；重量：約400克(有刷型號)/250克(無刷型號)。

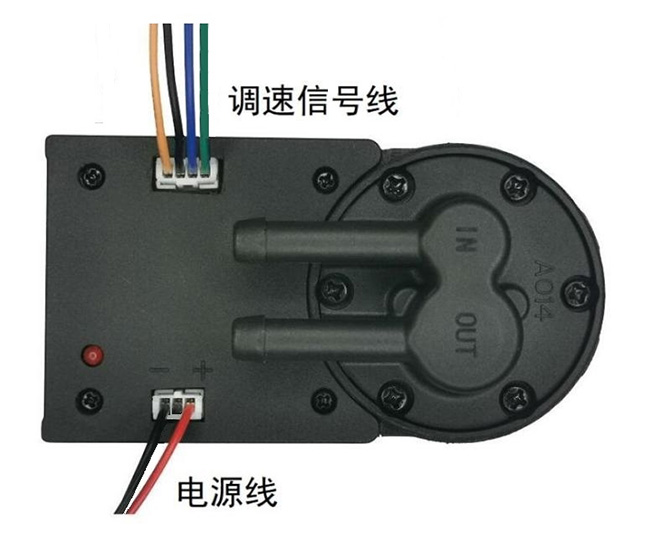

(4)抽、排氣嘴有IN、OUT指示，蓋有防塵帽，使用前請取下。
可靠性壽命說明
型號 | 壽命值（小時） | 有刷電機版 | 無刷電機版 |
簡化版 | 標準版 | 品質版 |
SFKY | 滿載壽命 | 3000 | 3000-5000 | 5000-8000 | 10000-12000 |
空載壽命 | 4500 | 8000 | 12000 | 18000 |
電機壽命 | 5000 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況：封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX壓力工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下，24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
工況
1、環境：該系列產品按可承受的工作環境溫度分為低溫環境型、常溫環境型和高溫環境型三種。未特別注明的為常溫環境型。 低溫環境型、高溫環境型需定做并特別注明，如SFKY8006-24V(品質版+高溫環境型，不調速)。
類 別 | 允許的工作環境溫度 | 注意事項 |
低溫環境型(標準版、品質版) | —10℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
常溫環境型(有刷版、簡化版) | 0℃～40℃ |
常溫環境型(標準版、品質版) | 0℃～50℃ |
高溫環境型(標準版、品質版) | 0℃～55℃ |
工作環境：工作環境的相對濕度≤90%，無結露。泵不宜在室外日曬，應在清潔、通風、無腐蝕的環境中工作。。
2、介質：輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。
3、高溫型：該系列產品按可承受的介質溫度分為常溫介質型和高溫介質型兩種。未特別注明的為常溫介質型。高溫介質型需定做并特別注明，如SFKY8006-24V(標準版+高溫介質型)。
類 別 | 允許的介質溫度 | 注意事項 |
常溫介質型 （有刷版、簡化版、標準版、品質版） | 0℃～50℃ | 禁止介質中含有冰粒等固體顆粒！ |
高溫介質型 （標準版、品質版） | 0℃～100℃ |
