調速微型真空泵 V24D系列

V24D標準版、品質版

V24D簡化版

V24D與VAJ大小體積對比

3.7V鋰電池微型真空泵

1.微型真空泵V24D系列采用品質無刷電機，具有迷你體積、壽命長、干擾低、可靠性高等優點；較適合手持采樣設備配套或臺式儀器等內部空間有限的場合；

2.V24D系列屬新為誠原來5V微型真空泵VAJ系列升級產品，從有刷電機升級為無刷長壽命電機，且可PWM脈寬調制，與原來VAJ系列相比，體積更小、壽命更長、干擾更低、使用、控制更方便！強烈推薦！

3.V24D系列可通過調節泵的電機轉速改變流量(調PWM占空比)；新為誠多年微型泵技術積累使得結構改進更合理、氣密性更好；

4.泵體自帶報警指示燈，可通過透光ABS底殼顯示不同顏色燈光，直觀反饋泵的工作狀態：

(1)規律性閃爍藍光時為正常狀態；

(2)常亮紅光時為異常狀態：

a.泵的電機轉速過低，比如轉速﹤1600RPM；

b.誤將PWM調速線(白線)懸空，(此時轉速為0，也﹤1600RPM)，如前面彩圖；

(3)紅藍光交替閃爍時為異常狀態，此時泵的電機轉速偏低且不穩定(泵實際轉速在1600RPM上下波動）

(4)正負極接線反接時指示燈不亮。

(5)電壓在工作電壓(3.2V～6V)范圍外時，指示燈不亮。

自我保護

鋰電池微型真空泵V24D，全部版本都具備以下5大完善自我保護，盡量減少客戶誤操作帶來的損害，能有效延長泵的使用壽命：

(1)過熱保護：新為誠微型泵電機如因負載過大、長期連續運轉、環境溫度過高等導致電機溫度溫升過高，會自動停機保護；直到重新斷電再通電重啟；

(2)過載保護：

a.全轉速(不調速)下，如果有異物進入電機軸卡住，泵會自動停機，直到重新斷電再通電重啟；

b.調低轉速后，負載很大，處于過載狀態，比如將V24D調低到1600RPM，又堵死抽氣口等，泵會自動停機，直到重新斷電再通電重啟；

(3)反接保護：泵的正負極接反，不會燒毀；

(4)過電壓保護：允許接入直流電壓6V(MAX)不會燒毀；但電壓再高可能會燒毀，將失去保修！

新為誠微型泵通用特點

1、允許介質富含水汽，可晝夜不停長期連續運轉，噪音低，體積小(僅1/5成年人手掌大)；

2、抽氣端可帶大負載，甚至堵死，皆屬于正常工作；袖珍體積，無油無污染、免維護......

調速功能

可通過調節泵的電機轉速改變流量（通過調節PWM占空比）。

或通過訂購我公司微型泵專用調速器（型號：TS-G12）進行調速。

報警功能

通過透光底殼所顯示的光的顏色（如圖2-1和圖2-2所示），實現泵工作狀態的反饋：

規律性閃爍藍光時為正常狀態；
常亮紅光時為異常狀態，比如泵的電機轉速過低；
紅藍光交替閃爍時為異常狀態，此時泵的電機轉速偏低且不穩定；
正負極接線反接時指示燈不亮；
電壓在工作電壓（3.2V～6V）范圍外時，指示燈不亮。

圖2-1 工作狀態正常-藍燈閃爍圖2-2 工作狀態異常-紅燈閃爍

關鍵參數

型號

額定

電壓

（V DC）

負載電流

（A）

額定

功率

流量（L/min）

MAX相對

真空度

（kPa）

(W)

峰值流量

平均流量

V24D360.56

≤0.24

≤1.2W

≥1

≥0.56

≥-36

注：

1.所有規格均使用直流電源(如3.7V鋰電池，或交流轉直流變換器即常見的開關直流穩壓電源)，所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的開關直流穩壓電源。

2.工作電壓3.2V～6V，表中參數是在電機MAX轉速時測得，工作電壓變化會影響負載電流大小，但流量、真空度基本不變。

3.該微型泵分為3種版本：簡化版、標準版、品質版；訂購時，請一定注明具體版本后綴！

4.該系列微型泵啟動電流稍大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 2A，例如 5V2A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，推薦我司專門定做的5V2A電源。

5.工作電壓要求3.2～6V，泵內集成穩壓電路，可將3.2-6V電壓自動穩壓在5V；該范圍內，工作電壓變化會影響負載電流大小，但流量、真空度基本不變。

6.如無特別說明，技術參數均是在25℃、標準大氣壓101kpa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。

7.表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因為質量流量計采樣頻率過低、脈動性對不同測量原理的流量計影響不一等原因，可能會導致較大誤差(這不是微型泵的問題)。

8.【體積、接管】

1）泵體積(長x寬x高，單位mm)：50×29×36mm

2）抽、排氣嘴尺寸：?2(內孔)×?4.2(外徑)，接口形狀：直插式(抽、排氣嘴一樣)；

3）建議接管：?3×?6硅膠管；重量：僅約52克；

4）抽排氣嘴一樣(但有三角形方向指示和IN、OUT標識區分)，蓋有紅色防塵帽，請使用前取下。

版本說明

性能版本	簡化版	標準版	品質版
壽命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
參數一致性	★	★★	★★★
轉速反饋	無	具備FG信號反饋
調速器	無	可匹配TS-G12型調速器

注：

(1)★越多，代表此項性能越好；以上對比不代表簡化版不好，僅供客戶直觀對比參考，特此說明!

(2)特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：所以噪音分貝數從理論上來說，品質版＜標準版＜簡化版(個體差異除外)，詳詢客服。

雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

(3)溫馨提示：簡化版無轉速反饋功能，也無法匹配現有調速器，如需調速功能請選擇功能更多、壽命更好的標準版或品質版。

可靠性壽命說明

型號	壽命值（小時）	簡化版	標準版	品質版
V24D	滿載壽命	5000	8000	12000
	空載壽命	8000	12000	18000
	電機壽命	10000	15000	20000

產品壽命測試說明：

1、滿載壽命測試工況：封堵泵抽氣口，排氣口直通大氣，使泵工作在MAX真空度工況下24小時不停機連續運轉；

2、空載壽命測試工況：泵抽氣口、排氣孔直通大氣，使泵工作在常壓下24小時不停機連續運轉；

3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；

4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；

5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。

不同版本具備保護功能列表

型號	版本	過載保護	過壓保護	欠壓保護	過熱保護	反接保護
V24D全系列	(簡化版)	√	√	√	√	√
	(標準版)	√	√	√	√	√
	(品質版)	√	√	√	√	√

工況

1、環境：泵的工作的環境溫度為0℃～50℃，相對濕度為≤90%，無結露，泵不宜在室外日曬，應在清潔、通風的環境中工作，一定要做好防水、防塵保護！

2、介質：泵抽氣的介質溫度為0℃～50℃，泵所抽取的氣體必須無腐蝕、不含顆粒、油分，但允許富含水汽。

選型注意

1、負載

1）泵的抽氣端可以帶大負載，甚至完全堵塞，均屬正常工作，但是施加的負載不能超過泵的MAX負壓。

2）泵的排氣端必須保持通暢，不能有負載，否則請選FNY?或?FKY?或?FCY?或?FQY?系列產品。

2、真空度值越小抽吸能力越強，詳見微型真空泵常識。

3、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們?nèi)亢喎Q“流量”。

產品材質

1、介質接觸到的材料：增強尼龍、EPDM橡膠，請根據接觸材料進一步判斷泵對所抽取氣體的耐受性。

2、泵體零件除透光殼為ABS外，其他塑料件為增強尼龍，橡膠件為EPDM橡膠。

過濾

當泵工作一段時間后，輸送介質中含有的固體雜質會積累在泵腔內部，破壞泵的氣密性，使流量和真空度下降，在泵入口一定要配過濾器。實踐表明，一般我們認為很清潔的氣體中仍然含有粉塵雜質，也需要過濾，確保泵內部的精密氣密性元件正常工作。過濾器使用一段時間后，因附著了雜質而阻力增大，使系統的流量和真空度明顯下降，應立即更換過濾器。過濾器的壽命視介質的清潔程度而定。

參數曲線

真空度-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

（暫未更新）

信號定義

接線說明為本產品外接供電和信號線纜連接說明，本產品出廠標配連接線纜，線纜定義用顏色進行區分。

1、泵電機引線共3根(簡化版無黃線)或4根(標準版或品質版)，接線及使用說明如下表。

序號	引線顏色	信號名稱	功能	信號定義	其他說明
1	紅	Vm	電源正極	+3.2V～+6V	電壓不允許超過6V，否則會燒壞電機
2	黑	GND	電源負極，地		可直接利用5V通斷電控制泵啟停較簡單，不會影響泵的壽命。
3	白	PWM	脈寬調速（PWM）	脈沖寬度調制信號，低電平有效 0V≤低電平≤0.8V 啟動 2V≤高電平≤5V 停止載頻范圍： 15kHz～25kHz	頻率選定在15kHz～25kHz范圍內的一個值后不再改變，通過改變占空比調速。不能用該端口來控制泵的啟停。
4	黃	FG	FG反饋信號	電機轉速反饋信號為3.3V 的脈沖信號，電機每轉一周輸出6個脈沖	簡化版不具備轉速反饋功能，也無此線

調速接線實例之一：
??例如，用信號發生器輸出一個方波信號，高電平為5V，必須設置直流偏置電壓為2.5V(相當于設置了低電平為0V)，來保證不出現負電壓(負電壓會燒毀泵的電機！)，頻率固定在20KHz，信號發生器正極接W24D泵的白線；負極接黑線(電源負極，公共負極)，初始低電平占空比為80%(不宜過低，萬一負載較大，有可能啟動不了，而不是不能調速)，可調節占空比改變電機轉速，占空比和轉速成正比(如果是高電平的占空比，那就是和轉速成反比)......

2、如果簡化版、標準版、品質版無需調速和轉速反饋，可以按如下接線：

電機引線

連接方法

備注

紅線

電源正極

白線不可懸空，否則可能導致故障，甚至燒毀電機，這類故障將失去免費質保！

簡化版無黃線，標準版、品質版如不需要轉速反饋，黃線需要絕緣包扎！

黑線

電源負極

白線

說明：

a.請完全按上表連接！否則可能燒毀，造成保修失效！

b.隨著產品功能增加，接線也會增加，此表也將更新。

邏輯接線圖

1、簡化版如何接線：

1）簡化版定速簡易接線法：

說明：當不需要使用到調速功能時，可以將白色連接線PWM輸入信號和黑色連接線一起接地，微型泵將以額定轉速進行工作。

圖5-1簡化版定速簡易接線

2）簡化版PWM調速接線法：

說明：當需要使用PWM調速功能時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接。

圖5-2簡化版PWM調速接線

2、標準版、品質版如何接線：

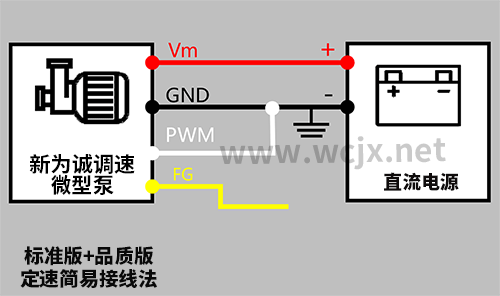

1）標準版、品質版定速簡易接線法：

說明：當不需要使用到調速功能時，可以將白色連接線PWM輸入信號和黑色連接線一起接地，黃線絕緣包扎，微型泵將以額定轉速進行工作。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。

圖5-3標準版、品質版定速簡易接線

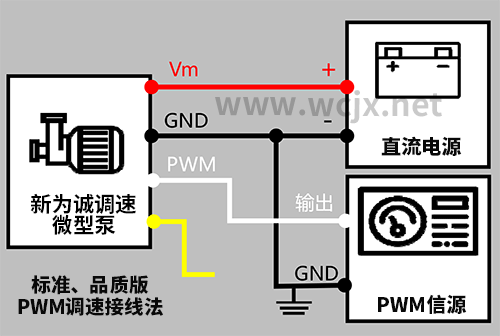

2）標準版、品質版PWM調速接線法：

說明:當需要使用PWM調速功能時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接。若不需要監控轉速反饋信號時，需將FG信號絕緣包扎。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。

圖5-4標準版、品質版PWM調速接線

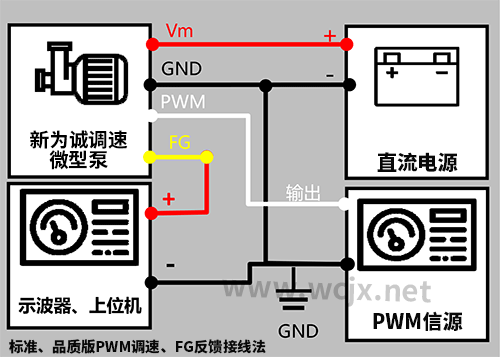

標準版、品質版PWM調速、FG反饋接線法

說明：當需要使用PWM調速功能并得知FG反饋時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器）和示波器或上位機，將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接，黃色FG反饋信號線纜連接示波器探頭或上位機輸入，示波器或上位機接地線連接黑色地線。簡化版不具備轉速反饋功能，也不帶黃色FG信號線。

特別提醒：V24D系列、F24D系列、W24D20的標準版、品質版，實際內部帶有一塊電路板，已做了上拉電阻等處理，所以可直接接示波器的正極或上位機的正極即可！無需再外接上拉電阻(如下圖)！

圖5-5標準版、品質版PWM調速、FG反饋接線

注意事項

1.該產品不是防爆泵，不能用于易燃易爆環境(如密閉不通風、充滿了易燃易爆氣體、液體等的氛圍)！

2.異物不得落入氣咀，抽取的介質中不能有固體顆粒，否則將損壞微型泵！

3.排氣端必須保持通暢，否則會損壞微型泵！

4.本產品用于抽取有害氣體時，必須進行再次密封，確保人身安全！

5.配套管路元件及容器必須有足夠的強度，確保人身安全！

6.接觸者應采取防靜電措施！

7.請嚴格按照該說明書要求操作！

三維示意圖

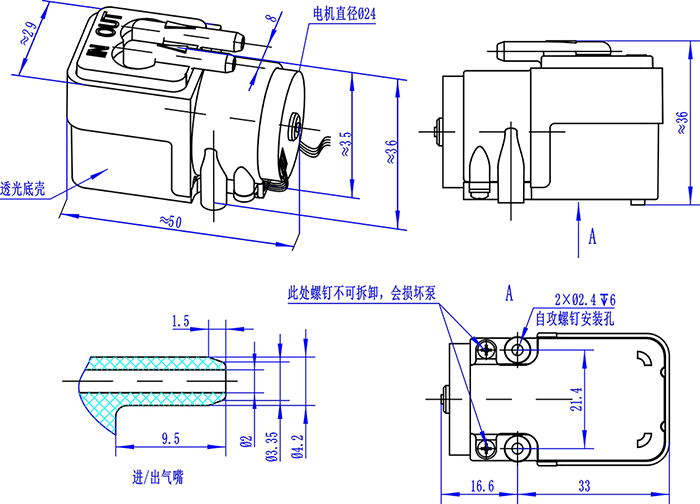

V24D系列微型真空泵-外形尺寸圖(以下圖示單位：mm)

安裝說明：

1、泵上自帶的螺釘不能拆卸，會損壞泵；

2、安裝孔為自攻螺釘孔，不宜反復擰緊、拆卸，不然會導致安裝松動、不可靠，客戶不一定要用到該螺釘，所以隨泵配送有2顆安裝自攻螺釘，出廠默認不安裝。

配件說明

該系列微型泵隨貨配件如下表：

配件	詳情

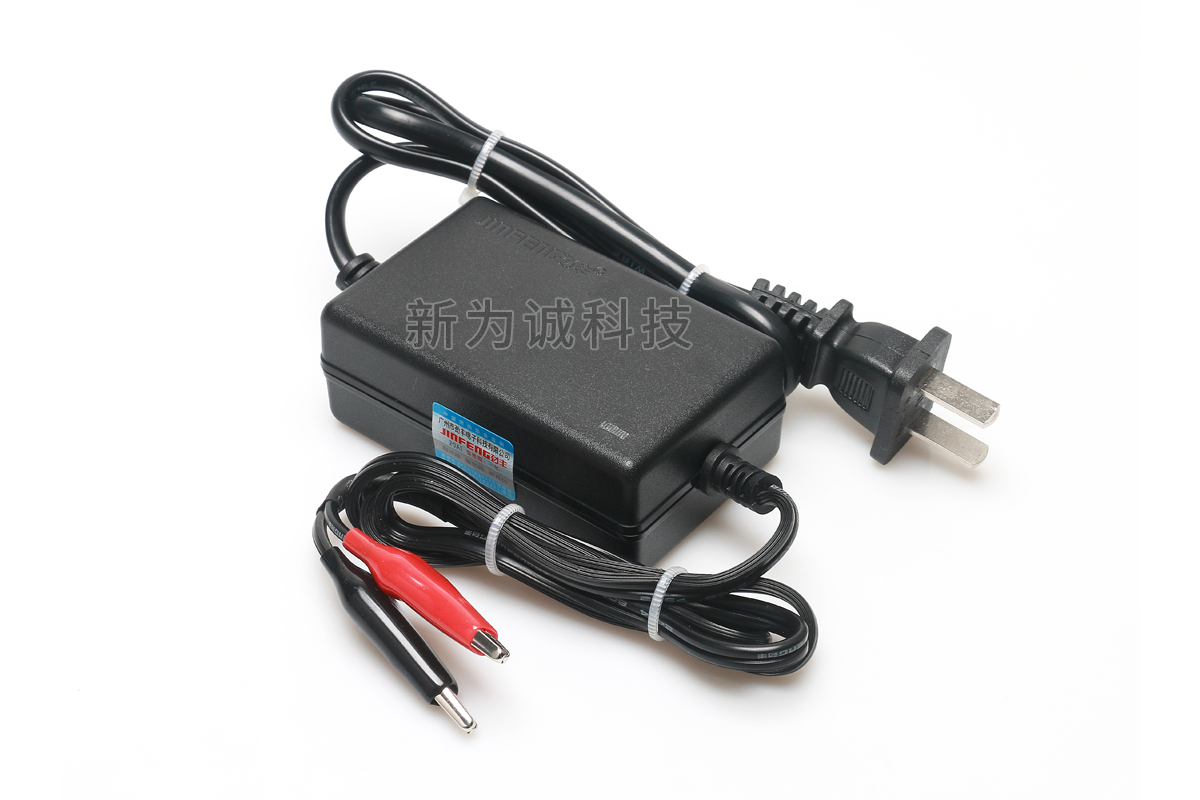

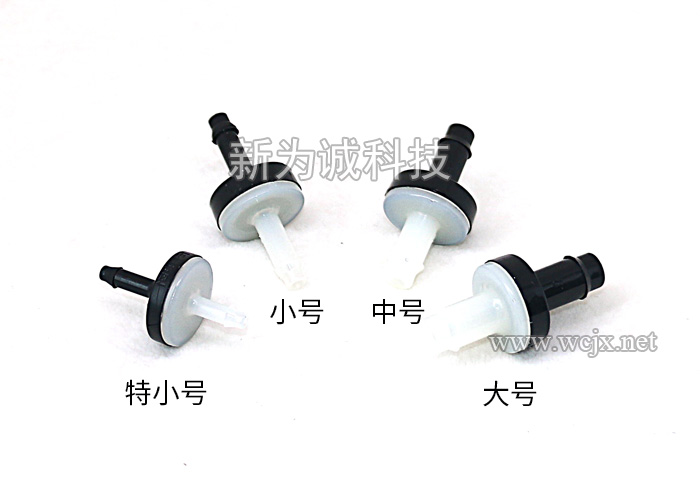

	1.過濾器：1個(贈送) (1)V24D系列應該配：“特小號過濾器”； (2)用途：過濾氣體中的粉塵雜質，確保泵內部的精密氣密性元件正常工作，有效延長泵的壽命。 (3)允許工作介質溫度：0°C～80°C； (4)使用說明：過濾器連接泵的抽氣端。

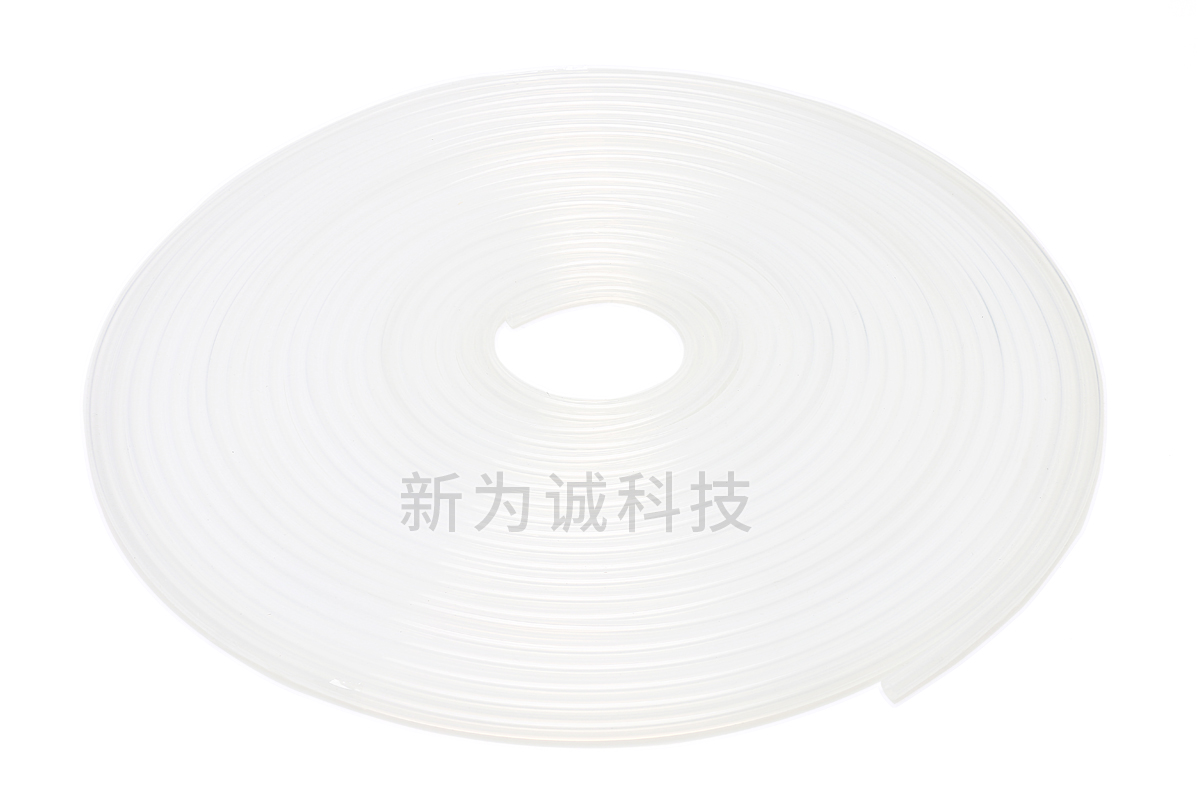

	2.硅膠管：(選配件，需要另外收費) 建議接管：∮3×∮6硅膠管
	3.開關直流穩壓電源：(選配件，需要另外收費) 5V2A直流穩壓電源
