關鍵參數
型號 | 額定電壓 （V DC） | 負載電流 （A） | 額定功率 | 流量（L/min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
F35H | 12 | ≤1.0 | ≤12.0 | ≥7.0 | ≥4.0 | ≥-55 | ≥130 |
24 | ≤0.5 | ≤12.0 | ≥4.1 |
F35L | 12 | ≤0.38 | ≤4.56 | ≥3.6 | ≥2.2 | ≥-35 | ≥58 |
24 | ≤0.28 | ≤6.72 | ≥4.0 | ≥2.4 |
F35S | 12 | ≤0.35 | ≤4.2 | ≥2.0 | ≥1.6 | ≥-30 | ≥40 |
24 | ≤0.25 | ≤6.0 | ≥3.0 | ≥1.8 |
F35LB | 24 | ≤0.3 | ≤7.2 | ≥3.4 | ≥2.0 | ≥-34 | ≥53 |
1、該系列微型泵均使用直流電源，輸入電壓要求：DC 24V±10%(24V型號泵)、DC 12V±10%(12V型號泵)；所需直流穩壓電源為選配件，客戶需自配，或也可從我司購買定做好的電源。
(1)流量不同可分為：大流量-L，中流量-M，小流量-S(已公布的為正式推出產品，未公布的后期將陸續推出)；
(2)性能、壽命、生產工藝、調試等不同，可分為簡化版(簡稱J，下同)、標準版(B)、品質版(P)；

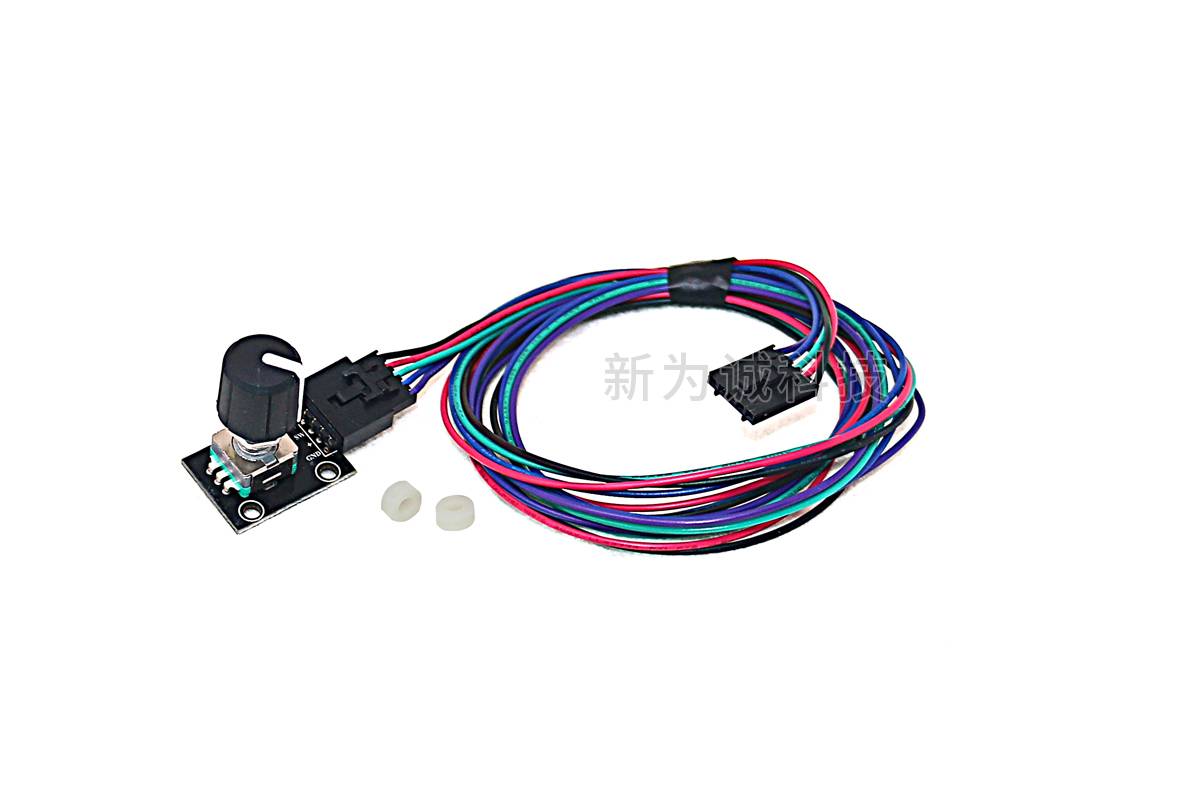

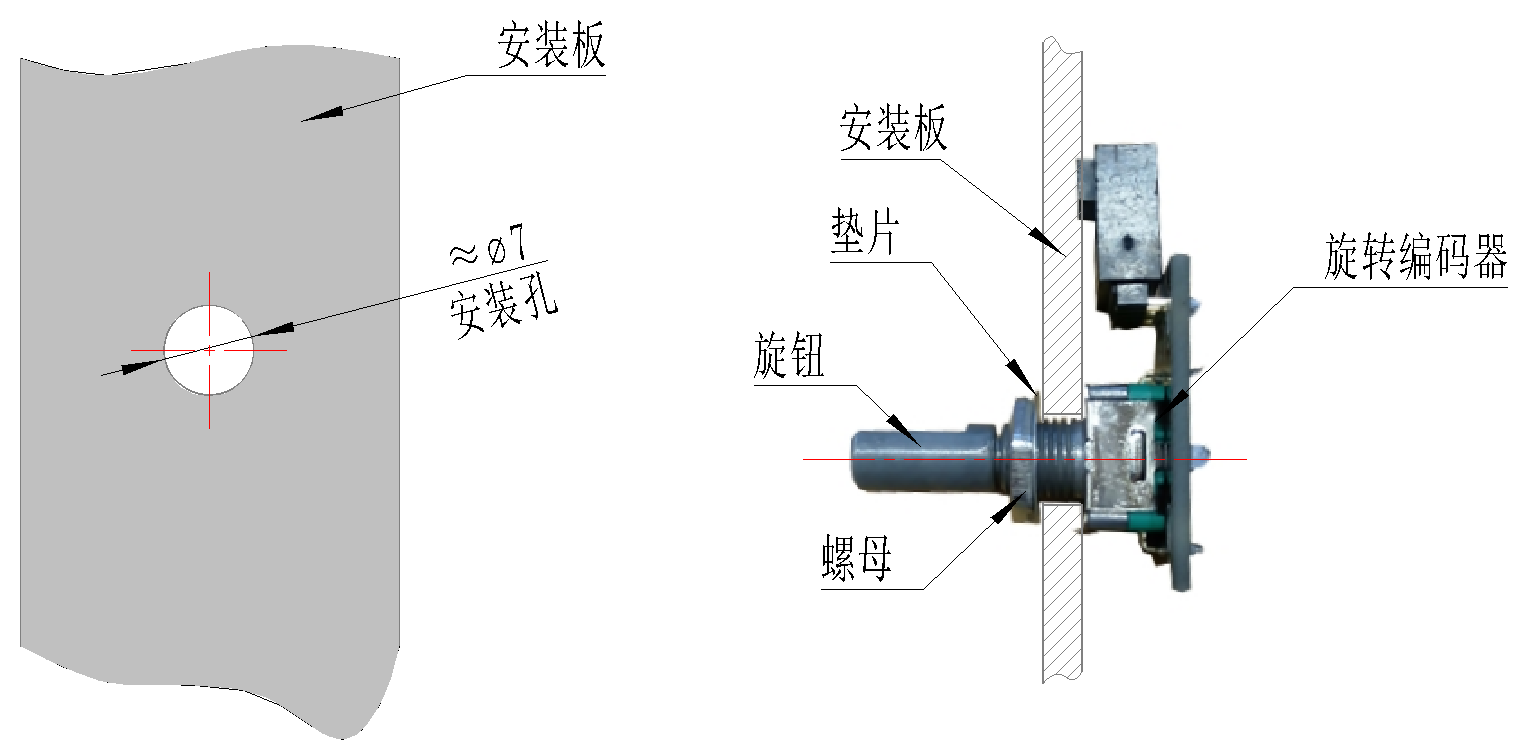

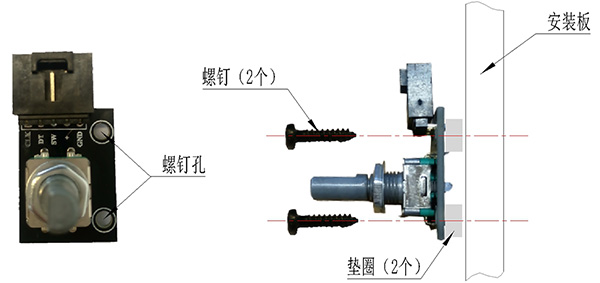

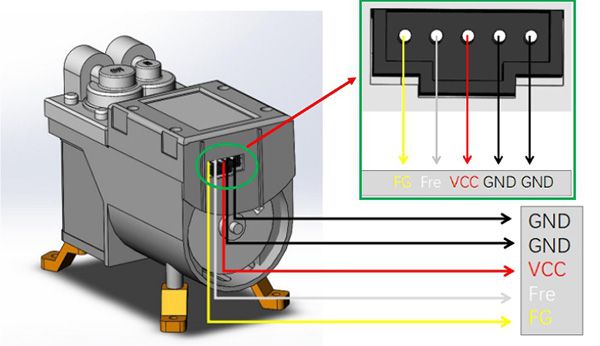

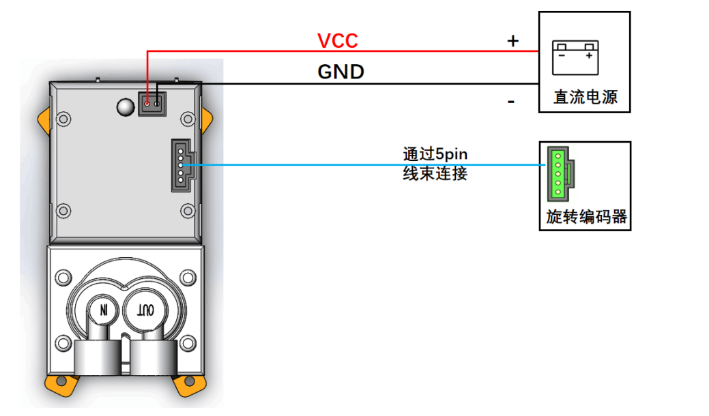

(3)功能不同，可細分為基礎型(J)、旋鈕調速型(X)、頻率調速型(H)、ding配型(D)；
簡化版-基礎型(JJ)、標準版-旋鈕調速型(BX)、標準版-頻率調速型(BH)、品質版-旋鈕調速型(PX)、品質版頻率調速型(PH)、品質版-ding配型(PD)。
①型號中帶有后綴“B”的，可定做耐腐蝕材質(隔膜/單向閥材質：FKM(氟橡膠))；
②無后綴的，默認為：隔膜/單向閥材質：EPDM。
(5)【實例】(訂購時，請一定注明流量、版本后綴！)：

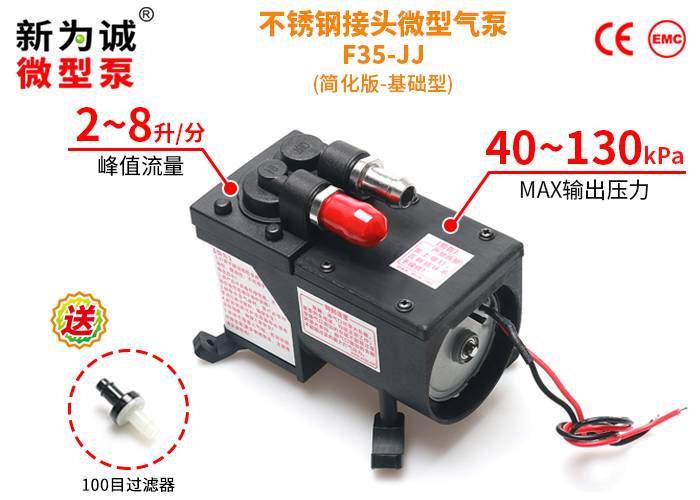

①F35H-JJ-24V，意為F35系列氣泵中，高壓力、簡化版-基礎型，DC 24V供電；
②F35S-PD-24V，意為F35系列氣泵中，小流量、品質版-ding配型，DC 24V供電，品質MAX高，功能MAX齊全產品。

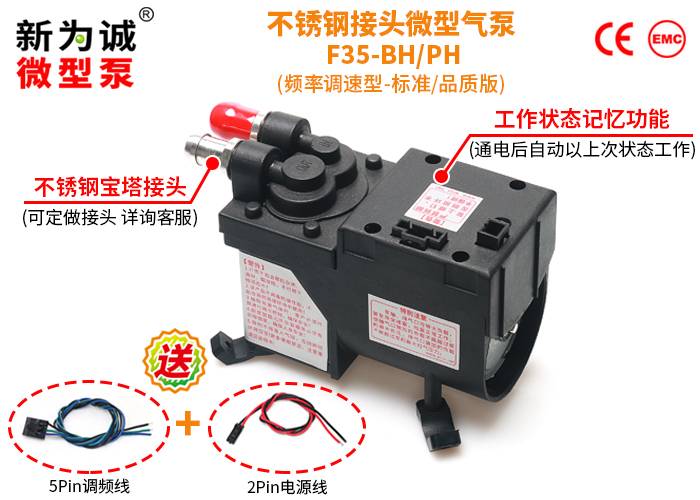

③F35LB-BH-24V，意為F35系列氣泵中，大流量，定做隔膜/單向閥材質為FKM(氟橡膠)，標準版-頻率調速型，DC 24V供電；
3、如無特別說明，技術參數均是在25℃、標準大氣壓101kPa的條件下的測定值；
4、表中參數是在電機MAX轉速時測得。當轉速變化時，壓力/真空度基本不變；
5、表中參數均在標配接口下測得，若選配其他類型接口，參數可能會發生小幅改變；
6、表中峰值流量特指用是指用去掉了針型閥的玻璃轉子流量計測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因原理等原因會導致較大誤差(這不是微型泵的問題)。

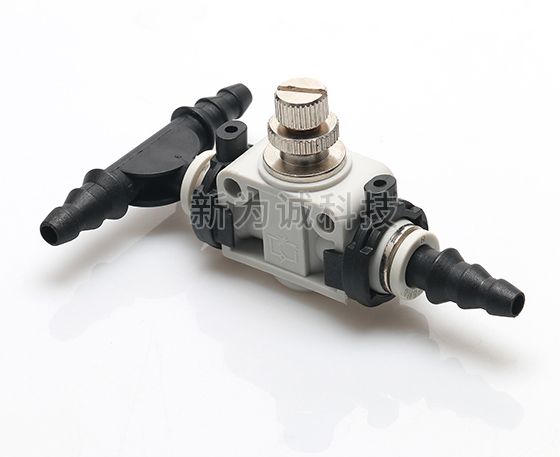

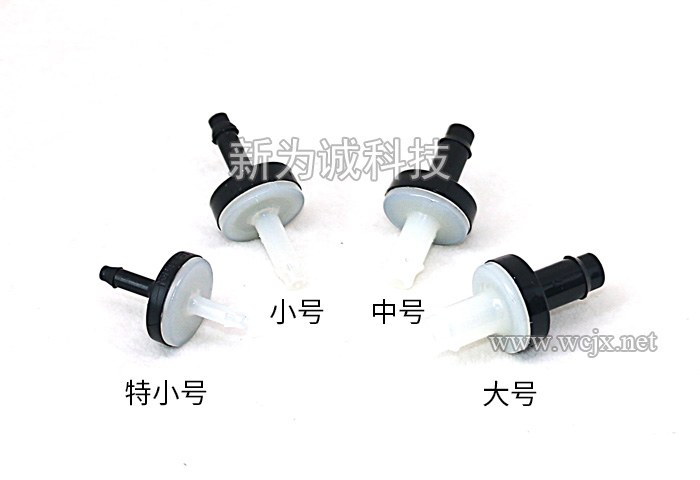

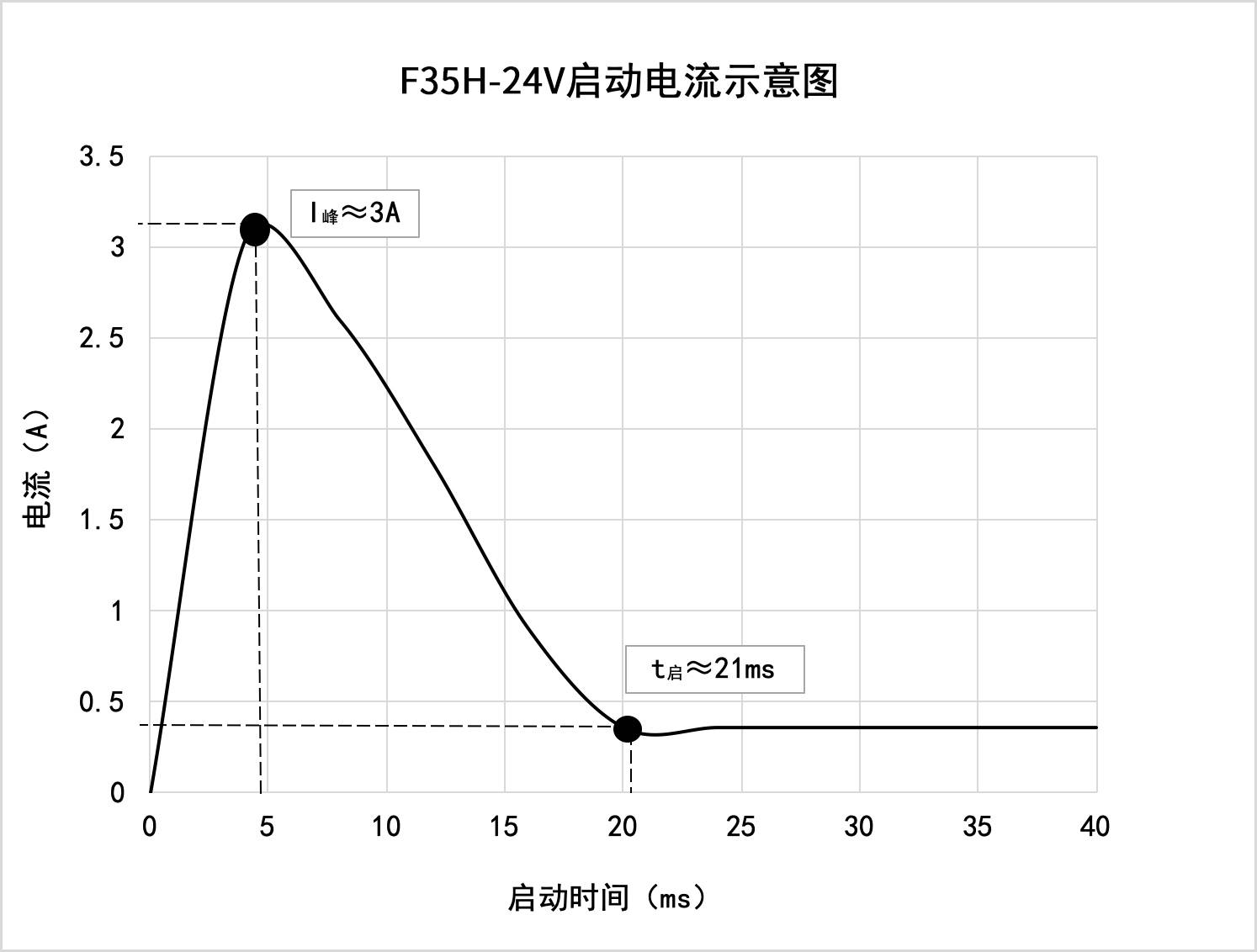

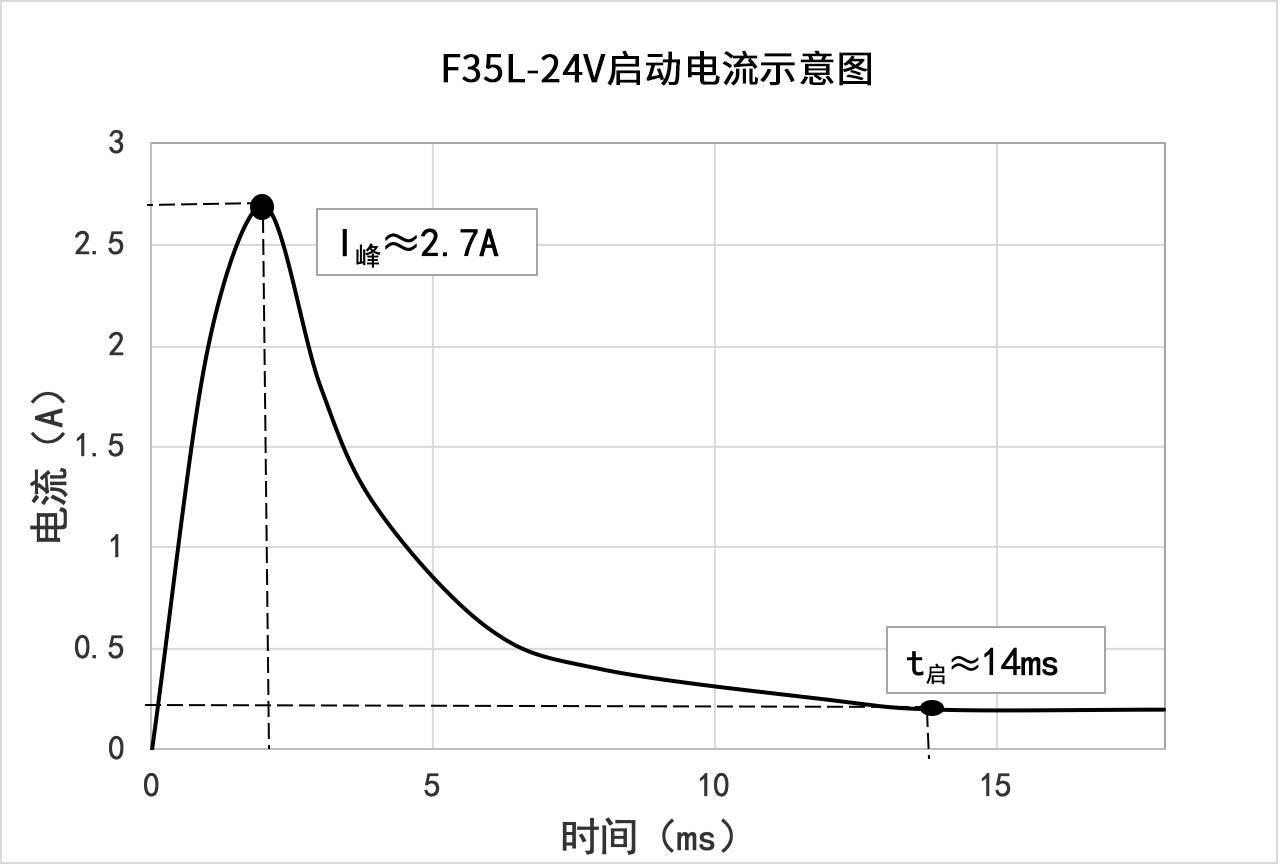

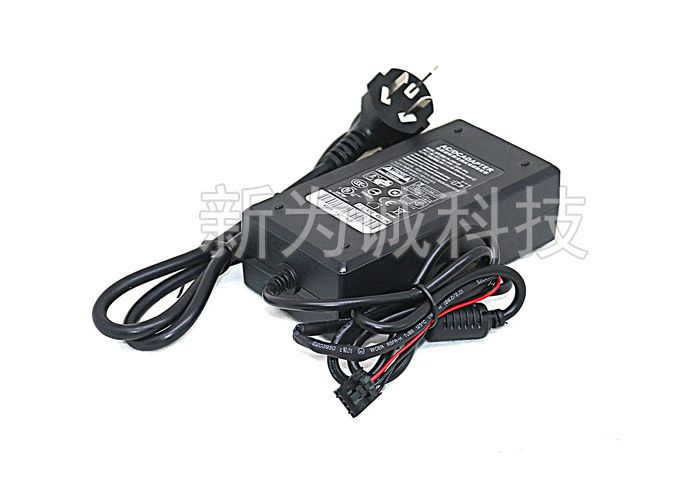

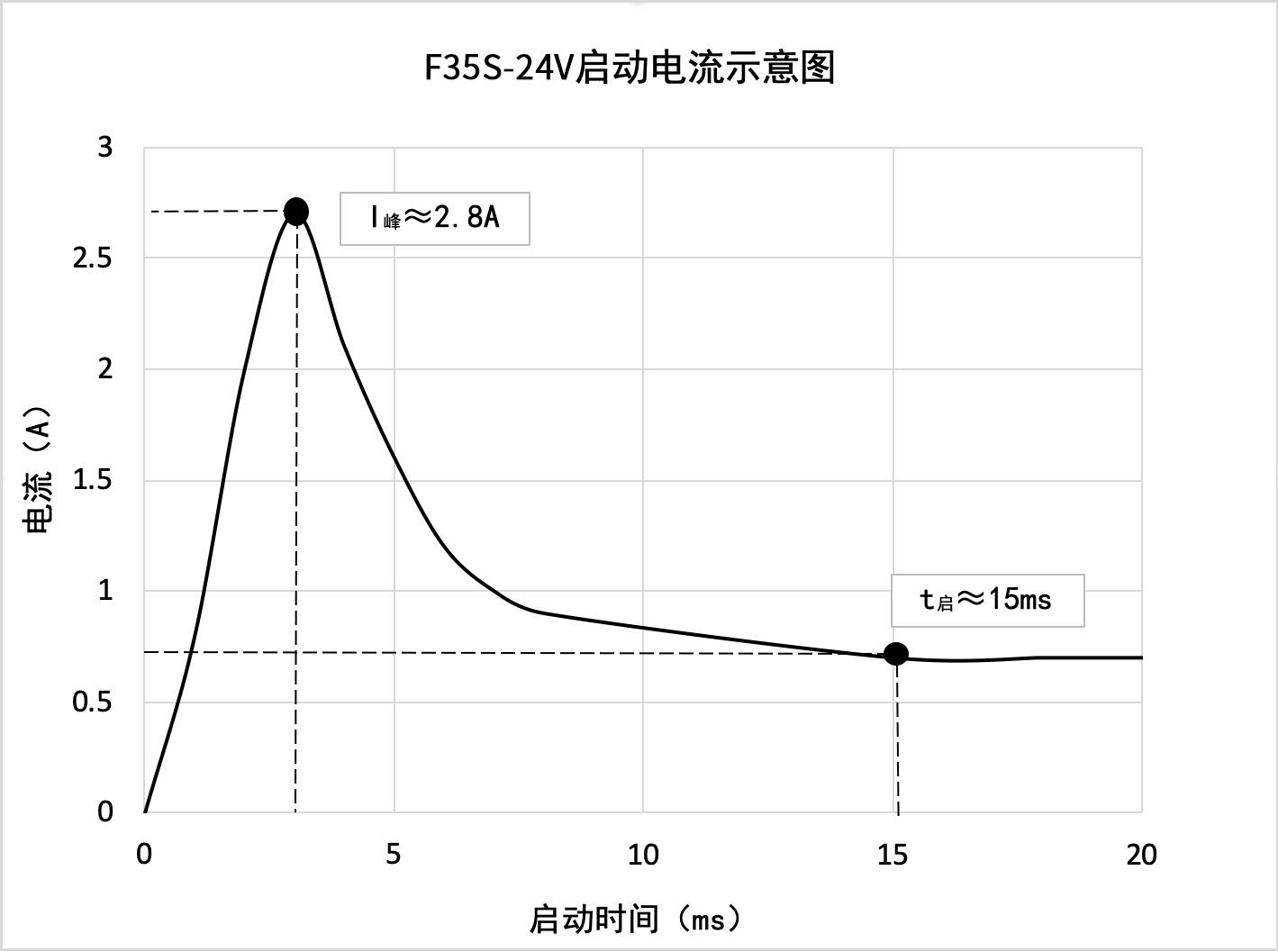

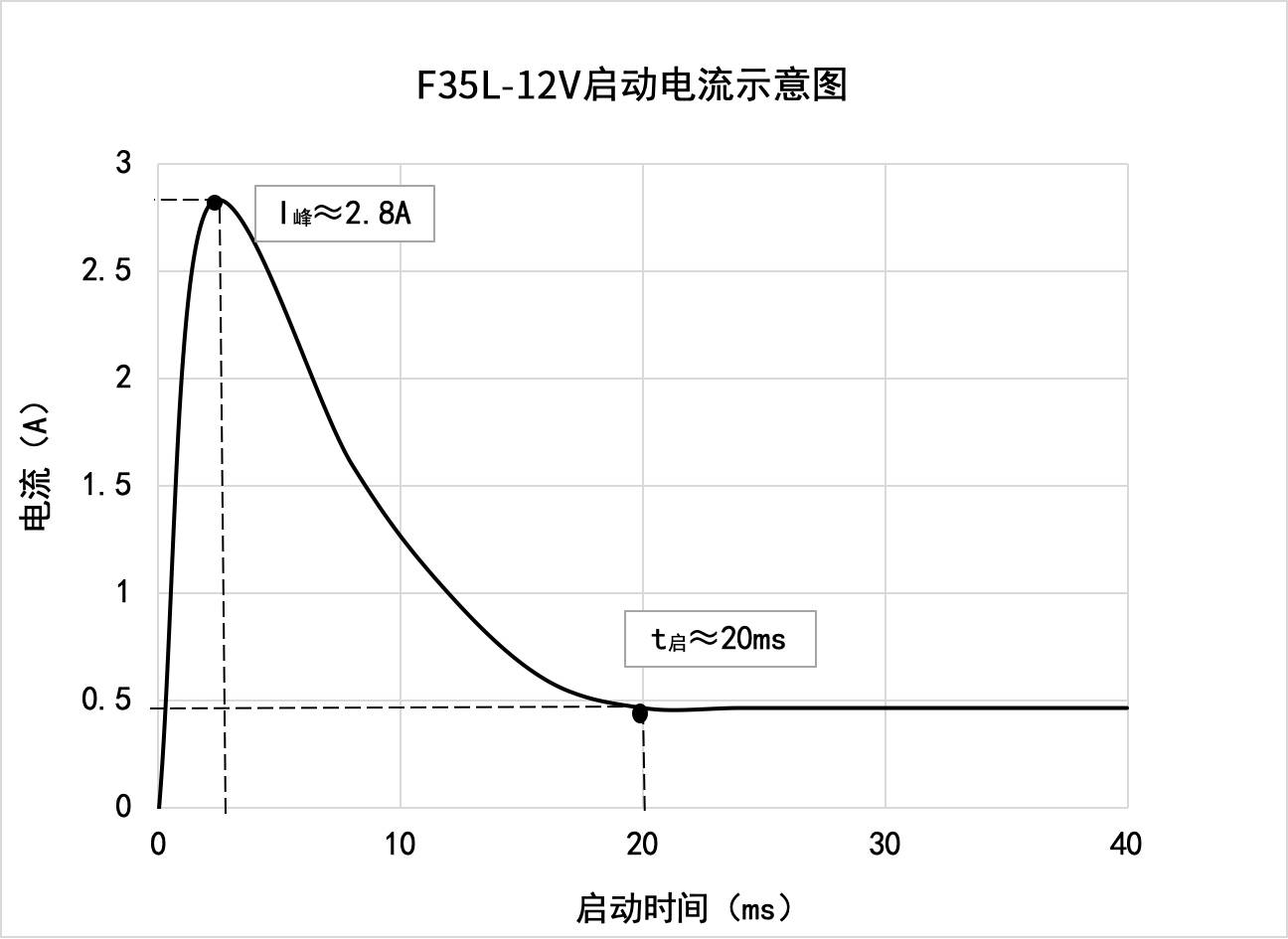

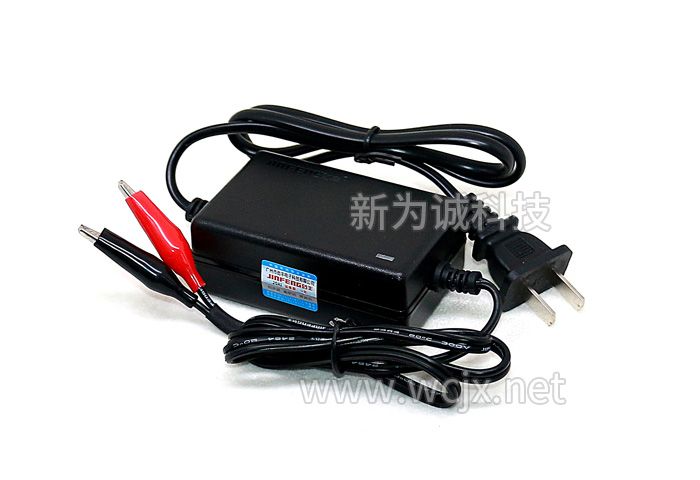

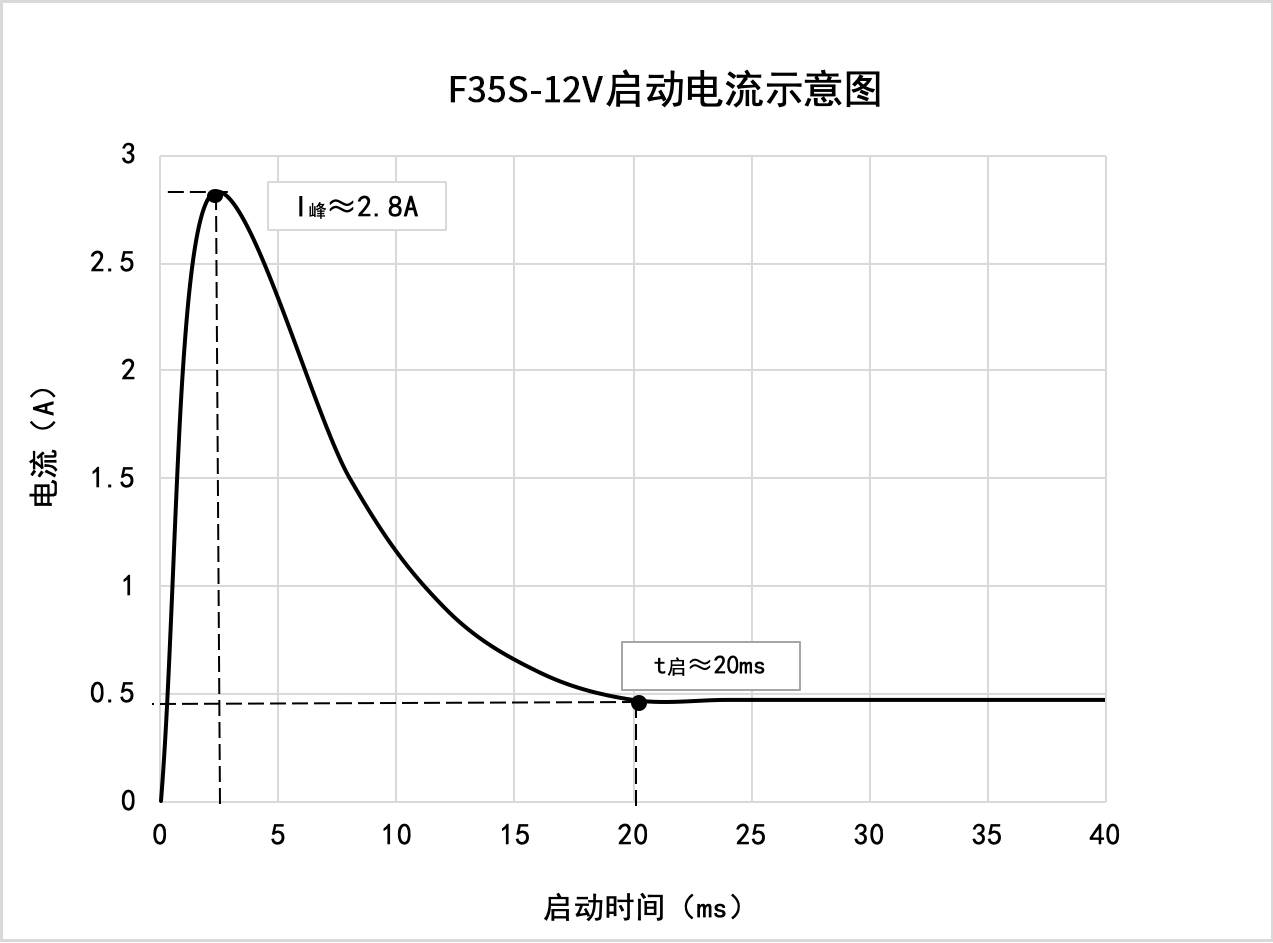

(1)簡化版：因啟動電流較大，為保證泵的正常運轉，客戶自配直流穩壓電源時，電流應該超過1.5A，如24V2A以上的開關直流電源(過載能力要強)，建議選配新為誠專門定做開關直流穩壓電源JF-24V1.5A，點此查看。

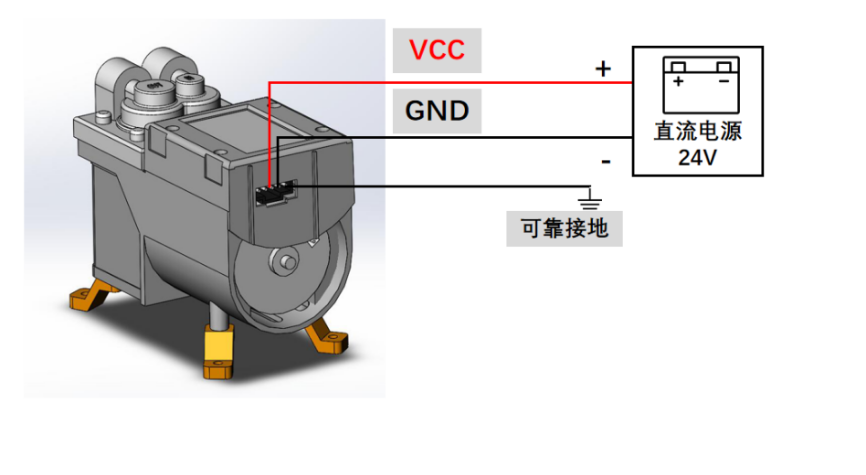

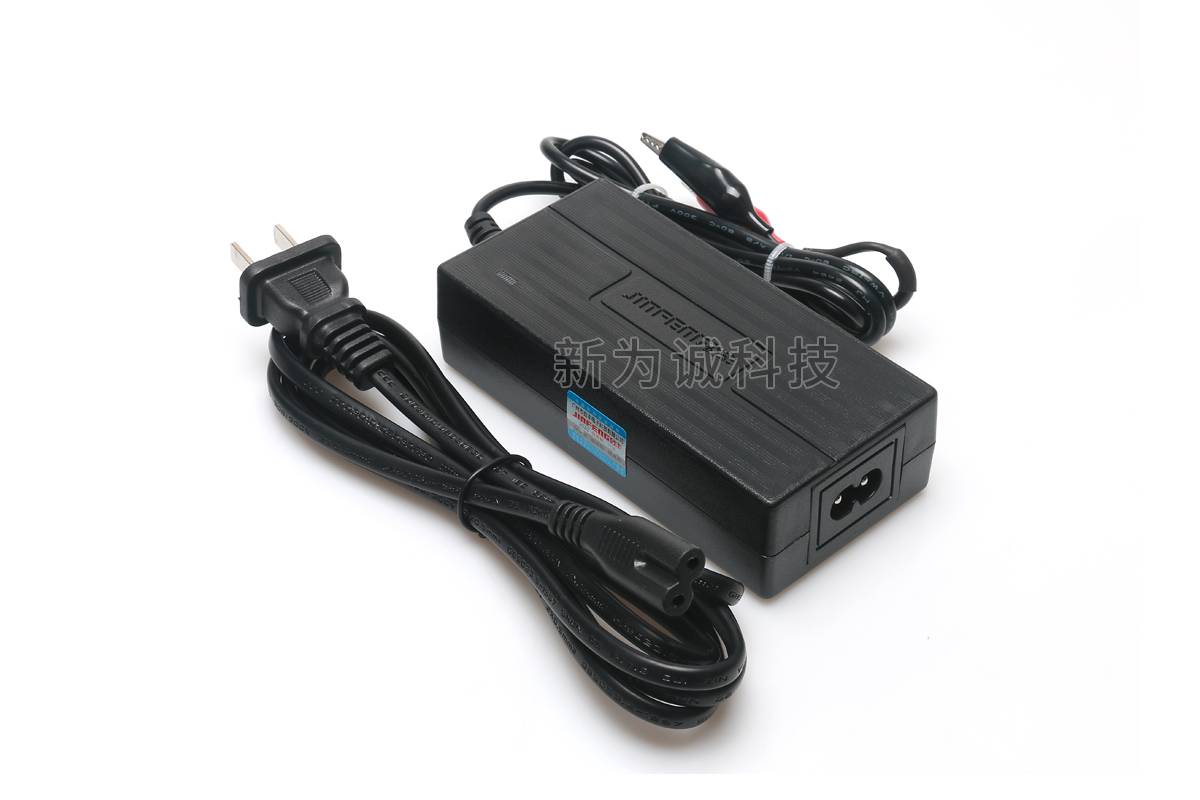

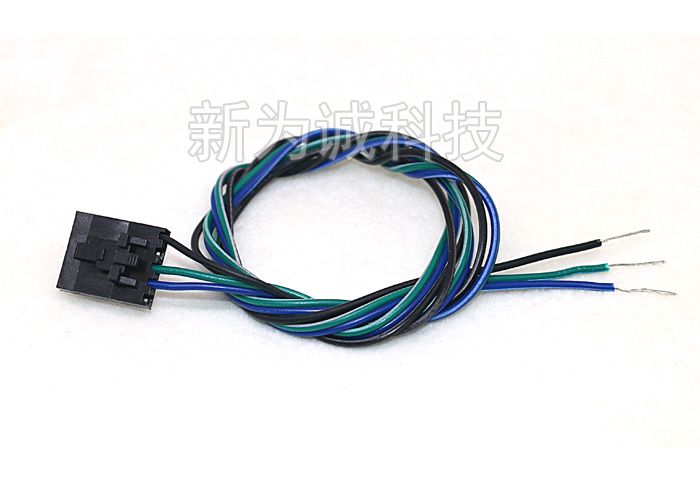

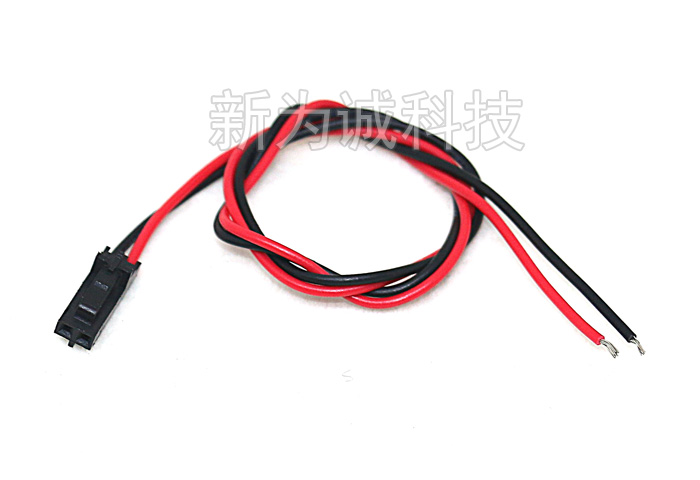

(2)標準版、品質版非液晶屏型號：因內部有精密控制電路用于旋鈕調速或頻率調速，對直流穩壓電源本身的各項指標有一定要求，如需要有可靠穩壓功能；過載能力、過流保護較大的開關直流穩壓電源，故建議客戶自配直流穩壓電源時，電流應多留余量，超過3A，如24V4A以上的開關直流電源(過載能力要強)，且必須帶有地線可靠接地，否則可能因電源自身干擾過大造成泵無法正常工作(注意，這并不是泵的質量問題)！建議選配新為誠專門定做開關直流穩壓電源JF-24V3A。

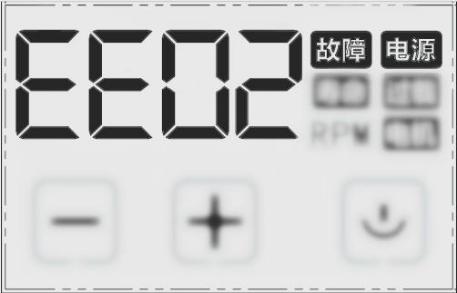

(3)品質版ding配型：因配有液晶觸控屏，對直流穩壓電源本身的各項指標如較低干擾、過載能力強等要求很高，否則易造成工作失靈等故障，故工作在“不調速或觸摸屏調速模式”時，建議一定要采用我司專門定做的，通過各項嚴苛指標檢驗的開關直流穩壓電源24V1A(目前推廣期，新為誠電源免費贈送中，后期收費)！且需保證穩壓電源交流端應可靠接地(比如交流插線板必須可靠接地，不能虛接懸空；插線板上不能接有干擾源、優先插入房屋墻壁插座等......)，否則觸摸屏可能因干擾失靈(工作在“頻率調速模式”時，需客戶自行按以上原則配備直流電源)......

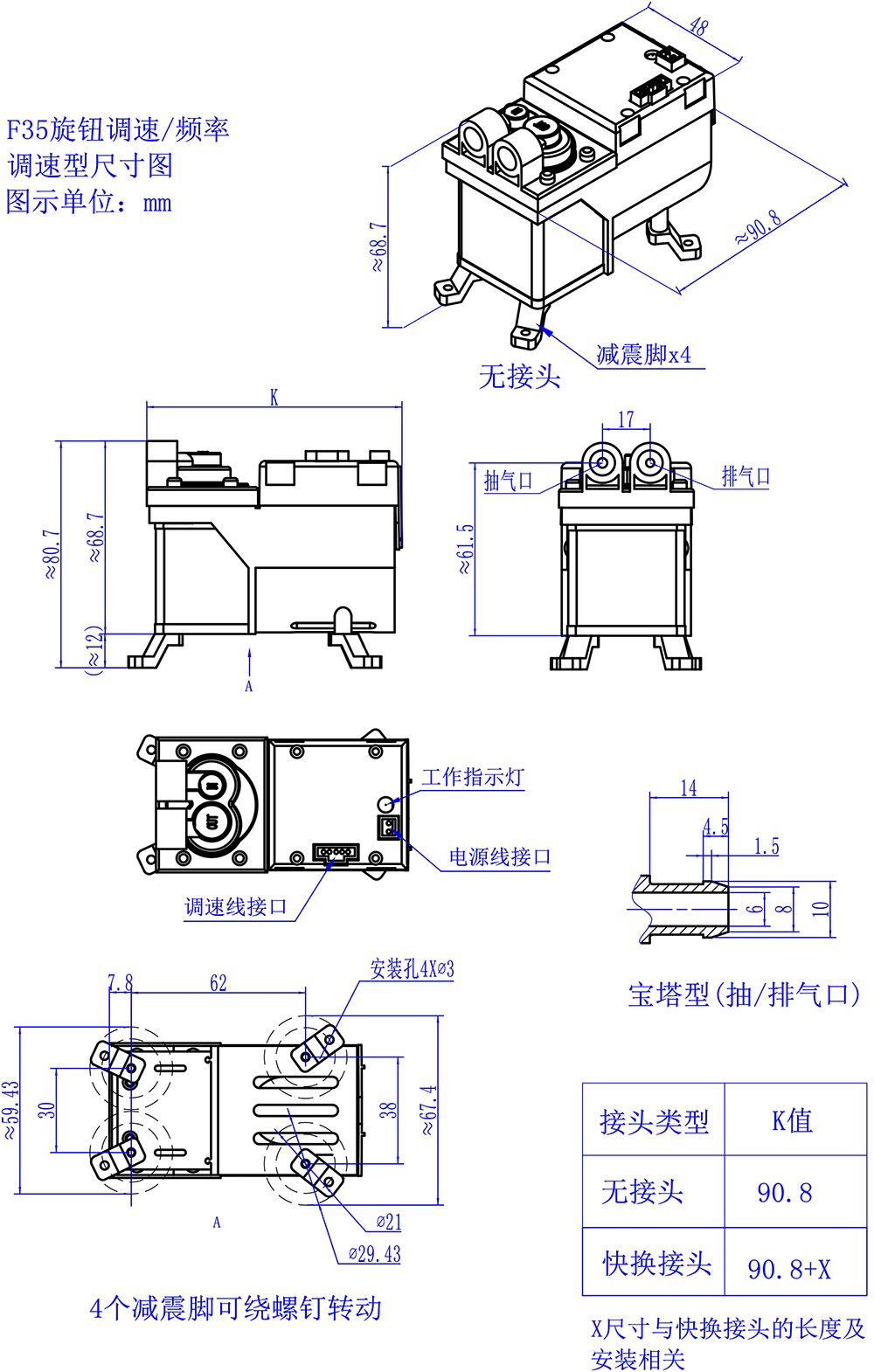

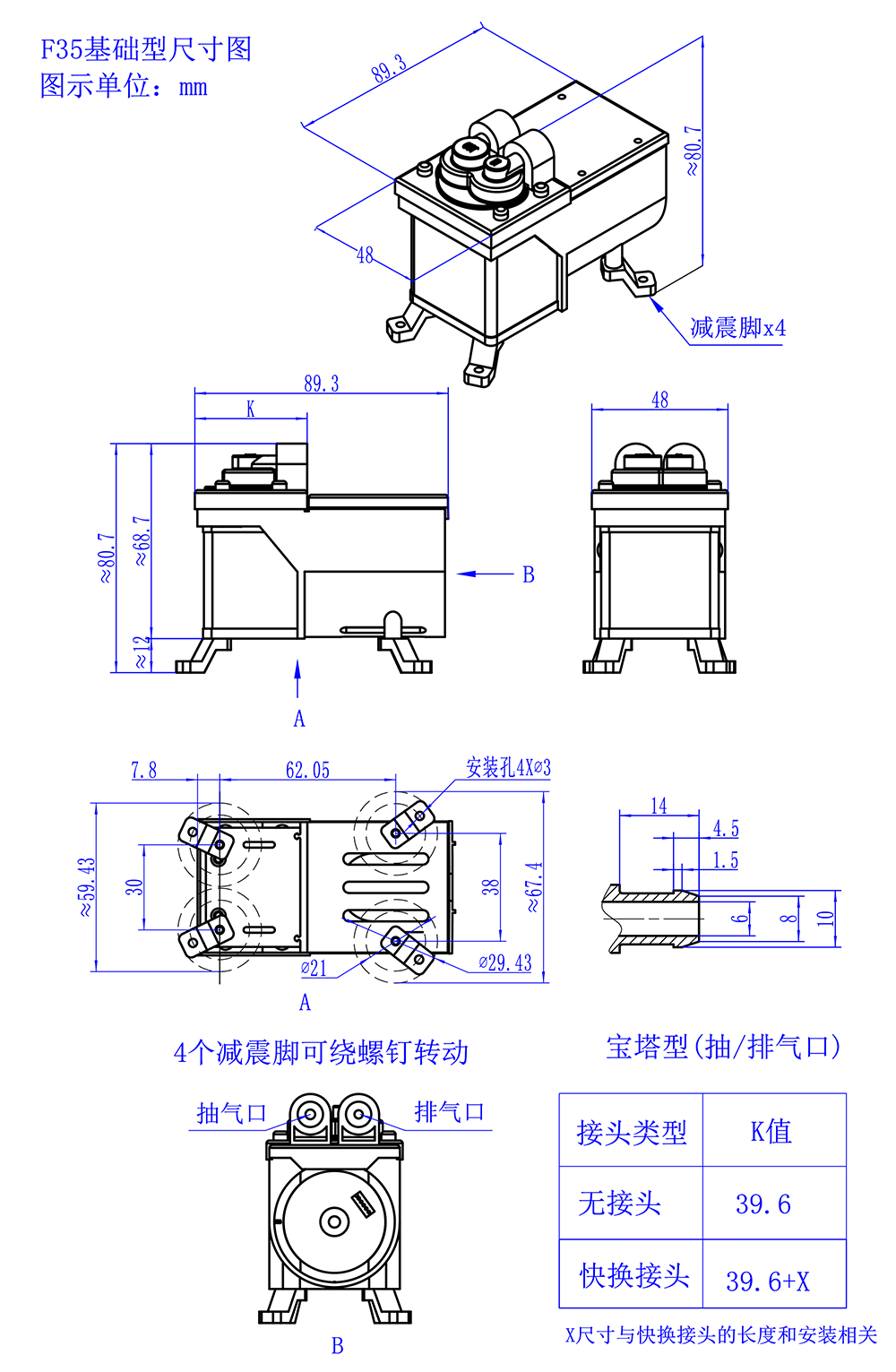

(1)泵體積(長x寬x高，單位mm)：默認接頭為“不銹鋼”寶塔；
基礎型：89.3×48×80.7(含減震腳)；旋鈕/頻率調速型、ding配型：≈90.8×48×68.7(含減震腳，不含接頭長度)；
(2)抽、排氣嘴尺寸：?6(內孔)×?10(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)；材質：不銹鋼。
(3)建議接管：?7×?13硅膠管；泵重量：簡化版約280克；其他版本約300克；
(4)抽排氣嘴有指示：in、out；使用前必須將抽排氣嘴上蓋的紅色防塵帽取下，才能通電讓泵啟動。
可靠性壽命說明
型號 | 壽命值（小時） | 簡化版 | 標準版 | 品質版 |
F35H | 滿載壽命 | 1200 | 3500 | / |
空載壽命 | 8000 | 12000 | / |
電機壽命 | 10000 | 15000 | / |
F35S F35L | 滿載壽命 | 5000 | 8000 | 12000 |
空載壽命 | 8000 | 12000 | 18000 |
電機壽命 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況：封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX壓力工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣孔直通大氣，使泵工作在常壓下24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
工況
(1)該系列泵簡化版的工作環境溫度：0℃ ～ 40 ℃(無結露)；
(2)標準版與品質版的工作環境溫度：0℃ ～ 50 ℃(無結露)；
(3)工作環境相對濕度：≤90% ；泵不宜在室外日曬，應在清潔、通風的環境中工作。
泵抽氣的介質溫度為0℃～50℃，所抽取的氣體允許富含水汽，但不能含有固體顆粒、油份、雜質、腐蝕性等。
該系列產品按可承受的介質氣體溫度分為常溫介質型(簡稱“常溫型”)和高溫介質型(簡稱“高溫型”)兩種。未特別注明的為常溫型。
對介質溫度有特殊要求的客戶，可定做高溫型，但僅品質版可定做高溫型！訂購品質版高溫型產品需特別標明，如F35L-PD-24V(品質版-ding配型+高溫環境型)
類 別 | 允許的介質氣體溫度范圍 | 注 意 事 項 |
常溫介質型 （簡化版、標準版、品質版） | 0～50℃ | 禁止介質氣體中含有冰粒等固體顆粒 |
高溫介質型（品質版） | 0～100℃ |
選型注意
1、負載：泵的抽氣口、排氣口均可帶大負載，甚至完全堵塞，均屬正常工作；但是，抽氣口施加的負載不能超過泵的MAX真空度(MAX負壓)，排氣口施加的負載不能超過泵的MAX打氣壓力(MAX正壓)。
2、泵抽、排氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！
3、強烈建議高壓微型氣泵F35H，在MAX輸出壓力下“間歇”工作，長時間連續工作在MAX輸出壓力下，“可能”會影響產品壽命！由此引起的故障將無法免費質保，敬請知曉！其他F35型號可以長期連續運轉，均屬正常。

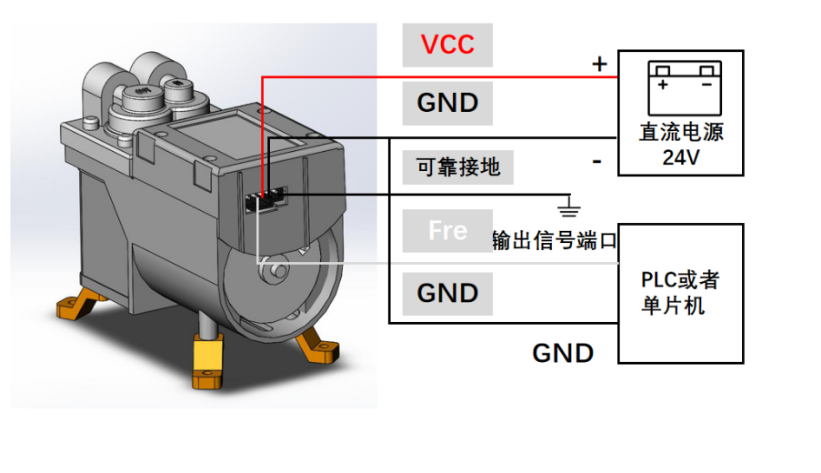

4、內置精密控制電路，需配套品質開關電源或直流穩壓電源使用！該系列泵若未使用新為誠配套電源時，可能對泵運行造成干擾，在電源端引出地線可靠接地，有助于提高運行可靠性！

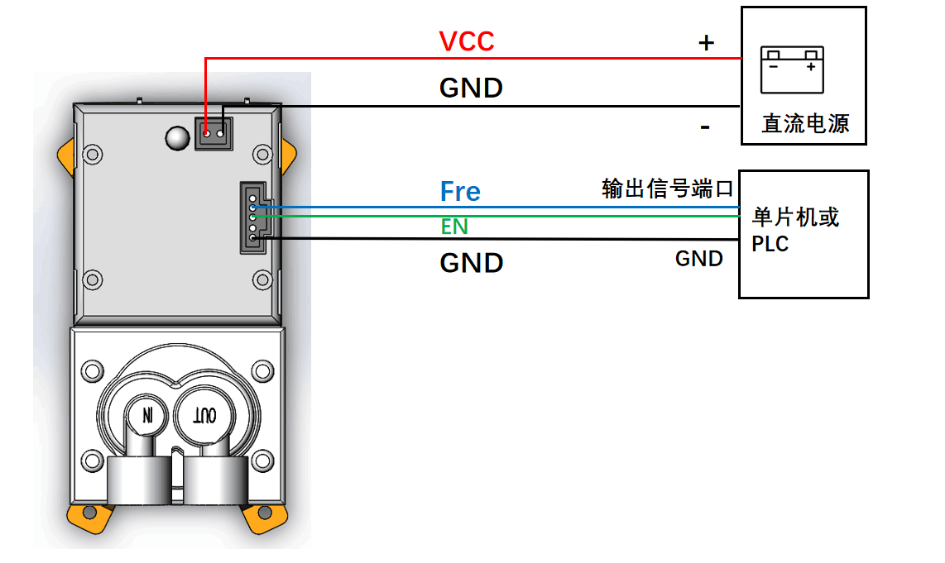

5、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接使用該無刷微型氣泵。本身就屬于低電磁干擾產品，其低干擾性能還要優于有刷電機定做的低電磁干擾型號。
6、真空度值越小抽吸能力越強，詳見微型真空泵常識。
參數曲線

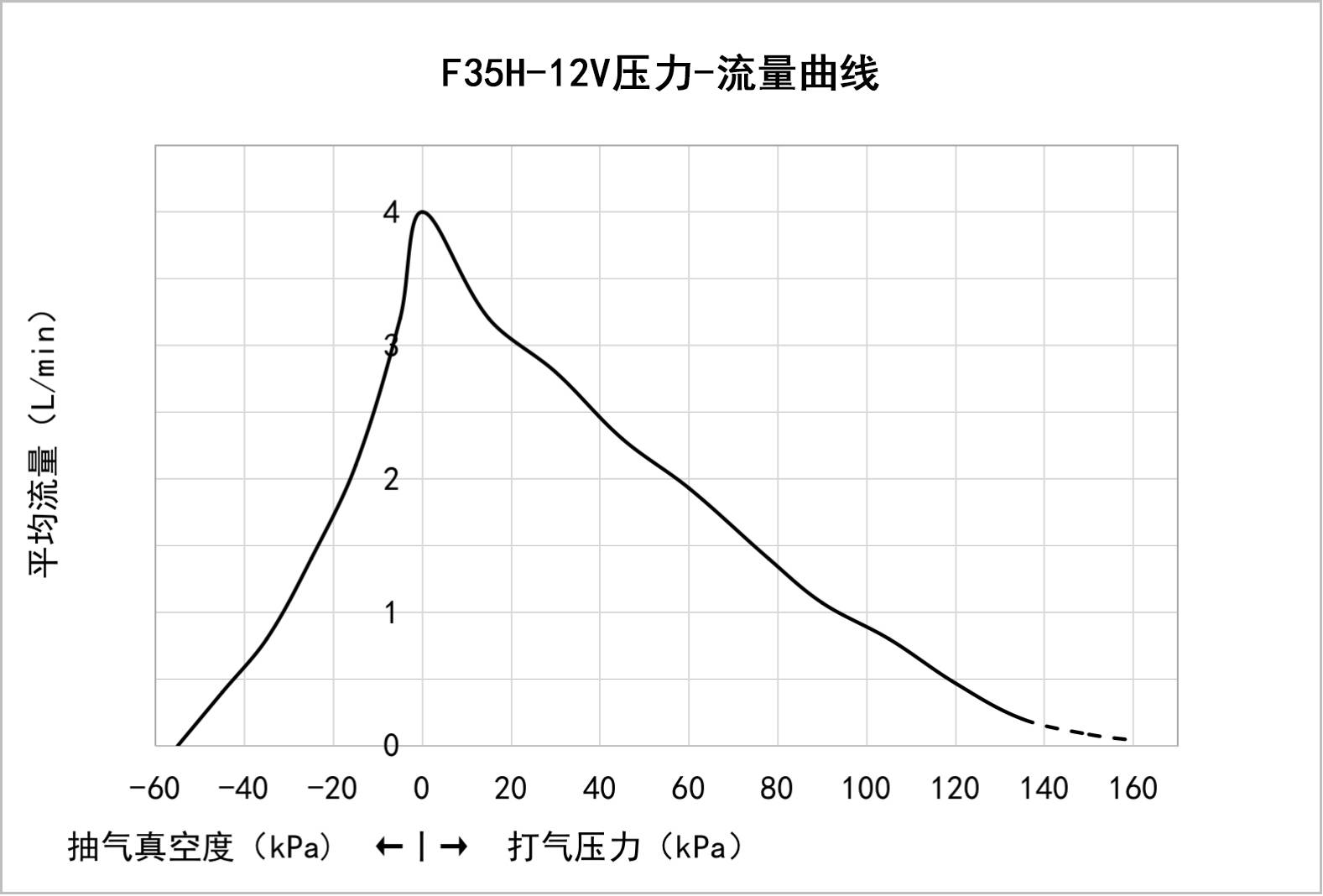

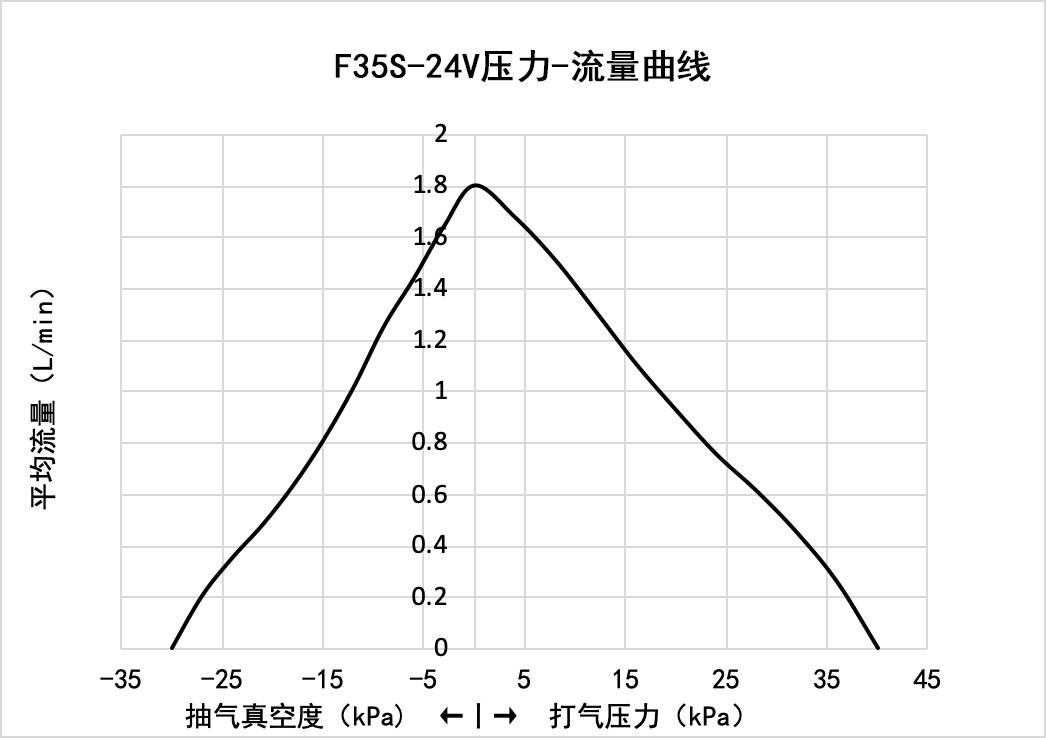

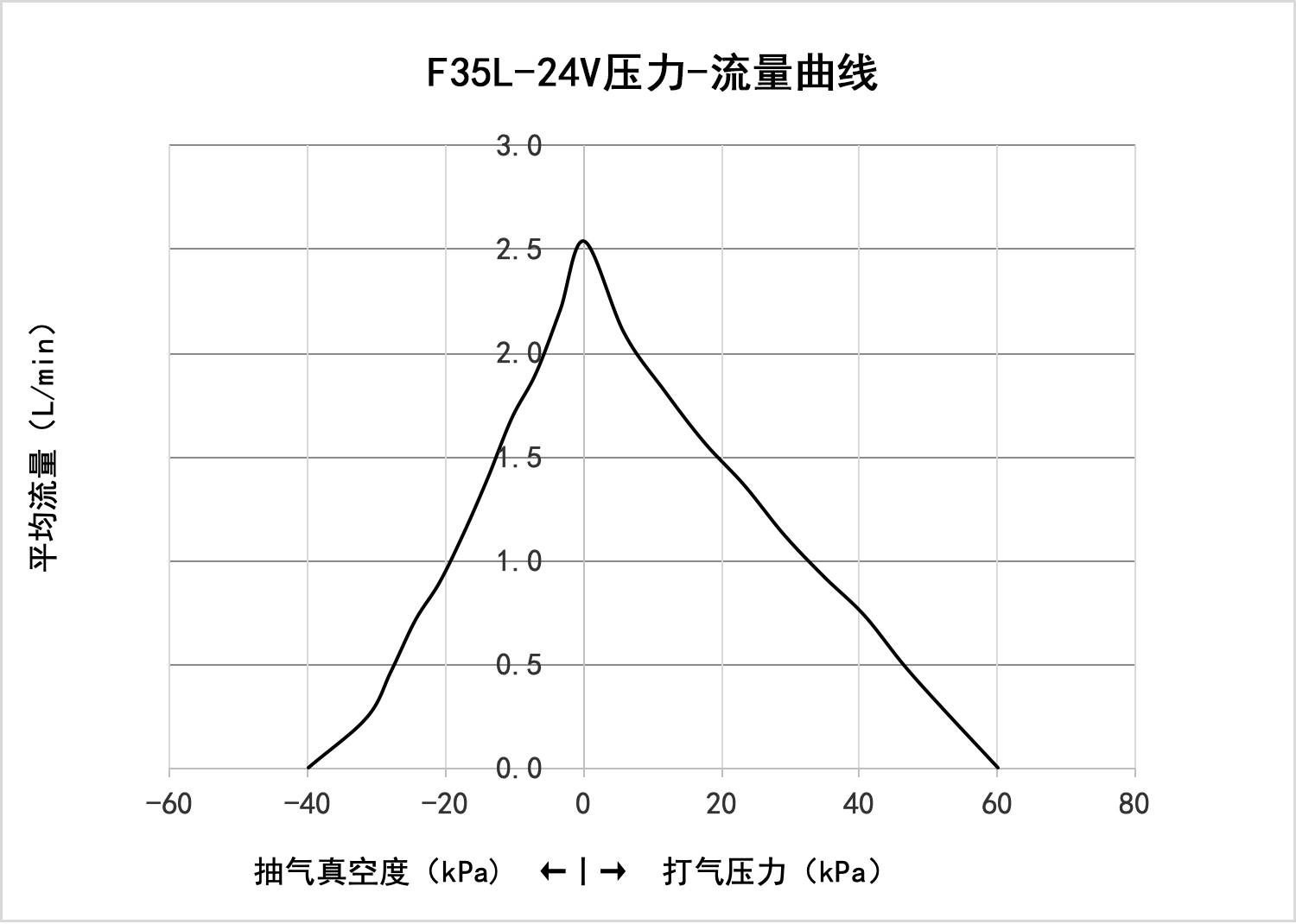

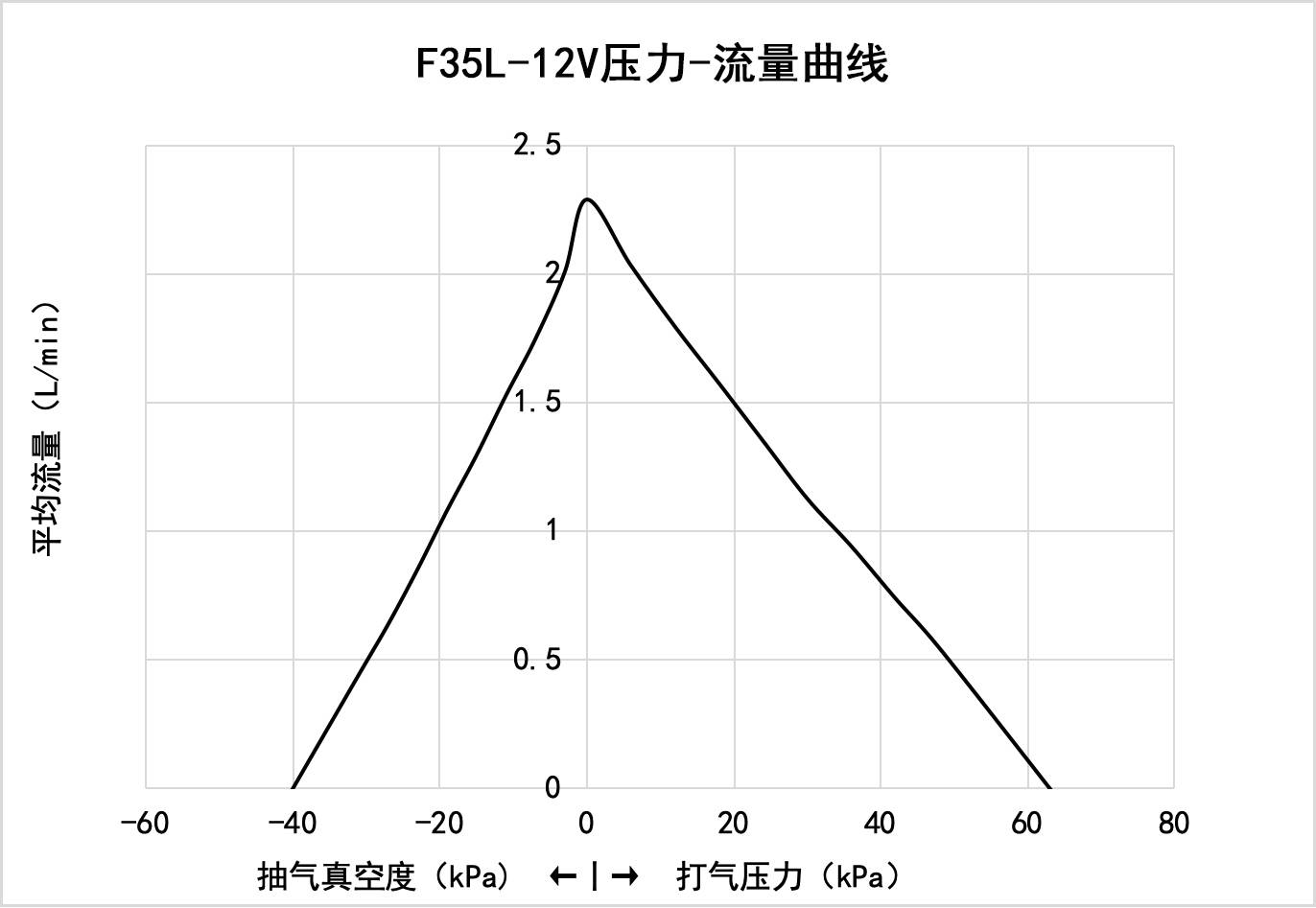

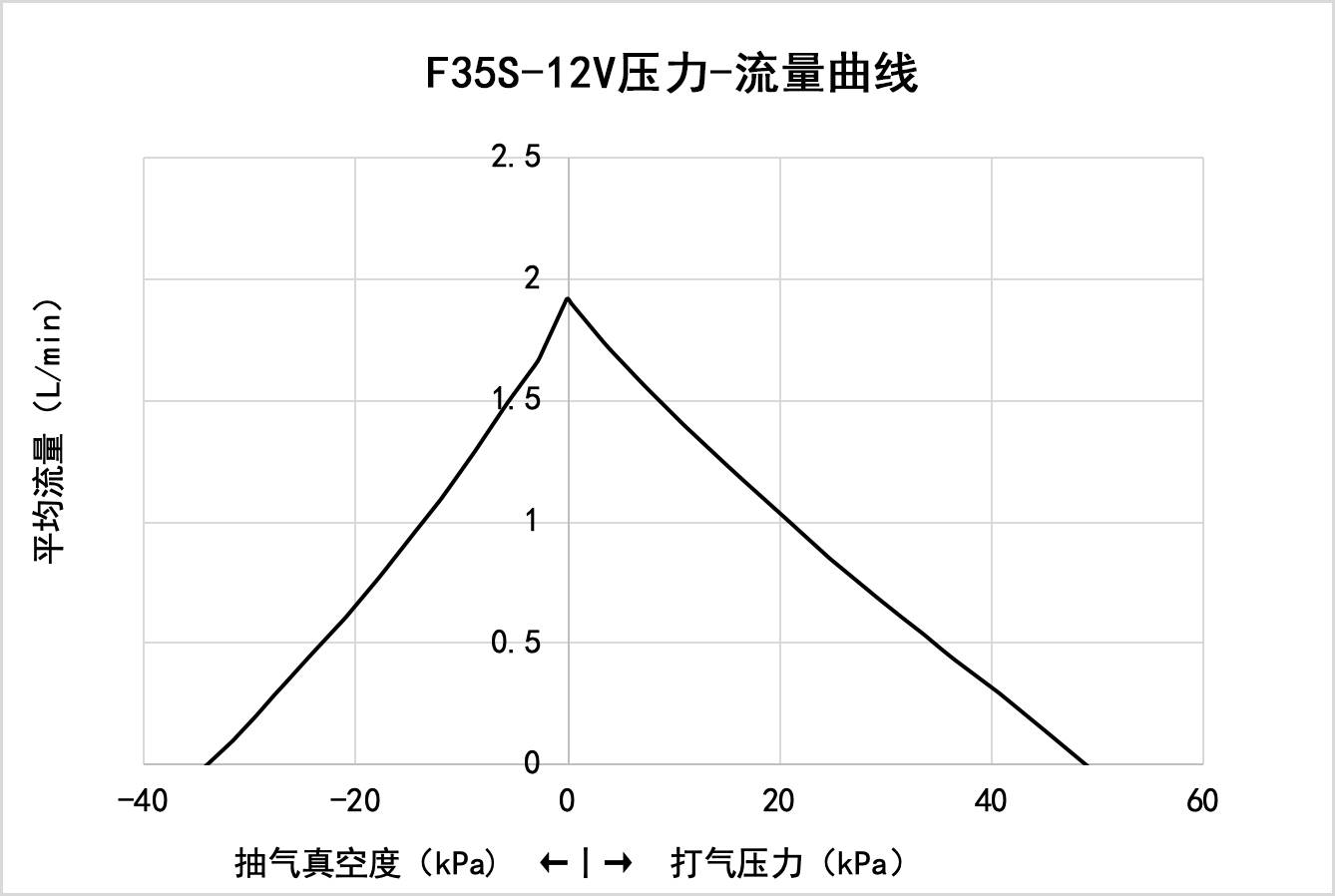

壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。
1、曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減；
2、本曲線數值僅供參考，不作產品驗收依據；
3、建議高壓微型氣泵F35H，在MAX輸出壓力下“間歇”工作，長時間連續工作在MAX輸出壓力下，“可能”會影響產品壽命！由此引起的故障將無法免費質保，敬請知曉！其他F35型號可以長期連續運轉，均屬正常。
4、F35H輸出壓力可達150kPa。壽命是在出口壓力用調節閥調至130kPa測得，輸出壓力大于130kPa時，壽命將縮短。
