關鍵參數
型號 | 額定 電壓 (V DC) | 負載 電流 (A) | 功率 | 流量(L/min) | MAX相對 真空度 (kPa) | MAX輸出 壓力 (kPa) | 可抽取 介質溫度 (℃) |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
FSG1109S8 | 12 | ≤0.9 | ≤10.8 | ≥9 | ≥5.5 | ≥-70 | ≤110 | ≤250 |
24 | ≤0.7 | ≤16.8 |

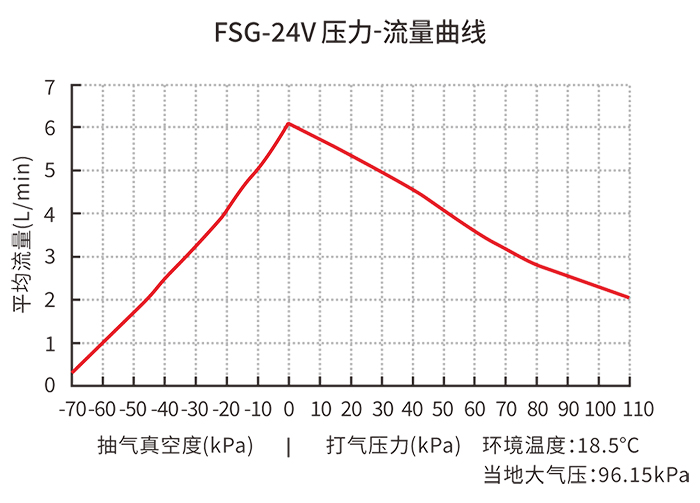

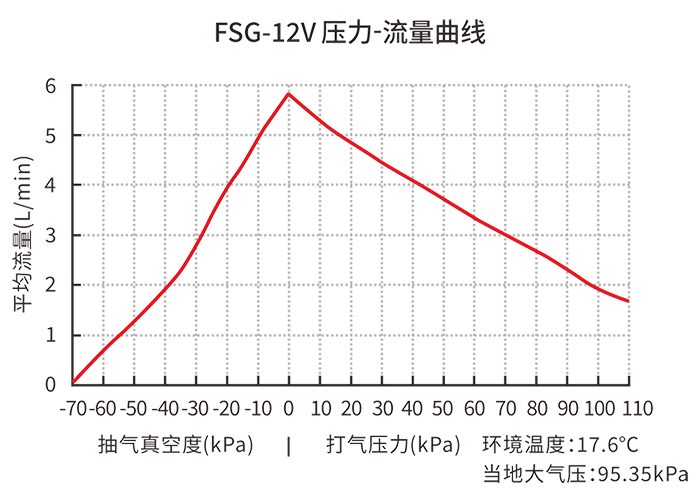

對比:標準大氣壓 | 0 | 0 | |
1、所有規格均使用直流電源。所需直流穩壓電源為選配件,客戶需自行配備,或也可從我公司購買定做好的電源。
2、輸入電壓要求:12V±10%,24V±5%;電壓變化會影響電流、流量大小,壓力基本不變。

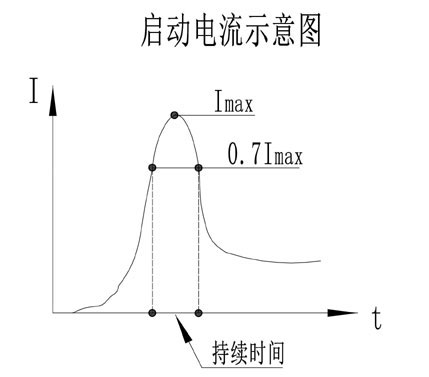

3、該系列微型泵啟動電流較大,為保證泵的正常運轉,建議所配直流穩壓電源“過流保護電流”:
1)FSG1109S8-12V應超過4.5A,例如 12V6A以上;
2)FSG1109S8-24V應超過3A,例如 24V4A以上;

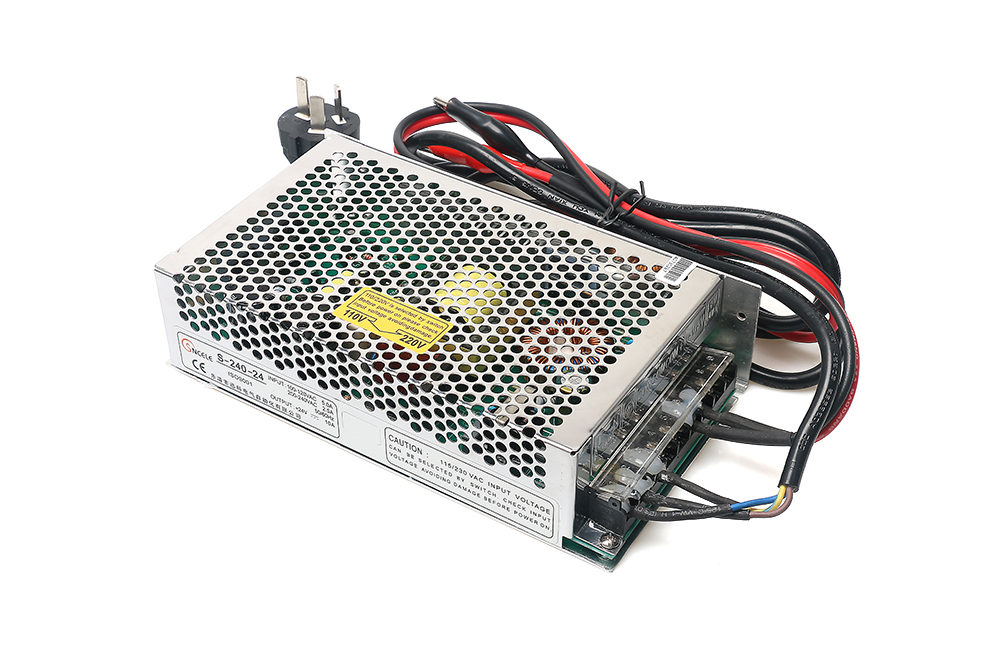

客戶配備的開關直流電源(過載能力要強);否則可能造成泵無法啟動甚至燒毀(注意,此類故障不屬于正常質保范圍)!強烈推薦我司專門定做的12V12A/24V10A電源。
4、型號、版本及代號說明:
1)型號說明:

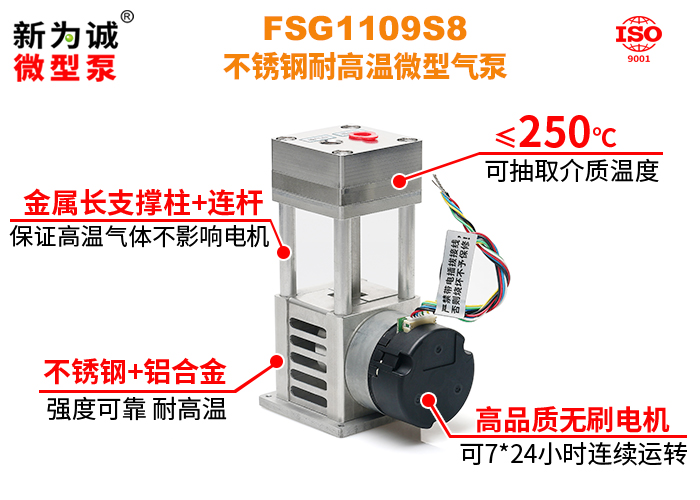

(1)F—抽打兩用氣泵、S—不銹鋼、G—高溫;
(2)110—110kPa級別正壓、9—峰值流量9LPM級別
(3)S8—Rp1/8圓柱內螺紋(對應接R1 1/8圓錐外螺紋);
2)版本:目前FSG系列僅推出了“標準版”;
3)調速及反饋:FSG系列有PWM調速、FG反饋功能;
4)實例:FSG1109S8-24V,代表:耐高溫不銹鋼抽打兩用微型氣泵,無刷電機,DC 24V供電,標準版,PWM調速及FG轉速反饋;
5、如無特別說明,技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品,可以聯系定做。
6、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值,平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準);通常不建議使用質量流量計進行測量(若一定要用,建議:至低需要每10ms采樣1次,也即每秒采樣100次,否則可能因采樣頻率過低等原因,造成較大誤差(這不是微型泵的問題))。

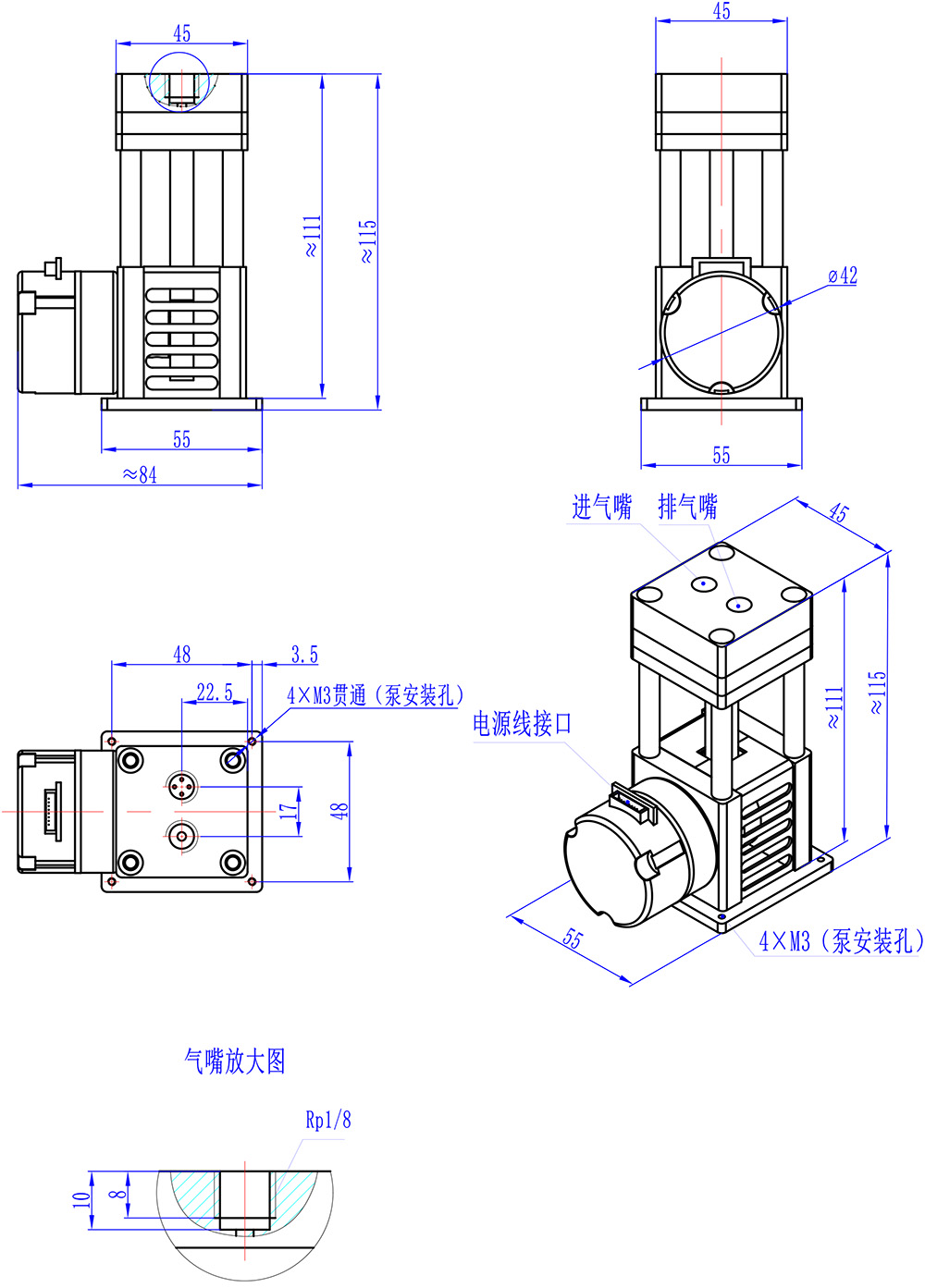

(1)泵體積(長x寬x高,單位mm):84×55×115(24V無減震腳)、79.5×55×115(12V無減震腳);
(2)抽、排氣嘴規格:Rp1/8圓柱內螺紋(抽排氣嘴一樣,螺紋深度8mm);
(3)建議接管:R1 1/8圓錐外螺紋硬管;重量:約630克。
(4)抽、排氣嘴有IN、OUT指示,蓋有防塵帽,使用前請取下。
選型注意
1、泵的抽氣口、排氣口均可帶大負載;但是,抽氣口施加的負載不能超過泵的MAX真空度(MAX負壓),排氣口施加的負載不能超過泵的MAX打氣壓力(MAX正壓)。
2、特別注意:FSG允許的安全壓力≤110kPa(帶正壓重啟必須<110kPa)!即FSG使用中,受排氣口負載或系統阻尼等影響,可能會產生超過110kPa的高壓!所以,對密閉容器或管路系統加壓時,強烈建議加配安全閥或泄壓裝置,保證氣路安全!否則可能導致故障隱患或微型泵損壞,失去正常質保!
3、關于低電磁干擾型:如果系統配有精密電路(如單片機等)控制微型泵的運行,可直接選用本品,本身就屬于低電磁干擾產品。
4、真空度值越小抽吸能力越強,詳見微型真空泵常識。
5、如無特別說明,在20℃、標準大氣壓下的峰值流量,我們?nèi)亢?jiǎn)稱“流量”。
