微型兩用氣泵 FGV系列

產品優勢

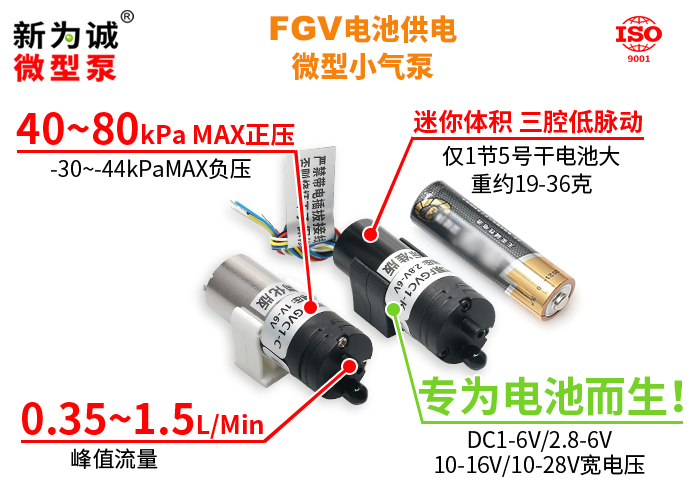

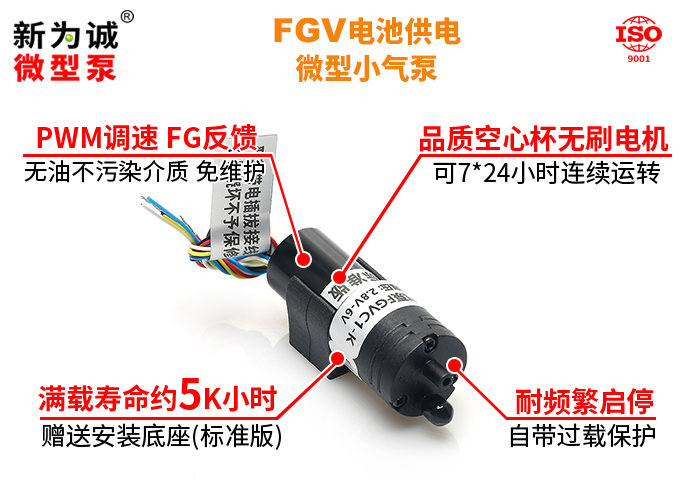

微型氣泵FGV系列產品實物圖

微型氣泵FGV-K無刷空心杯標準版產品實物圖

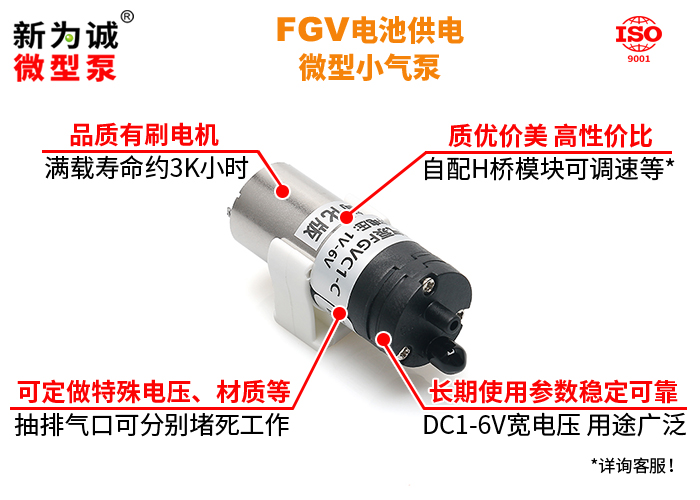

微型氣泵FGV-C有刷簡化版產品實物圖

微型氣泵FGV-K無刷空心杯品質版產品實物圖

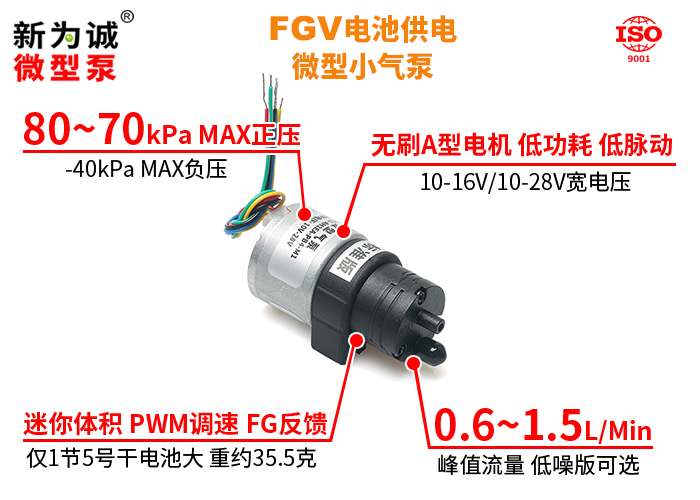

微型氣泵FGV-A無刷標準版產品實物圖

鋰電池微型小氣泵FGV

1.新為誠鋰電池微型小氣泵FGV，“專為電池而生”！不論是野外使用zui廣的鋰電池(3.7V)、方便買到的干電池(1.5V)、常用低成本鎳氫可充電電池(1.2V)、12V/24V蓄電池都能輕松駕馭！
2.新為誠電池微型氣泵FGV，較寬工作電壓可選：DC1-6V/2.8-6V/10-16V/10-28V，有專業的“電壓-流量曲線”、“正負壓-功耗-流量曲線”數據供參考！其他非標品、材質等，還可定做，詳詢新為誠客服......
3.鋰電池微型氣泵FGV，既保證可頻繁啟停，又可長期連續運轉(7*24小時連續運轉)，還保證了很低的工作電流(低至幾十mA)，不足同類產品的一半！非常適合“電池驅動”的低能耗場合，如手持設備野外采樣、分析等；
4.鋰電池微型氣泵FGV，僅1節5號干電池大，重19-25克，卻罕見地采用“三腔泵”及低功耗設計，可滿足大部分對流量脈動(平穩性)、功耗、體積有嚴格要求的場景或用戶需求！
5.FGV三腔體設計、氣流脈動低特性，在降低測量成本、提升方便性上有較大優勢：
1)客戶用低成本的“浮子流量計”，就可測到非常接近真實值的數據；
2)若用流量傳感器，穩定的流量得到結果也更準確；
3)目前其他迷你微型氣泵，往往都是單腔泵，準確測量流量的難度大、成本高、誤差大！要想得到較為準確的流量測試結果，往往需配備高成本的“高采樣頻率質量流量計”或“皂膜流量計”......
6.鋰電池微型氣泵FGV，在長時間工作后，參數仍然保持穩定而不下降，且壽命遠超同類產品，價格也非常親民：
1)采用品質有刷電機，壽命約2K小時，非僅幾十、幾百小時的廉價產品可比，質優價美！客戶選配帶有對應功能的H橋驅動保護模塊后，有刷電機版還可實現PWM調速、頻繁啟停、堵轉、過流保護了......(詳詢客服)！
2)FGV無刷版：品質無刷電機或無刷空心杯電機可選，壽命約5K-12K小時，價格增加不多，壽命卻翻了3倍，性價比很高！還可PWM調速(單片機、PLC等上位機占空比調速)、FG反饋(從反饋信號得知泵的實時轉速，由此可知泵的運行狀態)，方便實現閉環控制，使系統更加智能化；
7.電池微型氣泵FGV，特別是配備空心杯無刷電機版本，對比傳統電機，無鐵芯轉子，消除或減少額外能耗，重量輕效率高，啟動阻力慣性低，電機精度高，適于輕量化、高精度、快速響應場合，如工業機器人、仿生義肢、自動化生產線、數控機床、航天飛行器、無人機、有源植入物、胰島素泵等；
8.無需添加潤滑油或真空泵油維護，屬于微型干式真空泵，無油不污染介質、免維護，小體積......
9.鋰電池微型小氣泵FGV，標準版自帶過載保護，可保護泵不被輕易損壞。
10.允許介質富含水汽；免費贈送尼龍安裝底座或螺栓螺母，安裝方便更牢固，不跑位！
11.抽、排氣端都可帶大負載，甚至堵死也屬于正常工作。

關鍵參數

1、FGV系列標準電壓參數(表1)：

型號	額定電壓（V DC）	負載電流（A）	功率	流量（L/min）		MAX相對真空度（kPa）	MAX輸出壓力（kPa）
型號	額定電壓（V DC）	負載電流（A）	(W)	峰值流量	平均流量	MAX相對真空度（kPa）	MAX輸出壓力（kPa）
FGVN1-AH2EA-PB2 (無刷非空心杯低噪版)	12	≤0.2	≤2.4	≥0.6	≥0.6	≥-40	≥70
FGVN1-AH2EA-PB4 (無刷非空心杯低噪版)	24	≤0.1	≤2.4	≥0.6	≥0.5
FGVC1-AH2EA-PB2	12	≤0.2	≤2.4	≥0.80	≥0.70
FGVC1-AH2EA-PB4	24	≤0.1	≤2.4	≥0.70	≥0.65
FGVC1-AH2EA-PB2-M1	12	≤0.2	≤2.4	≥1.5	≥1.35	≥-40	≥80
FGVC1-AH2EA-PB4-M1	24	≤0.1	≤2.4	≥1.5	≥1.35	≥-40	≥80
FGVC1-KH2EA-PB6-M1	6	≤0.3	≤1.8	≥0.80	≥0.8	≥-40	≥70
FGVC1-KH2EA-PB6-M2	6	≤0.3	≤1.8	≥1.0	≥0.95	≥-40	≥70
FGVN1-KH2EA-PB5-M1(無刷空心杯低噪版)	5	≤0.2	≤1.0	≥0.50	≥0.50	≥-40	≥70
FGVN1-KH2EA-PB5-M2 (無刷空心杯低噪版)	5	≤0.3	≤1.5	≥0.80	≥0.70	≥-40	≥70
FGVC1-CH2EA-MJ6	6	≤0.2	≤1.2	≥0.8	≥0.6	≥-30	≥40
FGVN1-CH2EA-MJ5 (有刷低噪版)	5	≤0.3	≤1.5	≥0.35	≥0.30	≥-30	≥40
FGVC1-KM5EL-PP6-M1	6	≤0.3	≤1.8	≥1.0	≥1.0	≥-40	≥70
FGVC1-KM5EL-PP6	6	≤0.3	≤1.8	≥0.8	≥0.8	≥-40	≥70
FGVN1-KM5EL-PP5 (無刷空心杯低噪版)	5	≤0.2	≤1.0	≥0.5	≥0.5	≥-40	≥70
FGVN1-KM5EL-PP5-M1 (無刷空心杯低噪版)	5	≤0.3	≤1.5	≥0.8	≥0.7	≥-40	≥70
對比：標準大氣壓						0	0

★特別說明：本表格參數為正式上市前工程樣機預覽參數，僅供參考，正式參數可能調整；

2、FGV系列允許電壓范圍、啟動電流、噪音(表2)：

型號	額定電壓（V DC）	允許電壓范圍 (V DC)	負載電流（A）	啟動電流（A）	空載噪音 dB(A)	主機重量
FGVN1-AH2EA-PB2 (無刷非空心杯低噪版)	12	10～16V	≤0.2	≤1.0	約45	約37
FGVN1-AH2EA-PB4 (無刷非空心杯低噪版)	24	10～28V	≤0.1	≤0.4	約45	約37
FGVC1-AH2EA-PB2	12	10～16V	≤0.2	≤1.0	約65	約36
FGVC1-AH2EA-PB4	24	10～28V	≤0.1	≤0.4		約36
FGVC1-AH2EA-PB2-M1	12	10～16V	≤0.2	≤1.7		約36
FGVC1-AH2EA-PB4-M1	24	10～28V	≤0.1	≤1.5		約37
FGVC1-KH2EA-PB6-M1	6	2.8～6V	≤0.3	≤0.4		約19
FGVC1-KH2EA-PB6-M2	6		≤0.3	≤0.4		約19
FGVN1-KH2EA-PB5-M1 (無刷空心杯低噪版)	5		≤0.2	≤0.35	約40	約20
FGVN1-KH2EA-PB5-M2 (無刷空心杯低噪版)	5		≤0.3	≤1.5	約65	約33
FGVC1-CH2EA-MJ6	6	1～6V	≤0.2	≤1.5	約65	約25
FGVN1-CH2EA-MJ5(有刷低噪版)	5	1～6V	≤0.3	≤0.8	約50	約26
FGVC1-KM5EL-PP6-M1	6	2.8～6V	≤0.3	≤0.4	約75	約35.5
FGVC1-KM5EL-PP6	6	2.8～6V	≤0.3	≤0.4	約65	約35.5
FGVN1-KM5EL-PP5 (無刷空心杯低噪版)	5		≤0.2	≤0.35	約40	約35.5
FGVN1-KM5EL-PP5-M1 (無刷空心杯低噪版)	5		≤0.3	≤0.4	約50	約35.5

注：

1)特殊電壓下的對應參數(如1.0V/2.8V/3.7V等 DC供電)、材質等可咨詢新為誠客服，或自行查詢“產品參數曲線圖的功耗-流量曲線”；

2)表中“空載噪音”測試方案：距離泵1m，噪音儀正對泵的進排氣口，環境噪音約33.0dB(A)。

【注意】：

1、所有規格均使用直流電源。所需電池或直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的電源。。

2、輸入電壓要求：參見上表2；電壓變化會影響電流、流量、壓力等大小。

3、該系列微型泵對啟動電流有一定要求，為保證泵的正常運轉，建議所配直流穩壓電源(以常見電壓為例)的“過流保護電流”/電池的實際輸出電流：
1)FGVC1-Axxxx-PB4(無刷標準版)應超過0.4A，例如 24V1A以上；
2)FGVC1-Axxxx-PB2(無刷標準版)應超過1.0A，例如 12V2A以上；
3)FGVC1-Kxxxx-PB6-M1/M2(無刷空心杯標準版)應超過0.4A，例如 6V1A以上電池；
4)FGVN1-Kxxxx-PB5(無刷空心杯低噪音標準版)應超過0.4A，例如 5V1A以上；
5)FGVC1-Cxxxx-MJ6(有刷簡化版)應超過1.5A，例如 6V2A以上電池；
6)FGVN1-Cxxxx-MJ5(有刷低噪音簡化版)應超過0.8A，例如 5V1A以上；7)FGVC1-Cxxxx-MJ5-M1(有刷簡化版)應超過0.7A，例如 5V2A以上；8)FGVC1-Cxxxx-MJ5-M2(有刷簡化版)應超過1.5A，例如 5V2A以上；
客戶配備的開關直流電源(過載能力要強)；否則可能造成泵無法啟動甚至燒毀(注意，此類故障不屬于正常質保范圍)！強烈推薦我司專門定做的JF-24V1A/JF-12V2A/JF-5V2A。

4、型號、版本及代號說明：
1)型號說明：
(1)F—抽打兩用氣泵、GV—內部編號；
(2)C-偏重小體積；1-單頭，2-雙頭(未來可能推出)；
(3)C-有刷電機，K-空心杯無刷電機；
(4)H2-接頭：2mm內徑軟管寶塔氣嘴；M5-接頭：M5公制內螺紋接頭；
(5)EA-默認材質：EPDM隔膜、EPDM閥片、EPDM密封、PA泵頭；EL-材質：EPDM隔膜、EPDM閥片、EPDM密封、鋁合金泵頭；
(6)M-電機電壓調速(客自配H橋電路)或不調速；P-PWM調速+FG電機轉速反饋；
(7)J-簡化版，B-標準版，P-品質版；
(8)3-3.7 VDC(默認，常用于野外鋰電池1節供電)、5-5 VDC(室內開關直流電源5V供電)、6-6 VDC(野外干電池4節串聯供電)、1-其他非常見直流電壓(如1.2V、2V、2.8V、4V(野外鎳氫可充電電池1、2、4節供電)、1.5V、3V(野外1、2節干電池供電))；
(9)M-Model(子型號簡寫)： 1-9：前面型號都相同無法區分時才出現，用于區分不同參數(通常數字越大，參數越高)！
2)實例：

(1)FGVC1-AH2EA-PB4，代表：抽打兩用微型氣泵，小體積，品質直流無刷電機，寶塔接頭，默認材質組合；PWM調速或PWM調速+FG轉速反饋；標準版，24VDC供電；
(2)FGVC1-KH2EA-PB6-M2，代表：抽打兩用微型氣泵，小體積，品質直流無刷空心杯電機，寶塔接頭，默認材質組合；PWM調速或PWM調速+FG轉速反饋；標準版，6VDC供電，2個類似型號中，參數更大的型號；
(3)FGVN1-CH2EA-MJ5，代表：抽打兩用微型氣泵，小體積低噪音版，品質直流有刷電機，寶塔接頭，默認材質組合；電壓調速或不調速；簡化版，5VDC供電，也可用3.7V鋰電池供電；

5、如無特別說明，技術參數均是在20℃、標準大氣壓101.325kPa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
6、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值(推薦以平均流量為準)；通常不建議使用質量流量計進行測量(若一定要用，建議：至低需要每10ms采樣1次，也即每秒采樣100次，否則可能因采樣頻率過低等原因，造成較大誤差(這不是微型泵的問題))。

7、【體積、接管】：

1)無刷版FGVC1-A(非空心杯型)：48.5×φ24.4mm(外徑，不含安裝座，不考慮引出線彎折等)；
2)無刷版FGVC1-K+FGVN1-K(空心杯型)：51.5×φ19mm(外徑，不含安裝座，不考慮引出線彎折等)；
3)無刷版FGVC1-KM+FGVN1-KM(空心杯型)：54.5×φ19(外徑，不含安裝座，不考慮引出線彎折等)；

4)有刷版FGVC1-C、FGVN1-C：53.5×φ19mm(外徑，不含安裝座)；
5)有刷版FGVC1-C-M1：41×φ24.4mm(外徑，不含安裝座)；
6)有刷版FGVC1-C-M2：49×φ24.4mm(外徑，不含安裝座)；
7)抽、排氣嘴規格：

H2：內φ2×外φ3.5mm；寶塔直通式；建議接2×4mm硅膠管；

M5：M5內螺紋，建議接M5外螺紋形式的快插接頭；
8)抽、排氣嘴有IN、OUT指示，蓋有防塵帽，使用前請取下。

版本說明

該系列目前有3個版本		簡化版	標準版	品質版
新為誠配置壽命	電機品質	有刷電機★	無刷電機(空心杯) ★★	無刷電機(空心杯) ★★★
	隔膜性能	★★	★★★	★★★★
	軸承性能	★★	★★★	★★★★
	滿載壽命	＞2000小時*	＞5000小時*	＞7000小時*
	空載壽命	＞3000小時*	＞7000小時*	＞10000小時*
	電機壽命	＞5000小時*	＞9000小時*	＞12000小時*
新為誠性能	噪音	不做要求	不做要求	不做要求
	電磁干擾	★	★★★	★★★★
	環境溫度	0～40℃	0～50℃	0～50℃
	電壓調速功能	× (但客可自配H橋模塊，實現PWM調速、頻繁啟停、堵轉、過流，詳詢客服)	×	×
	PWM調速功能	×	√	√
	FG轉速反饋信號	×	√	√
	過載保護	×	√	√
	過熱保護	×	×	×
	保修	1年	1年	2年

注：
1.★越多，代表此項性能越好；以上對比不代表某種產品不好，供客戶根據需要選擇適宜的版本，特此說明!
2.產品壽命測試說明：
(1)滿載壽命測試工況：額定電壓下，封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX正壓工況下24小時不停機連續運轉；
(2)空載壽命測試工況：額定電壓下，泵抽氣口、排氣口直通大氣，使泵工作在常壓下，24小時不停機連續運轉；
(3)電機壽命測試工況：額定電壓下，在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
(4)特別注意：對電池供電的微型泵來說，其他電壓下的壽命值，因受到電池種類、結構、容量、質量等諸多因素影響，無法一一給出，只能提供如下理論值供參考，不作為驗收標準：電壓低于5V越多的，上述壽命應越長，反之壽命越短(前提：電池有充放電保護下)！

(5)壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
(6)*代表設計樣機參數，正式產品壽命正在測試中；
(7)實驗數據來源：新為誠公司、原材料供應商實驗室。

3.特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：
雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

工況

1、環境：工作環境溫度為0℃～50℃。工作環境的相對濕度≤90%，無結露；泵不宜在室外日曬，應在清潔、通風、無腐蝕的環境中工作。

2、介質：輸送介質氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。
允許介質溫度為：0℃～50℃ (但禁止介質中含有冰粒等固體顆粒)！

選型注意

1、泵的抽氣口、排氣口均可帶大負載，甚至完全堵塞，均屬正常工作。但施加的負載負壓或正壓必須≤對應的MAX負壓或MAX輸出壓力(正壓)。

2、關于低電磁干擾型：如果系統配有精密電路(如單片機等)控制微型泵的運行，可直接選用該系列無刷電機版本，本身就屬于低電磁干擾產品。

3、真空度值越小抽吸能力越強，詳見微型真空泵常識。

4、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們?nèi)亢喎Q“流量”。

產品材質

介質接觸到的材料：增強尼龍、EPDM橡膠。如介質特殊，請根據接觸材料自行判斷泵對輸送介質的耐受性。

過濾

當泵工作一段時間后，輸送介質中含有的固體雜質會積累在泵腔內部，破壞泵的氣密性，使流量和真空度下降，在泵入口一定要配過濾器。實踐表明，一般我們認為很清潔的氣體中仍然含有粉塵雜質，也需要過濾，確保泵內部的精密氣密性元件正常工作。過濾器使用一段時間后，因附著了雜質而阻力增大，使系統的流量和真空度明顯下降，應立即更換過濾器。過濾器的壽命視介質的清潔程度而定。

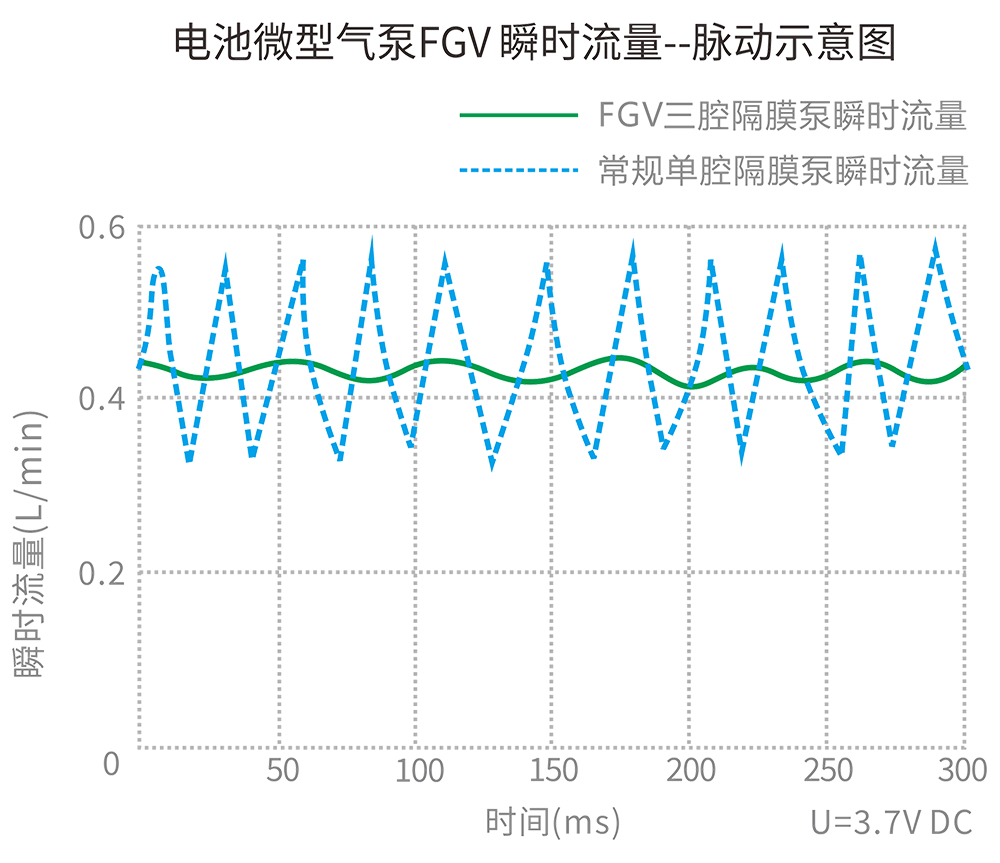

低脈動曲線圖

參數曲線圖

1、電壓-流量曲線

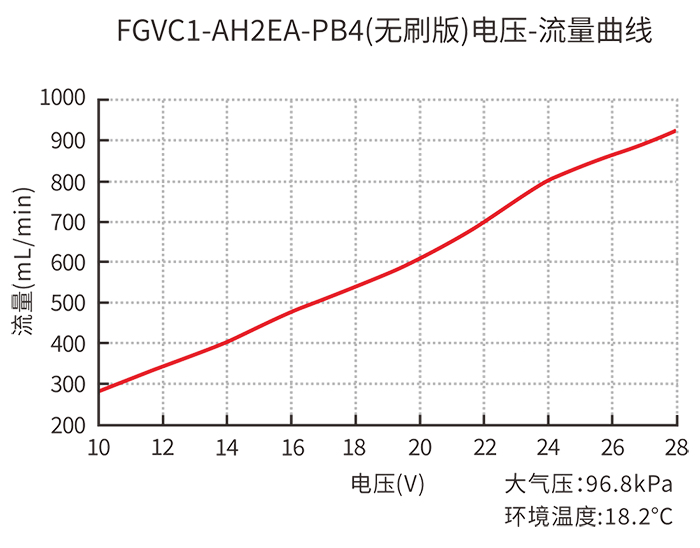

(1)FGVC1-AH2EA-PB4

(2)FGVC1-AH2EA-PB2

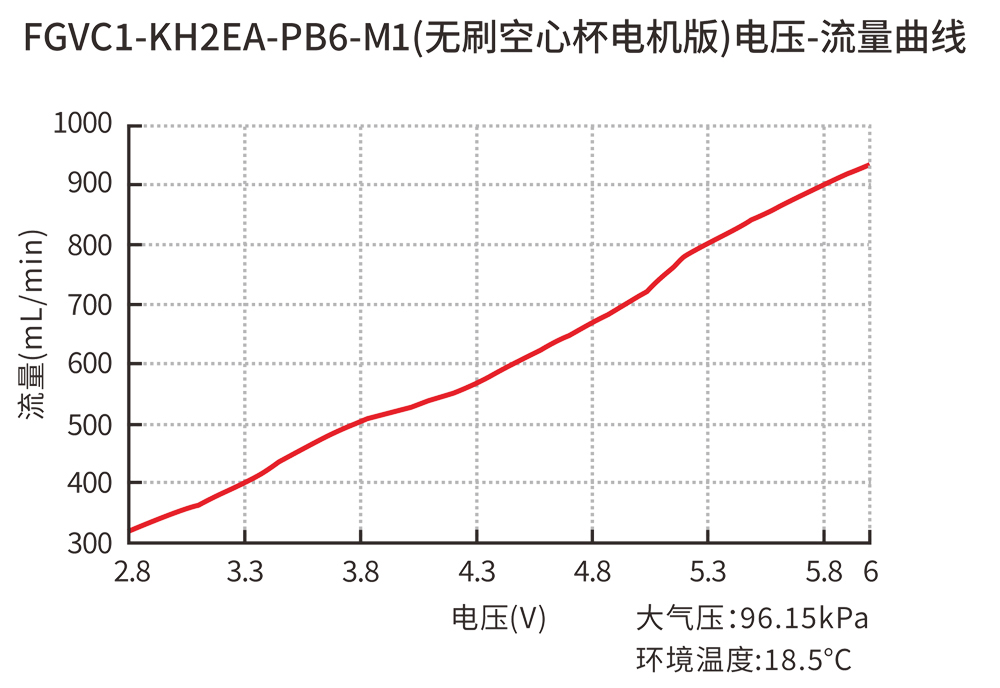

(3)FGVC1-KH2EA-PB6-M1

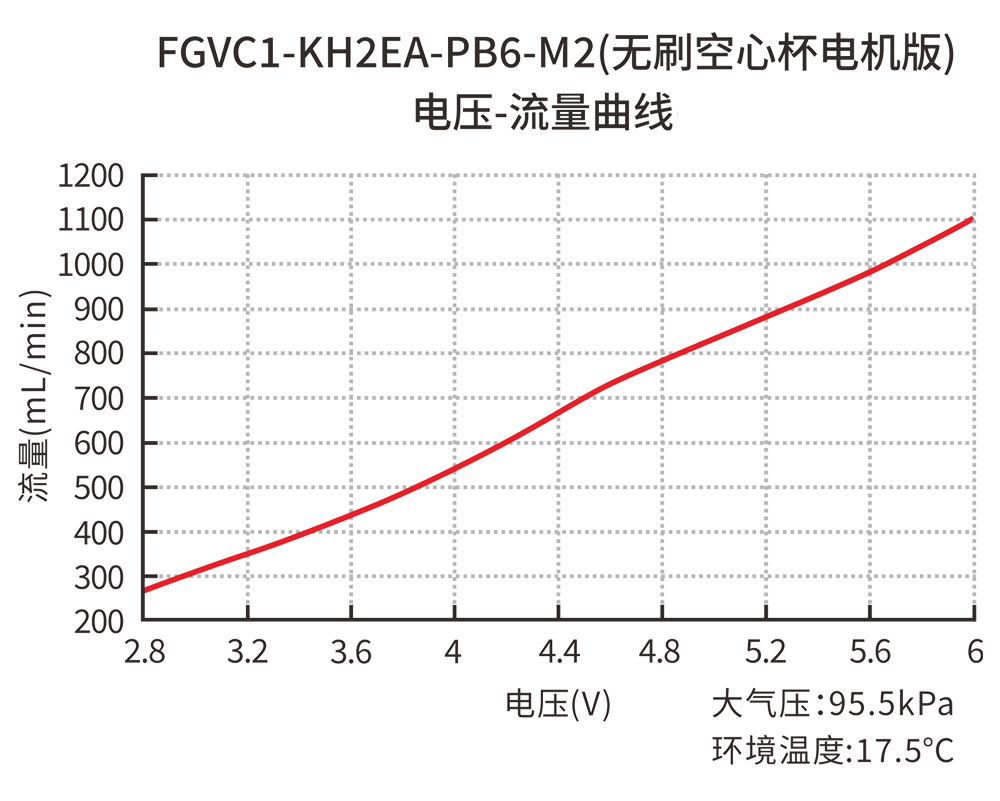

(4)FGVC1-KH2EA-PB6-M2

(5)FGVN1-KH2EA-PB5(無刷低噪版)

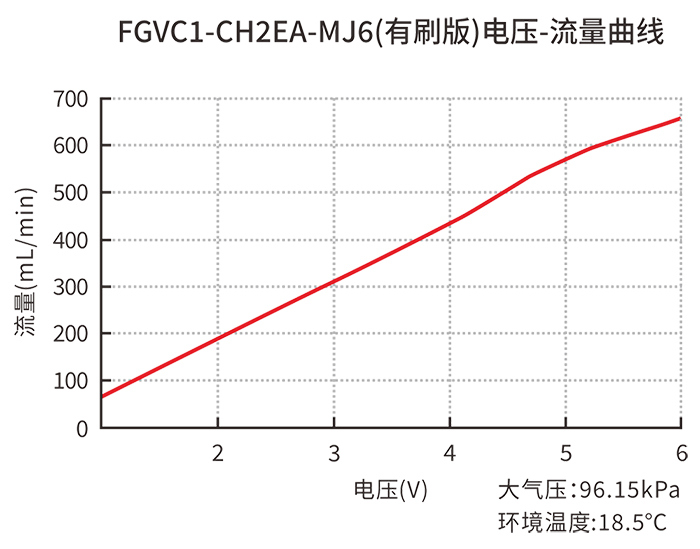

(6)FGVC1-CH2EA-MJ6

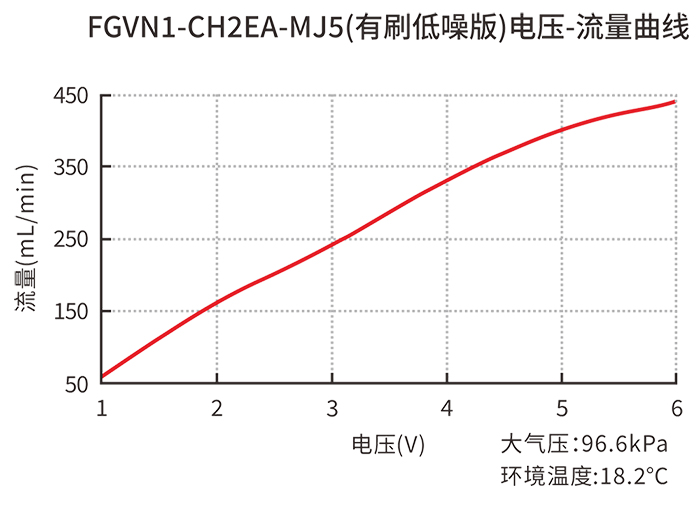

(7)FGVN1-CH2EA-MJ5(有刷低噪版)

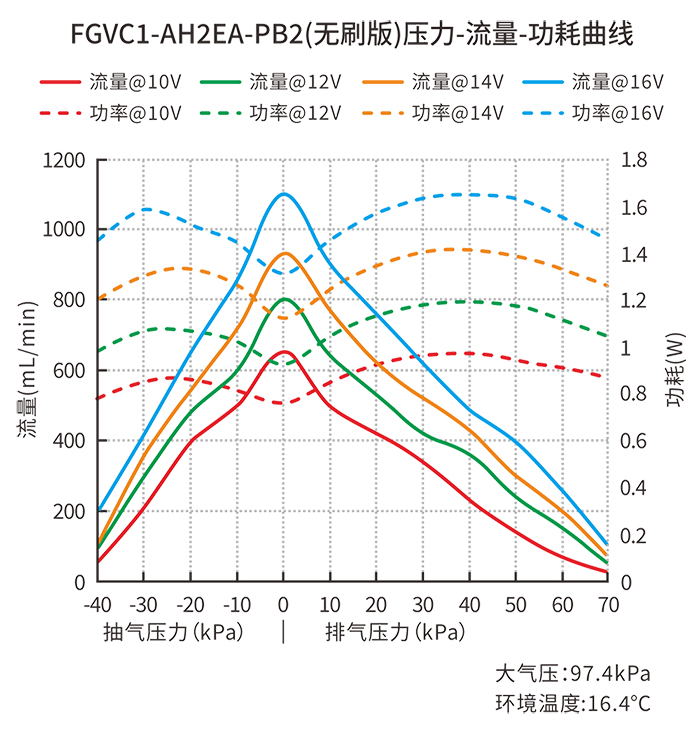

2、壓力-流量-功耗曲線

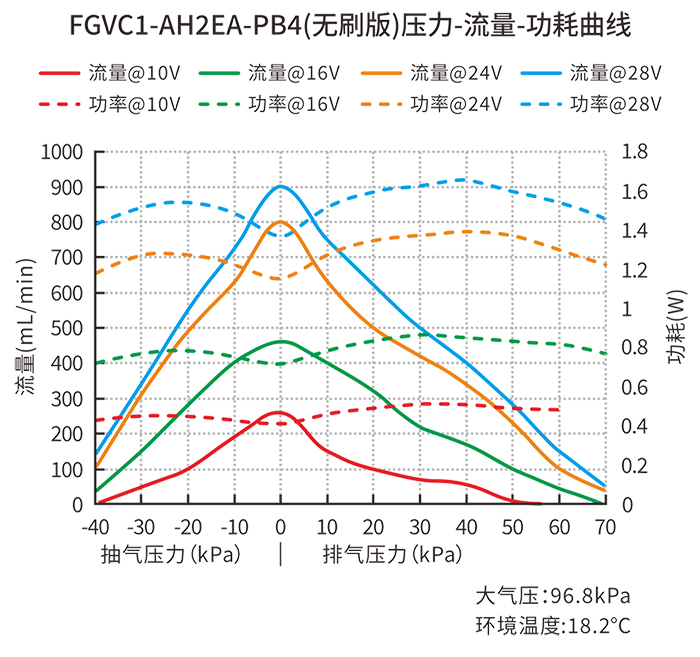

(1)FGVC1-AH2EA-PB4

(2)FGVC1-AH2EA-PB2

(3)FGVC1-KH2EA-PB6-M1

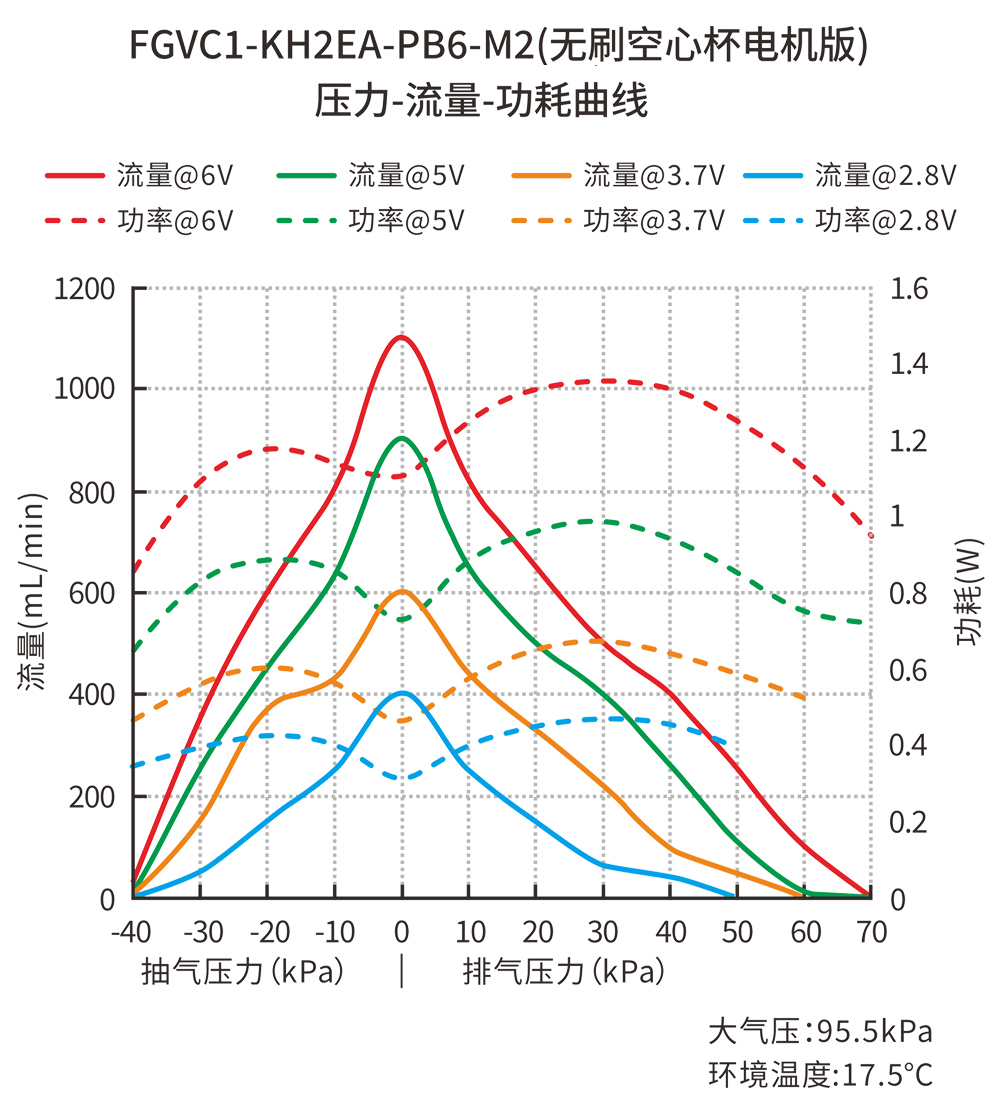

(4)FGVC1-KH2EA-PB6-M2

(5)FGVN1-KH2EA-PB5(無刷低噪版)

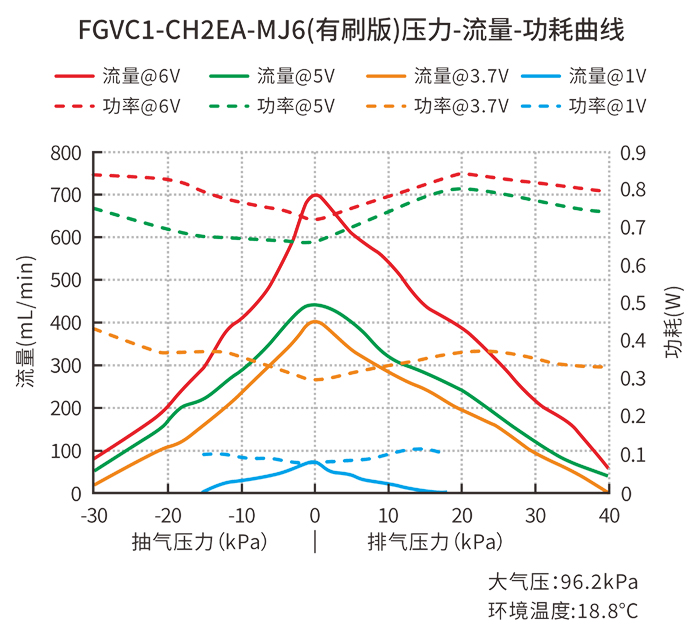

(6)FGVC1-CH2EA-MJ6

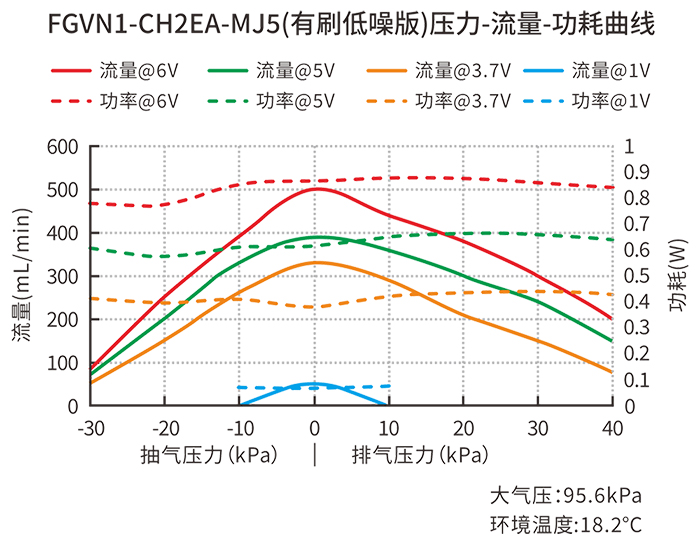

(7)FGVN1-CH2EA-MJ5(有刷低噪版)

注：

(1)以上曲線，不同微型泵之間存在一定的個體差異，該曲線為統計數值，僅作為用戶確認工作點技術參考，不作為產品驗收依據！
(2)曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減。

無刷版信號線說明

1、僅限無刷版1

1)對應型號：FGVC1-KH2EA-PB6-M1、FGVC1-KH2EA-PB6-M2、FGVN1-KH2EA-PB5、FGVC1-KM5EL-PP6-M1、FGVC1-KM5EL-PP6、FGVN1-KM5EL-PP5、FGVN1-KM5EL-PP5-M1

序號	引線顏色	定義	信號說明
1	紅	電源正極	輸入電壓范圍建議為DC 2.8～6V。
2	黑	電源負極	連接直流電源負極
3	藍	脈寬調速(PWM)輸入： 0V≤低電平≤0.5V， 2V≤高電平≤5V。 PWM輸入信號頻率范圍：10KHz～30KHz。	通過改變占空比來改變電機轉速、調節流量，高電平有效；接地電機停止工作；懸空電機全速運行。不能用該端口來控制泵的啟停。
4	白		該線為電機自帶線，對本品無影響，建議絕緣包扎。
5	黃	FG 反饋信號(電機轉速反饋信號，脈沖信號)；輸出信號，電機每轉一周輸出 3個脈沖。	低電平＜0.5V，高電平＜6V；FG信號的MAX負載電流為2mA。

2)如果無需調速及轉速反饋，可按如下接線：

電機引線	連接方法	備注
紅線	電源正極，電壓嚴格按接線說明！
黑線	電源負極
藍線	懸空	電機全速運行，不可接地，否則電機停轉。
黃線	絕緣包扎	若無需轉速反饋，請將黃線、白線分別絕緣包扎。
白線	絕緣包扎	若無需轉速反饋，請將黃線、白線分別絕緣包扎。

說明：請完全按上表連接！否則可能燒毀，造成保修失效！

2、僅限無刷版2

1)對應型號：對應型號：FGVC1-AH2EA-PB4、FGVC1-AH2EA-PB2

序號	引線顏色	定義	信號說明
1	紅	電源正極	FGVC1-AH2EA-PB4輸入電壓范圍，建議為DC 10～28V； FGVC1-AH2EA-PB2輸入電壓范圍，建議為DC 10～16V；
2	黑	電源負極	連接直流電源負極
3	藍	脈寬調速(PWM)輸入： 0V＜低電平＜0.8V， 2.5V＜高電平＜5V。 PWM輸入信號頻率范圍：10KHz～30KHz。	通過改變占空比來改變電機轉速、調節流量，低電平有效；懸空電機停止運行，接地全速運行。不能用該端口來控制泵的啟停。
4	黃		該線為電機自帶線，對本品無影響，建議絕緣包扎。
5	綠	FG 反饋信號(電機轉速反饋信號，脈沖信號)；輸出信號，電機每轉一周輸出 6個脈沖。	0V＜低電平＜0.5V，4V＜高電平＜5.0 V，F(xiàn)G信號的MAX負載電流為2mA。

2)如果無需調速及轉速反饋，可按如下接線：

電機引線	連接方法	備注
紅線	電源正極，電壓嚴格按接線說明！
黑線	電源負極
藍線	電源負極	電機全速運行，不可懸空，否則電機停轉。
黃線	絕緣包扎	若無需轉速反饋，請將綠線、黃線分別絕緣包扎。
綠線	絕緣包扎	若無需轉速反饋，請將綠線、黃線分別絕緣包扎。

警示：

1、禁止熱拔插！嚴禁在通電情況下直接拔插電機插頭！所有的電機信號線的斷開或連接動作必須是在徹底斷開電源的情況下進行！嚴禁將電源正負極接反，否則將燒毀電機，將導致保修失效！

2、焊接電機引線時必須迅速，否則高溫會損壞電機。

電機啟動電流說明

1、啟動電流：

型號	電壓 (V DC)	MAX啟動電流 (A)	持續時間 (ms)
FGVC1-AH2EA-PB4	24	≤0.4	/
FGVC1-AH2EA-PB2	12	≤1.0
FGVC1-KH2EA-PB6-M1	6	≤0.4
FGVC1-KH2EA-PB6-M2	6	≤0.4
FGVN1-KH2EA-PB5(無刷低噪版)	5	≤0.35
FGVC1-CH2EA-MJ6	6	≤1.5
FGVN1-CH2EA-MJ5(有刷低噪版)	5	≤0.8
FGVC1-CH2EA-MJ5-M1	5	≤0.7
FGVC1-CH2EA-MJ5-M2	5	≤1.5

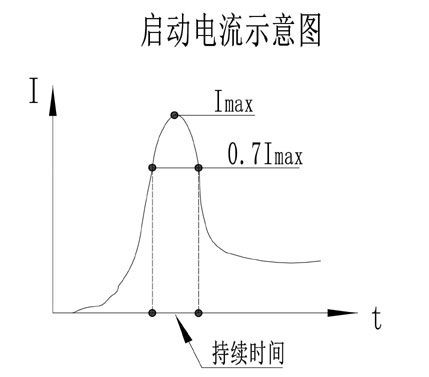

2、電機啟動電流為電機處于靜止?fàn)顟B(tài)，突然接通額定電壓時產生的MAX電流。該電流是電機生產商決定的電機的基本參數，且同一型號泵也有個體差異。

3、鑒于該系列泵的啟動特性，可采用對應電壓的各種電池，也可采用開關直流電源，但電源質量必須可靠、抗浪涌能力強、干凈(不能有雜波干擾)、一定要有“穩壓”功能；在采用一臺電源僅給一臺泵供電的基本原則下，建議按如下原則選擇電源：

a.如客戶想購買FGVC1-CH2EA-MJ5-M2(有刷簡化版，5V供電)，可從新為誠公司選配電源，則可選配JF-5V2A(約10W，過載保護約2-3A，5V型號)及以上的開關直流穩壓電源(新為誠公司的電源屬專門定做，并都做過zhuanye測試)！

b.如客戶自行配備電源，因市場上的電源質量、售價等差別較大，為避免出問題乃至對泵造成損壞，強烈建議多留些余量，應該配備5V4-6A(5V型號)及以上開關直流穩壓電源。

4、在使用中接通電機的同時接通其他的附屬電路，如：調速、控制...等，會產生額外的浪涌電流疊加在電機的啟動電流上，使啟動電流增加很多，則電源的選擇余量應該進一步加大！一定要保證配給泵的獨立電源，或者電源支路的MAX允許電流，大于泵的MAX瞬間啟動電流！否則可能導致泵電機燒毀，將不屬于正常免費質保范圍，特此提醒！

注意事項

1.該產品不是防爆泵，不能用于易燃易爆環境(如密閉不通風、充滿了易燃易爆氣體、液體等的氛圍)！

2.異物不得落入氣咀，抽取的介質中不能有固體顆粒，否則將損壞微型泵！

3.本產品用于抽取有害氣體時，必須進行再次密封，確保人身安全！

4.配套管路元件及容器必須有足夠的強度，確保人身安全！

5.內置精密控制電路，需配套品質開關電源或直流穩壓電源使用！

6.禁止熱插拔！無刷版嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！否則將燒毀電機！

7.接觸者應采取防靜電措施！

8.請嚴格按照該說明書要求操作！

FGV-外形尺寸圖(以下圖示單位：mm)

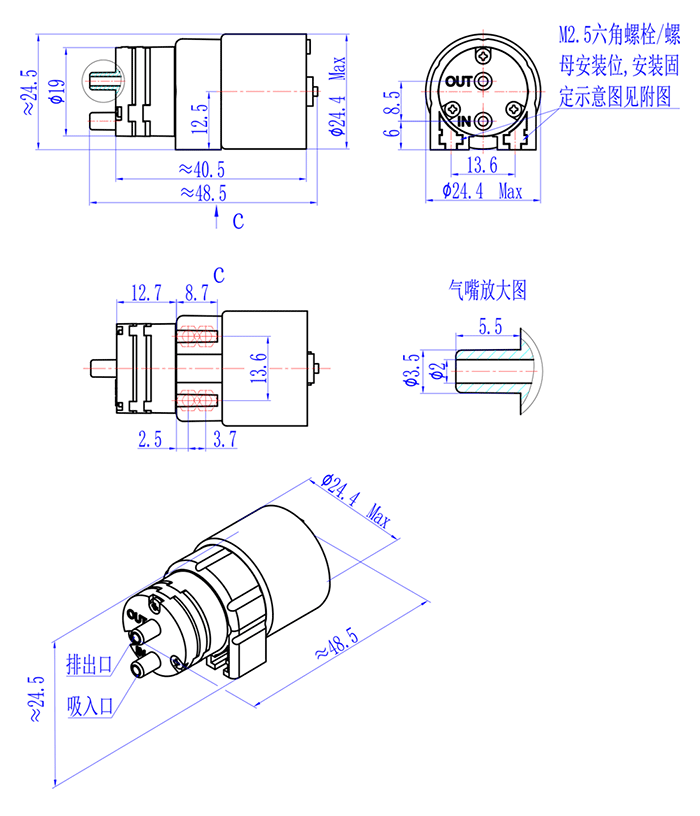

1.FGV-A無刷標準版，對應型號：FGVC1-AH2EA-PB4/PB2、FGVN1-AH2EA-PB4/PB2、FGVC1-AH2EA-PB2-M1、FGVC1-AH2EA-PB4-M1

2.FGV-K無刷空心杯標準版，對應型號：FGVC1-KH2EA-PB6-M1/M2、FGVN1-KH2EA-PB5-M1、FGVN1-KH2EA-PB5-M2

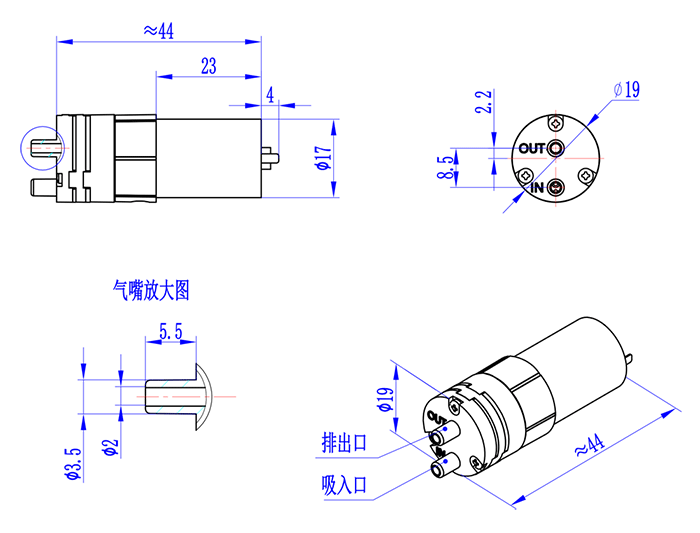

3.FGV-C有刷簡化版，對應型號：FGVC1-CH2EA-MJ6、FGVN1-CH2EA-MJ5

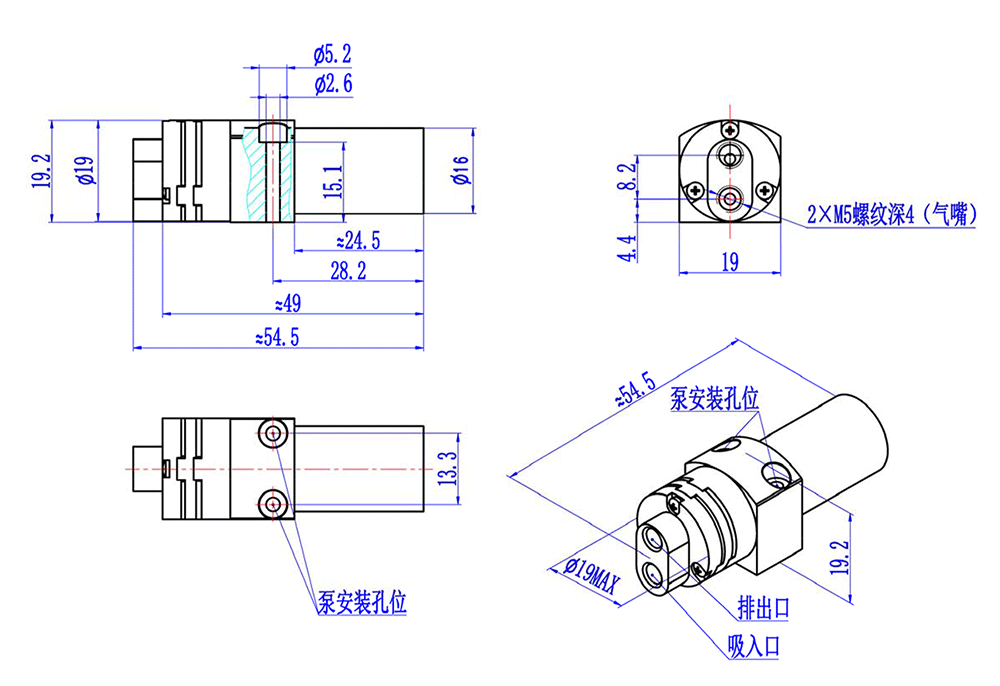

4.FGV-KM5無刷空心杯品質版，對應型號：FGVC1-KM5EL-PP6-M1、FGVC1-KM5EL-PP6、FGVN1-KM5EL-PP5(無刷空心杯低噪版)、FGVN1-KM5EL-PP5-M1(無刷空心杯低噪版)

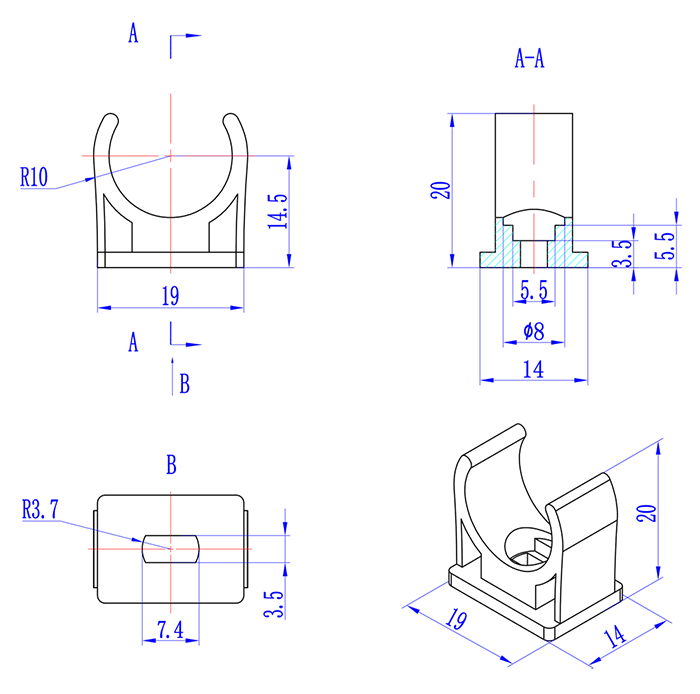

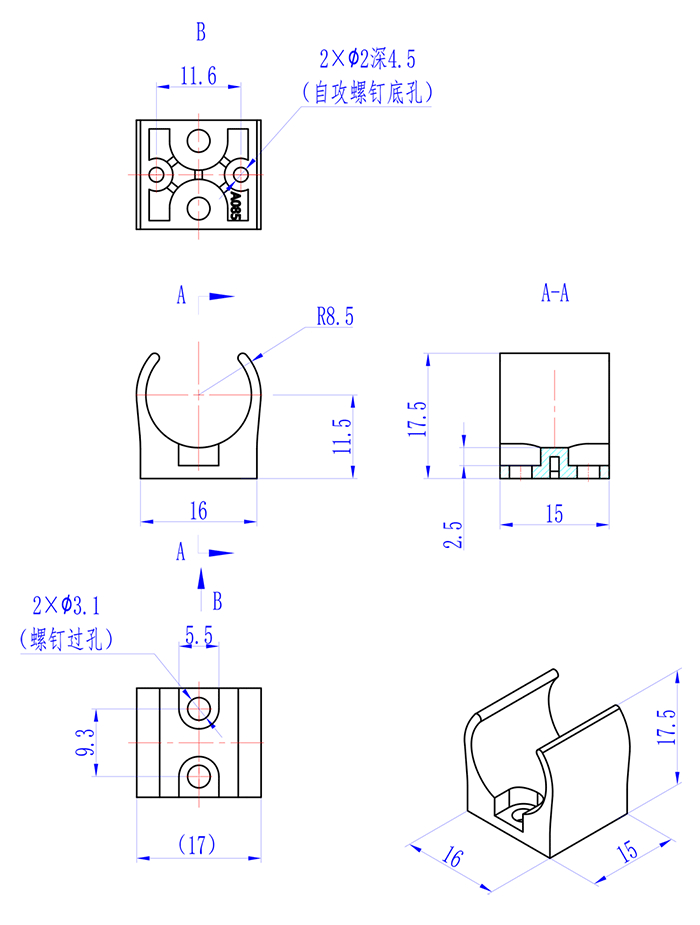

FGV安裝方式

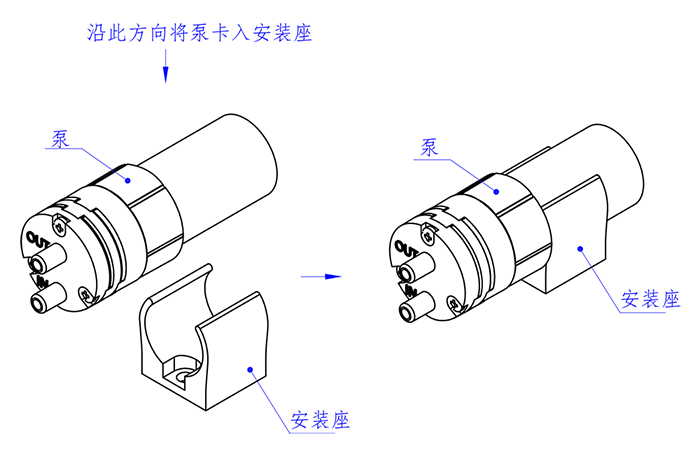

1.無刷標準版安裝示意圖，對應型號：FGVC1-KH2EA-PB6-M1/M2、FGVN1-KH2EA-PB5：

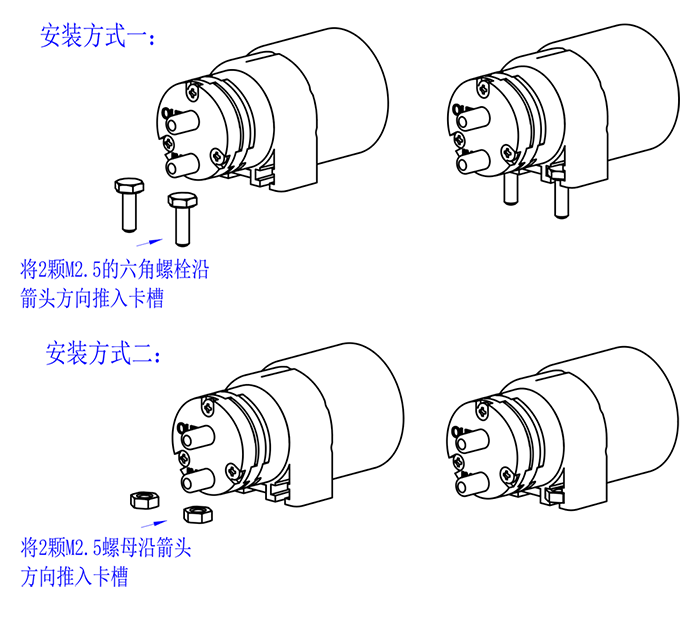

2.無刷標準版/有刷簡化版安裝示意圖，對應型號：FGVC1-AH2EA-PB4/PB2、

3.有刷簡化版安裝示意圖，對應型號：FGVC1-CH2EA-MJ6、FGVN1-CH2EA-MJ5：

配件說明

該系列微型泵隨貨配件如下表：

配件	詳情

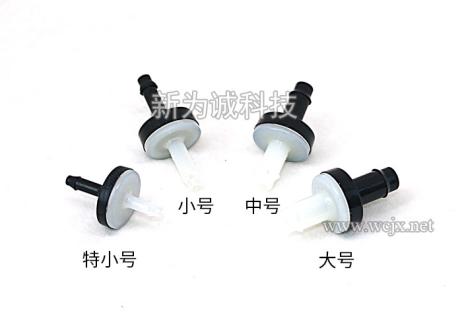

	1.過濾器：1個(贈送) (1)FGV系列應該配：“GA4.5特小號”； (2)用途：過濾氣體中的粉塵雜質，確保泵內部的精密氣密性元件正常工作，有效延長泵的壽命。 (3)允許工作介質溫度：0°C～80°C； (4)使用說明：過濾器連接泵的抽氣端。

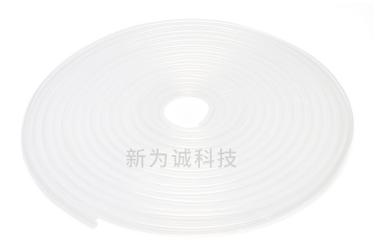

	2.硅膠管：(選配件，需要另外收費) 建議接管：∮2×∮4硅膠管
	3.開關直流穩壓電源：(選配件，需要另外收費) 規格：5V2A(不可調電壓，對應5V型號)
