手(微): 13340999186、15348188198

調速微型氣泵 F25N系列

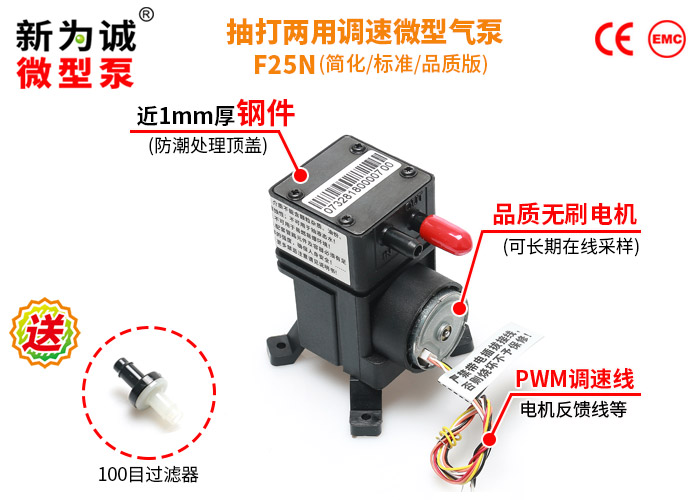

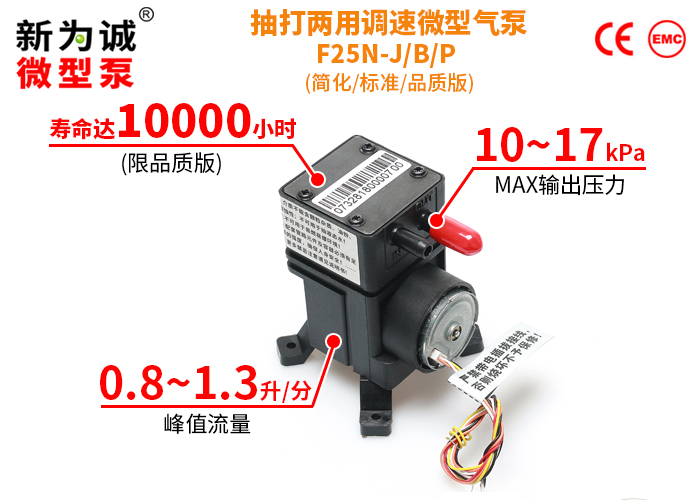

產品外觀

12V抽打兩用微型氣泵

1、新為誠抽打兩用微型氣泵F25N，系原FML系列(幾年前推出的老產品)的升級產品，在以下方面等進行了改進：

(1)新為誠特殊的內置軸向竄動消除技術，在新為誠微型泵噪音水平本身不算高的基礎上，再次大幅度降低，試驗表明F25N的噪音平均水平，比FML降低了約5-8dB(僅包括中gao端的標準版、品質版)；

(2)利用多年的技術積累，重新設計、開模；對內部密封結構等優化、改進，使得原本就較高的氣密性進一步提升！還可定做耐腐蝕的氟橡膠閥門和膜片......

(3)從原FML泵ABS頂蓋，升級成厚度近1mm防潮處理鋼件，不易生銹、不易出現塑料邊角變形翹起導致氣密性下降等隱患；取消了原FML氣嘴分型線等，氣密性更高......

(4)裝配效率大幅度提高、噪音更低、可靠性更高；

2、F25N系列采用內置電路的品質無刷電機BLDC，有專用調速、反饋、啟停控制信號線：

(1)既可接收外部方波信號，通過改變低電平的占空比，PWM調節微型泵的電機轉速，從而間接改變流量；

(2)又能對外每周期輸出6個脈沖，供客戶的電路檢測，從而得知電機的實時轉速；配合符合新為誠調速規范的控制電路，可非常方便地實現自動閉環控制，從而完成類似“恒流”、“恒壓”的高級應用......

(3)還可利用高低電平，控制泵的啟停，避免頻繁開關電源帶來的沖擊......

長壽命、低干擾

低干擾：不會像有刷電機那樣會有雜波污染電源、干擾電子元件，甚至造成控制電路、液晶屏等死機；它基本不會對控制電路有干擾。

長壽命：對比早期有刷電機微型氣泵產品，采用更好的原材料、設備、工藝制造泵部件；全部運動部件都使用耐久型產品，配合品質無刷電機BLDC，全方位提高泵壽命。

新為誠微型泵通用特點

1、允許介質富含水汽(詳見介質要求)，可晝夜不停長期連續運轉，無油無污染、免維護；

2、抽、排氣端可帶大負載，甚至堵死也屬于正常工作；對控制電路幾乎無干擾！小體積......

調速功能

可通過電路(PWM脈寬調制)輸出方波，改變低電平的占空比，PWM調節微型泵的電機轉速，從而間接改變流量；

或通過訂購我公司微型泵專用調速器進行調速：

(1)F25N微型調速泵簡化版可和TAA調速器配套調速；

(2)F25N標準版、品質版可和TWS-1、TWS-2、TS-E12調速器配合調速。

自我保護功能

F25N微型氣泵自帶過熱、過載雙保護：

(1)過熱保護：新為誠微型泵電機如因負載過大、長期連續運轉、環境溫度過高等導致電機溫升過高，會自動停機保護；直到重新斷電再通電重啟；

(2)過載保護：過載保護：微型泵運轉中，如果有異物不小心進入電機軸卡住，泵會自動停機，直到重新斷電再通電重啟。

關鍵參數

型號	額定電壓（V DC）	負載電流（A）	額定功率	流量（L/min）		MAX相對真空度（kPa）	MAX輸出壓力（kPa）
型號	額定電壓（V DC）	負載電流（A）	(W)	峰值流量	平均流量	MAX相對真空度（kPa）	MAX輸出壓力（kPa）
F25N170.95	12	≤0.17	≤2.04	≥1.3	≥0.95	≥-15	≥17
F25N100.5	12	≤0.12	≤1.44	≥0.8	≥0.5	≥-9	≥10
F25NB170.95	12	≤0.17	≤2.04	≥1.1	≥0.7	≥-15	≥17

注：

1、輸入電壓要求12V±10%，所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的開關直流穩壓電源。

2、該系列微型泵啟動電流稍大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 2A，例如 12V2A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，推薦我司專門定做的12V2A電源。

3、系列微型泵根據:

(1)性能、壽命、生產工藝、調試等不同，可分為簡化版、標準版、品質版；

(2)是否可定做不同材質：

①型號中帶有后綴“B”的，可定做耐腐蝕材質(隔膜/單向閥材質：FKM(氟橡膠))；

②無后綴的，默認為：隔膜/單向閥材質：EPDM。

(3)【實例】(訂購時，請一定注明版本后綴！)：

①F25N170.95-12V(簡化版)，意為F25N系列氣泵中，簡化版，DC 12V供電；

②F25N100.5-12V(品質版)，意為F25N系列氣泵中，品質版，DC 12V供電，壽命MAX長，品質MAX好產品。

③F25NB170.95-12V(標準版)，意為F25N系列氣泵中，定做隔膜/單向閥材質為FKM(氟橡膠)，標準版，DC 12V供電。

4、如無特別說明，技術參數均是在25℃、標準大氣壓101kpa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。

5、表中參數是在電機MAX轉速時測得。當轉速變化時，壓力/真空度基本不變；

6、表中參數均在標配接口下測得，若選配其他類型接口，參數可能會發生小幅改變；

7、表中峰值流量特指用是指用去掉了針型閥的玻璃轉子流量計測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因原理等原因會導致較大誤差(這不是微型泵的問題)；

8、【體積、接管】：

(1)體積(長x寬x高，單位：mm)：51×35×56(不含橡膠腳墊，如果含橡膠腳墊約68mm高)；

(2)抽、排氣嘴尺寸：?3.2(內孔)×?5.5(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)；

(3)建議接管：?4×?8硅膠管；重量：95克。

(4)抽、排氣嘴有標簽或模具指示(in/out)，使用前請一定取下防塵帽。

版本說明

該微型泵分為3種版本：簡化版、標準版、品質版；

性能版本	簡化版	標準版	品質版
壽命	★★	★★★	★★★★
噪音	★	★★	★★★
可靠性	★	★★	★★★
參數一致性	★	★★	★★★
是否應用特殊降噪技術	×	√	√
調速器	可匹配TAA01型調速器	可匹配TWS-1、TWS-2、TS-E12型調速器

注：

(1)★越多，代表此項性能越好；以上對比不代表簡化版不好，僅供客戶直觀對比參考，特此說明!

(2)特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：所以噪音分貝數從理論上來說，品質版＜標準版＜簡化版(個體差異除外)，詳詢客服。

雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

可靠壽命性說明

型號	壽命值（小時）	簡化版	標準版	品質版
F25N	滿載壽命	5000	8000	12000
	空載壽命	8000	12000	18000
	電機壽命	10000	15000	20000

產品壽命測試說明：

1、滿載壽命測試工況：封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX壓力工況下24小時不停機連續運轉；

2、空載壽命測試工況：泵抽氣口、排氣口直通大氣，使泵工作在常壓下24小時不停機連續運轉；

3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；

4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5~33℃，隨氣候波動，環境相對濕度50%~85%，隨氣候波動；

5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。

不同版本具備保護功能列表

型號	版本	過載保護	過壓保護	欠壓保護	過熱保護	反接保護
F25N	簡化版	√	×	×	√	×
	標準版	√	×	×	√	×
	品質版	√	×	×	√	×

工況

1、環境：泵的工作的環境溫度為0℃～50℃，泵不宜在室外日曬，應在清潔、通風的環境中工作。

2、介質：泵抽氣的介質溫度為0℃～50℃，所抽取的氣體允許富含水汽，但必須無腐蝕、不含顆粒(包括禁止含有冰粒等固體顆粒)、油分。

3、高溫型：

該系列產品按可承受的介質氣體溫度分為常溫介質型(簡稱“常溫型”)和高溫介質型(簡稱“高溫型”)兩種。未特別注明的為常溫型。

對介質溫度有特殊要求的客戶，可定做高溫型，但F25N僅標準版、品質版可定做高溫型，簡化版無法定做！訂購高溫型產品需特別標明，如F25N100.5-12V(標準版+高溫介質型)

類別

允許的介質溫度

注意事項

常溫介質型

（簡化版、標準版、品質版）

0℃～50℃

禁止介質中含有冰粒等固體顆粒！

高溫介質型

（標準版、品質版）

0℃～100℃

選型注意

1、負載：抽氣口和排氣口皆可帶滿負載運行（即堵塞氣口），但施加的負載負壓或正壓必須≤對應的MAX負壓或MAX輸出壓力(正壓)。

2、泵抽、排氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！

3、真空度值越小抽吸能力越強，詳見微型真空泵常識。

4、如無特別說明，在20℃、標準大氣壓下的峰值流量，我們?nèi)亢喎Q“流量”。

產品材質

介質接觸到的材料：泵頭：增強尼龍，隔膜/單向閥：EPDM橡膠，隔膜/單向閥可定做FKM(氟橡膠)，請根據接觸材料進一步判斷泵對所抽取氣體的耐受性。

過濾

當泵工作一段時間后，輸送介質中含有的固體雜質會積累在泵腔內部，破壞泵的氣密性，使流量和真空度下降，在泵入口一定要配過濾器。實踐表明，一般我們認為很清潔的氣體中仍然含有粉塵雜質，也需要過濾，確保泵內部的精密氣密性元件正常工作。過濾器使用一段時間后，因附著了雜質而阻力增大，使系統的流量和真空度明顯下降，應立即更換過濾器。過濾器的壽命視介質的清潔程度而定。

參數曲線

壓力-流量曲線，不同微型泵之間存在一定的個體差異，該曲線僅供參考，不作產品驗收依據。本小節所述“流量”均指“平均流量”。

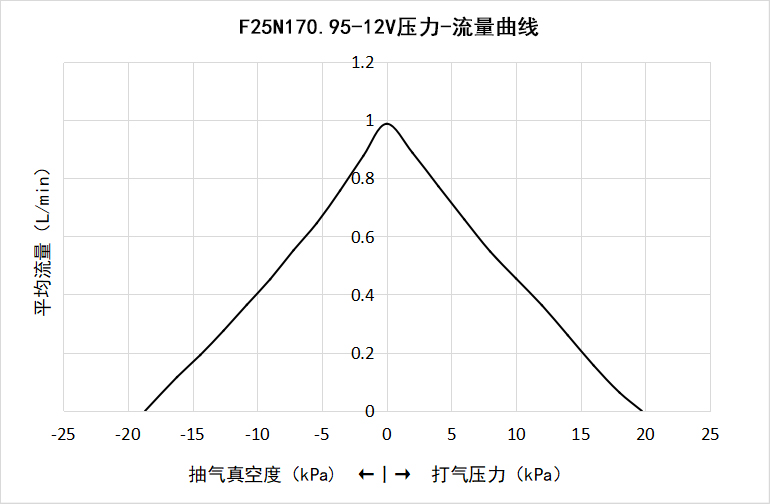

(1)F25N170.95-12V壓力-流量曲線圖

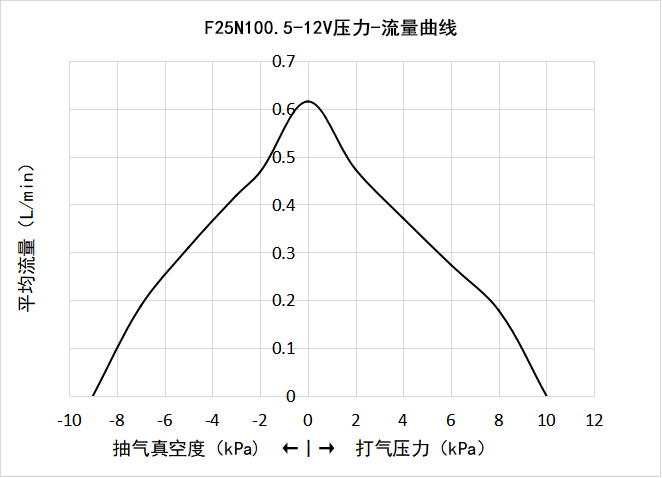

(2)F25N100.5-12V壓力-流量曲線

注：

(1)曲線MAX平均流量會略低于標稱值，是由于測試管路元件有阻力，從而導致流量的衰減；

(2)本曲線數值僅供參考，不作產品驗收依據。

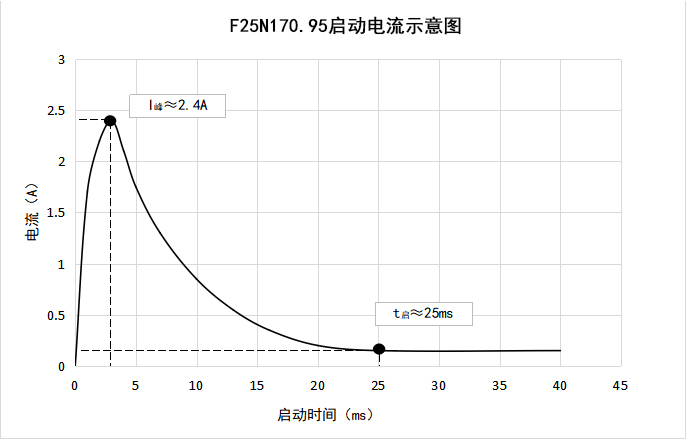

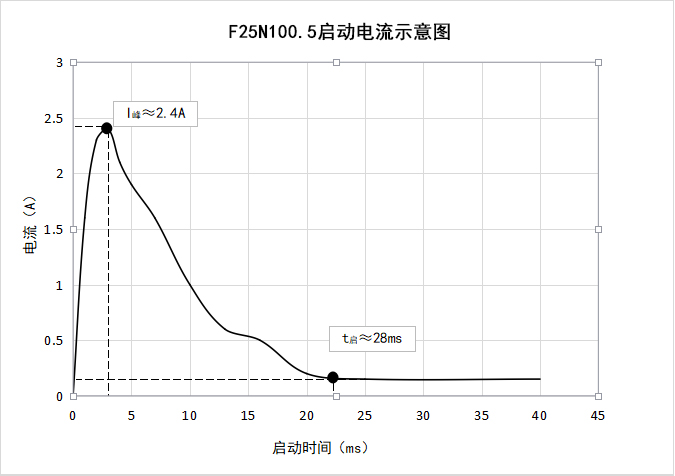

啟動電流

啟動電流曲線在抽氣口和排氣口直通大氣的工況下測得，不同微型泵之間存在個體差異。該曲線為統計數值，僅作為用戶確定供電系統時的技術參考，不作驗收數據。

信號定義

接線說明為本產品外接供電和信號線纜連接說明，本產品出廠標配連接線纜，線纜定義用顏色進行區分。

【警告】

禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！否則將燒毀電機！導致保修失效！

禁止正負極接反，否則將會燒毀電機！

1、泵電機引線共5根，接線及使用說明如下表。

序號	引線顏色	功能	信號說明	其他說明
1	黑	電源負極
2	紅	電源正極	DC12V（±10%）
3	黃	FG反饋信號(電機轉速反饋信號、脈沖信號)，電機每轉一周輸出6個脈沖。	輸出： 4V≤高電平低電平≤0.6V FG反饋信號的MAX額定電流為3mA。	電機內部為漏極開路狀態，因此需要在外部進行拉升。電壓DC5V，電阻4.7kΩ。
4	白	脈寬調速（PWM）	脈沖寬度調制信號，低電平有效輸入： 0V≤VIL≤0.8V 2V≤VIH≤5V （15kHz～25kHz）	頻率選定在15KHz～25KHz范圍內的一個值后不再改變，通過改變占空比調速。不能用該端口來控制泵的啟停。
5	橙或灰線	控制電機啟動、停止。	輸入：電平信號： 2V≤停止≤5V 0V≤啟動≤0.8V	控制泵啟?？梢杂迷撔盘柧€，特別是頻繁啟停。若泵很長時間不工作，則應斷開紅色電源線。

調速接線實例之一：

??例如，用信號發生器輸出一個方波信號，高電平為5V，必須設置直流偏置電壓為2.5V(相當于設置了低電平為0V)，來保證不出現負電壓(負電壓會燒毀泵的電機！)，頻率固定在20KHz，信號發生器正極接F25N泵的白線；負極接黑線(電源負極，公共負極)，初始低電平占空比為80%(不宜過低，萬一負載較大，有可能啟動不了，而不是不能調速)，可調節占空比改變電機轉速，占空比和轉速成正比(如果是高電平的占空比，那就是和轉速成反比)......

2、如果無需調速和轉速反饋，可以按如下接線：

電機引線	連接方法	備注
紅線	電源正極	對于有“黃線”版本的，若無需轉速反饋，請把它絕緣包扎。
黑線	電源負極
白線
橙或灰線

注：

(1)請完全按上表連接！否則可能燒毀，造成保修失效！

(2)隨著產品功能增加，接線也會增加，此表也將更新。

邏輯接線圖

此為基本功能產品的邏輯接線圖，接線圖會隨著功能增加而更新！

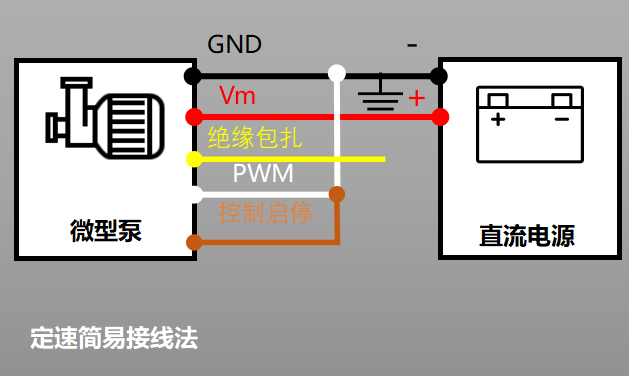

1、定速簡易接線法

圖5-1 定速簡易接線法

說明：若無需調速和轉速反饋，紅色的線接電源正極，黑色、白色和橙(或灰)色接電源負極；黃色線絕緣包扎，泵將以額定轉速工作。

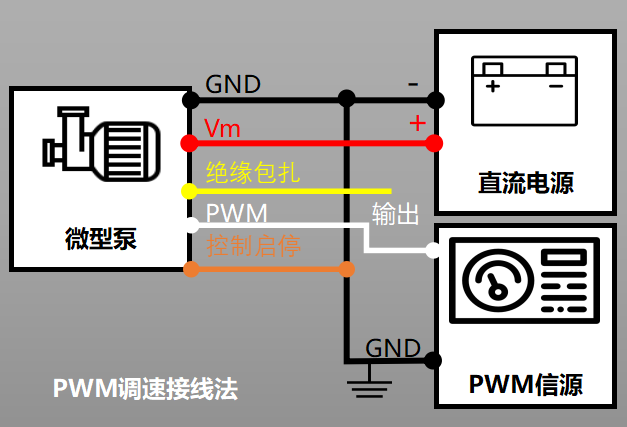

2、PWM調速接線法：

圖5-2 PWM調速接線法

說明：當需要使用PWM調速功能時，需要使用支持PWM信號輸出的信號源（函數信號發生器、MCU、PLC等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接，黃色線絕緣包扎。

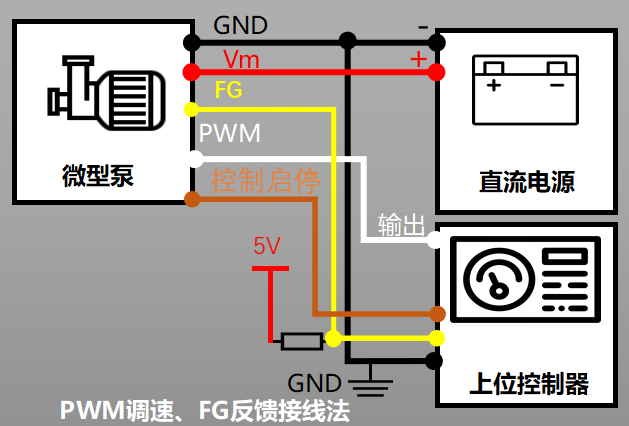

3、PWM調速、FG反饋接線法：

圖5-3 PWM調速、FG反饋接線法

說明：當需要使用PWM調速功能并通過FG信號監控泵運轉情況或進行反饋控制時，需要使用支持PWM信號輸出、FG信號輸入和起?？刂频牡纳衔豢刂破鳎∕CU、PLC、上位機等控制器），將信號源輸出連接白色PWM輸入線纜，并將PWM信號源地與直流電源地進行連接，黃色FG反饋信號需要通過4.7kΩ電阻后再接DC5V進行上拉，然后再接入上位控制器的FG信號輸入端；若采用新為誠配套微型泵調速器，則無需額外進行上拉。

注意事項

1.該產品不是防爆泵，不能用于易燃易爆環境(如密閉不通風、充滿了易燃易爆氣體、液體等的氛圍)！

2.異物不得落入氣咀，抽取的介質中不能有固體顆粒，否則將損壞微型泵！

3.泵抽、排氣負載較大時，可能無法啟動，需卸掉部分負載或空載啟動！

4.本產品用于抽取有害氣體時，必須進行再次密封，確保人身安全！

5.配套管路元件及容器必須有足夠的強度，確保人身安全！

6.內置精密控制電路，需配套品質開關電源或直流穩壓電源使用！

7.禁止熱插拔！嚴禁在帶電的情況下連接或斷開電機引線！所有連接或斷開動作必須在徹底切斷電源的情況下進行！否則將燒毀電機！

8.禁止正負極接反，否則將會燒毀電機！

9.接觸者應采取防靜電措施！

10.請嚴格按照該說明書要求操作！

三維示意圖

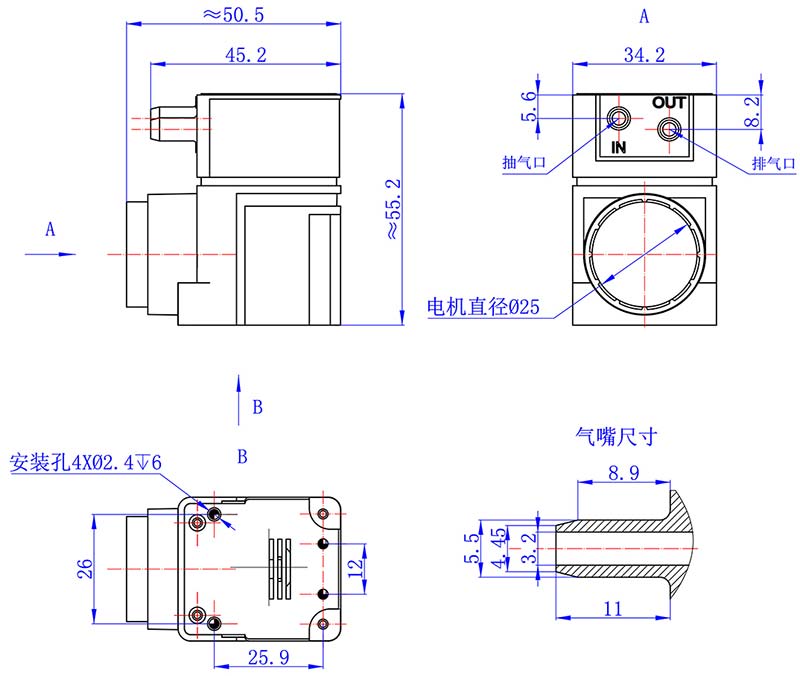

F25N系列微型氣泵-外形尺寸圖(以下圖示單位：mm)

安裝說明：

1、泵上自帶的螺釘不能拆卸，會損壞泵，將不予保修！

2、安裝孔為自攻螺釘孔，不宜反復擰緊、拆卸，不然會導致安裝松動、不可靠，客戶不一定要用到該螺釘，所以隨泵配送有4顆安裝自攻螺釘+4個減震腳墊，出廠默認不安裝。

配件說明

該系列微型泵隨貨配件如下表：

配件	詳情

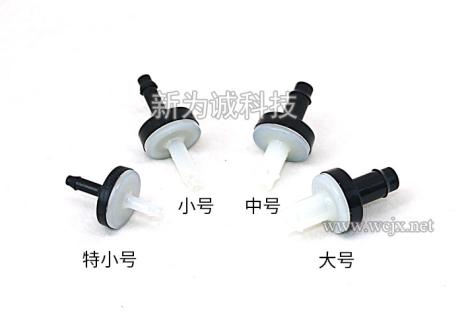

	1.過濾器：1個(贈送) (1)F25N系列應該配：“小號過濾器”； (2)用途：過濾氣體中的粉塵雜質，確保泵內部的精密氣密性元件正常工作，有效延長泵的壽命。 (3)允許工作介質溫度：0°C～80°C； (4)使用說明：過濾器連接泵的抽氣端。

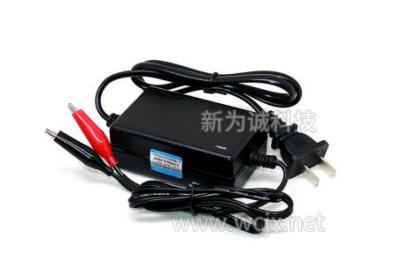

	2.開關直流穩壓電源：(選配件，需要另外收費) 規格：12V2A

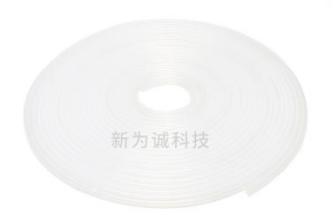

	3.硅膠管：(選配件，需要另外收費) 建議接管：∮4×∮8硅膠管

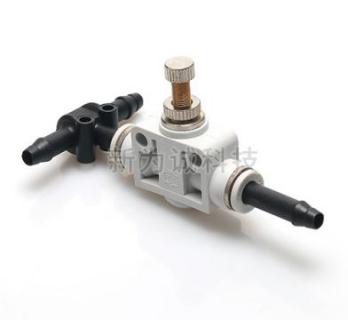

	4.F2A-3B7兩用調節閥：(選配件，需要另外收費) (1)原理：通過調節旋鈕，改變閥開口度，配合不同管路，可以達到調節微型泵負壓、正壓或者流量的目的； (2)注意：不能同時調負壓、正壓、流量，是同一時刻只能調三種參數之一。
