關鍵參數
型號 | 額定電壓 （V DC） | 負載電流 （A） | 功率 | 流量（L/min） | MAX相對 真空度 （kPa） | MAX輸出 壓力 （kPa） |
|---|
(W) | 峰值流量 | 平均流量 |
|---|
F24D220.4 | 5 | ≤0.28 | ≤1.4 | ≥0.4 | ≥0.4 | ≥-18 | ≥22 |
1、所有規格均使用直流電源(如3.7V鋰電池，或交流轉直流變換器即常見的開關直流穩壓電源)，所需直流穩壓電源為選配件，客戶需自行配備，或也可從我公司購買定做好的開關直流穩壓電源。
2、工作電壓3.2V～6V，工作電壓變化會影響負載電流大小，但流量、真空度、正壓基本不變。
3、該微型泵分為3種版本：簡化版、標準版、品質版；訂購時，請一定注明具體版本后綴！
4、該系列微型泵啟動電流稍大，為保證泵的正常運轉，所配直流穩壓電源電流應該超過 2A，例如 5V2A以上的開關直流電源(過載能力要強)，否則可能造成泵無法啟動甚至燒毀！(注意，此類故障不屬于正常質保范圍！)，推薦我司專門定做的5V2A電源。
5、無特別說明，技術參數均是在25℃、標準大氣壓101kpa的條件下的測定值。對于其它參數規格的產品，可以聯系定做。
6、工作電壓要求3.2～6V，泵內集成穩壓電路，可將3.2-6V電壓自動穩壓在5V；該范圍內，工作電壓變化會影響負載電流大小，但流量、真空度基本不變。
7、表中峰值流量是指用玻璃轉子流量計(去掉了針型閥)測得的流量值，平均流量是用皂膜流量計測得的流量值；不建議使用質量流量計進行測量，因為質量流量計采樣頻率過低、脈動性對不同測量原理的流量計影響不一等原因，可能會導致較大誤差(這不是微型泵的問題)。
(1)泵體積(長x寬x高，單位mm)：50×29×36(含減震腳)；
(2)抽、排氣嘴尺寸：?2(內孔)×?4.2(外徑)，接口形狀：防滑凸起式(抽排氣嘴一樣)；
(3)建議接管：?3×?6硅膠管；重量：僅約52克；
(4)抽排氣嘴一樣(但有三角形方向指示和IN、OUT標識區分)，蓋有紅色防塵帽，請使用前取下。

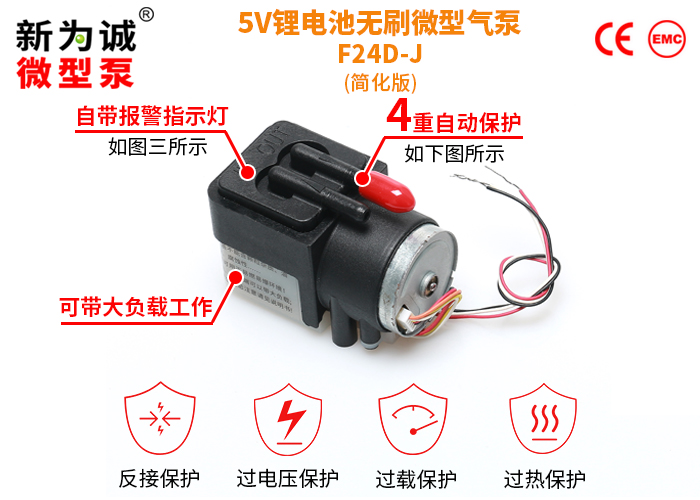

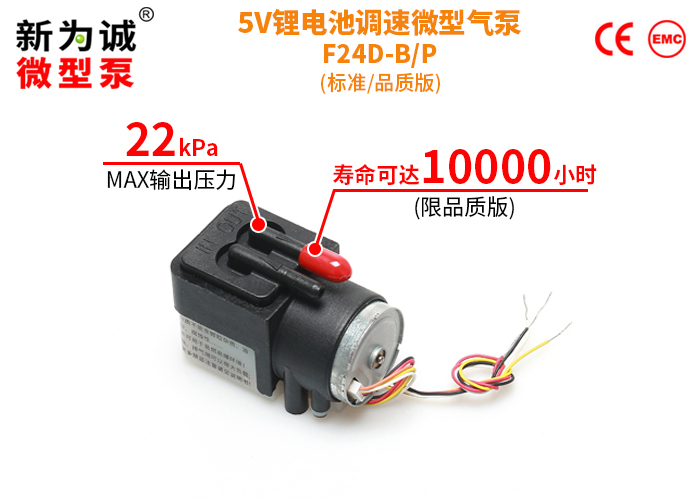

版本說明
該微型泵根據部件檔次、品控要求的不同等分為3個版本，如下表：
性能 版本 | 簡化版 | 標準版 | 品質版 |
壽 命 | ★★ | ★★★ | ★★★★ |
噪 音 | ★ | ★★ | ★★★ |
可靠性 | ★ | ★★ | ★★★ |
參數一致性 | ★ | ★★ | ★★★ |

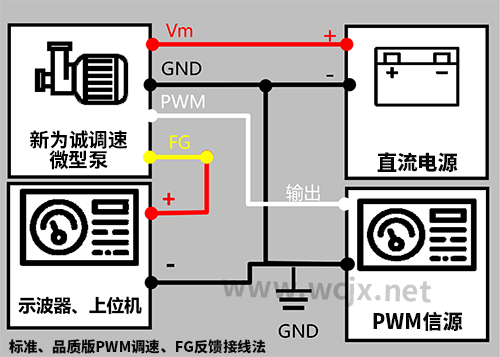

轉速反饋 | 無 | 具備FG信號反饋 |
調速器 | 無 | 可匹配TS-G12型觸摸屏調速器 |
(1)★越多，代表此項性能越好；以上對比不代表簡化版不好，僅供客戶直觀對比參考，特此說明!
(2)特別說明：上表中，噪音高低與★成反比(即★越多代表噪音越低、越好)：所以噪音分貝數從理論上來說，品質版＜標準版＜簡化版(個體差異除外)，詳詢客服。
雖然生產裝配時，新為誠要求微型泵品質越高，噪音數值應越低，但因噪音受零配件個體差異、環境、測試儀器等多種因素影響，故對于“微型泵噪音”，新為誠不做為質量承諾指標，購買方不能以此做為質量驗收標準，敬請諒解！

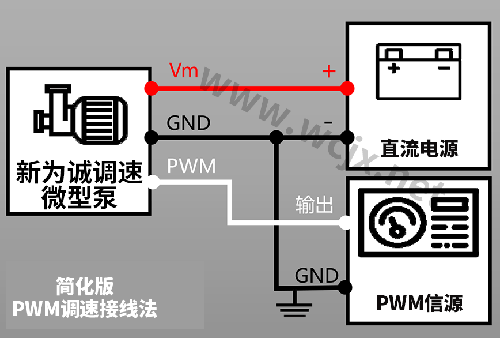

(3)溫馨提示：簡化版無轉速反饋功能，也無法匹配現有調速器，如需調速功能請選擇功能更多、壽命更好的標準版或品質版。
可靠性壽命說明
型號 | 壽命值（小時） | 簡化版 | 標準版 | 品質版 |
F24D | 滿載壽命 | 5000 | 8000 | 12000 |
空載壽命 | 8000 | 12000 | 18000 |
電機壽命 | 10000 | 15000 | 20000 |
1、滿載壽命測試工況：封堵泵排氣口，抽氣口直通大氣，使泵工作在MAX壓力工況下24小時不停機連續運轉；
2、空載壽命測試工況：泵抽氣口、排氣孔直通大氣，使泵工作在常壓下24小時不停機連續運轉；
3、電機壽命測試工況：在良好通風及散熱的條件下，電機不帶負載24小時不停機連續運轉；
4、壽命測試環境條件：在清潔無腐蝕實驗室內，環境溫度5～33℃隨氣候波動，環境相對濕度50%～85%，隨氣候波動；
5、實驗數據來源為新為誠科技實驗室，以及供應商實驗室。
